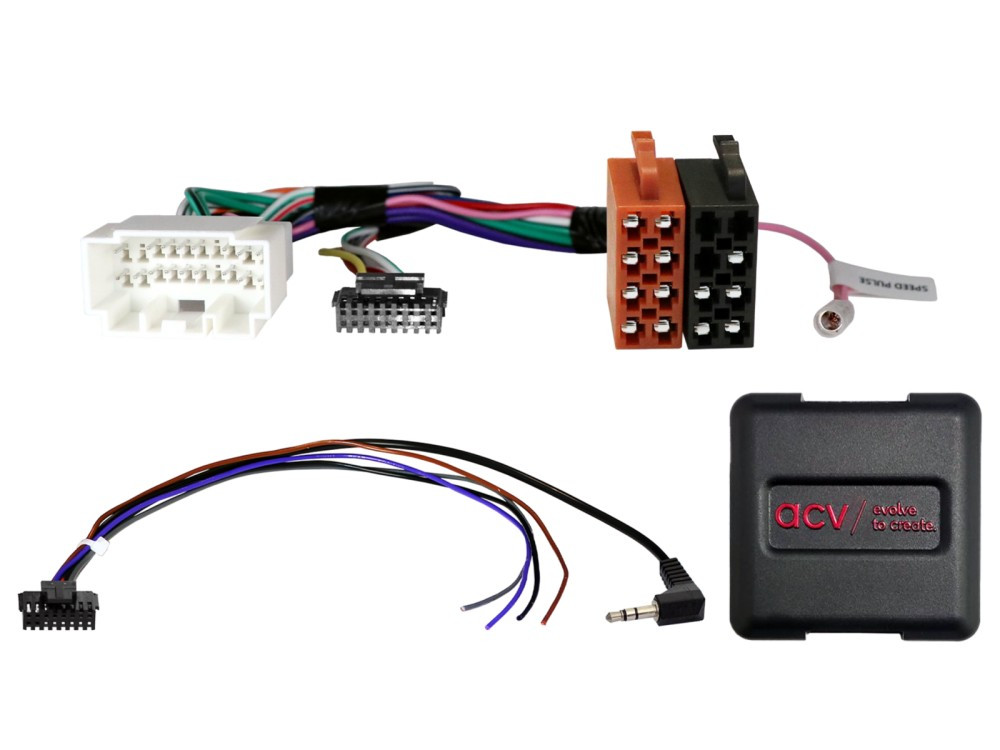

Kormánykerék-távirányító adapter Fiat / Opel / Suzuki
A gyári rádió utángyártott rádióra való cseréjekor őrizze meg az eredeti kormánykerék-távirányító funkciókat.
A jármű felszereltségétől, a funkcionalitástól és az utángyártott eszköz szoftverétől függően egyes vezérlőfunkciók kimaradhatnak, vagy más funkciókkal helyettesíthetők.
Hasonlítsa össze a bemutatott adaptercsatlakozókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag kompatibilisek.
Kérjük, ellenőrizze azt is, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a járművébe.
A végleges beszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék-távirányító megfelelő működését.
Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954
Megjegyzés:
Analóg
Csatlakozás: 20 tűs Suzuki csatlakozó
Csatlakozás: OEM kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Siemens / VDO PACR 01/PACR 02/PACR 06/SUKNR301 OEM eszközzel felszerelt járművek
Panasonic OEM navigációval felszerelt járművek
Siemens / VDO PACR 05/PACR 07/PACR 08 OEM eszköz nélküli járművek
DIP kapcsolók beállításai az utángyártott eszköz gyártójának megfelelően (lásd kezelési)
A következő járművekhez alkalmas:
Fiat
Fiat Sedici (FY) 06.2006 - 08.2009
Fiat Sedici (FY) 08.2009 - 10.2014
Opel
Opel Agila B (H-B) 2008.04 - 2014.12
Suzuki
Suzuki Dzire 2008-2010
Suzuki Grand Vitara (JT) 2005.10 - 2008.09
Suzuki Grand Vitara (JT) 2008.09 - 2012.12
Suzuki Kizashi (FR) 2010.10 - 2015.08
Suzuki Ritz 2009 - 2011
Suzuki Splash (EX) 2008.04 - 2012.05
Suzuki Swift (MZ/EZ) 2005.05 - 2010.08.
Suzuki Swift (MZ/EZ) 2008.01 - 2010.09.
Suzuki SX4 (EY/GY) 2006.06 - 2010.01.
Suzuki SX4 (EY/GY) 2009.09 - 2014.12.
A következő jelzések állnak rendelkezésre:
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Rózsaszín: Sebességjelző, ha használatban van
Kormánykerék-távirányító
Általános telepítési utasítások:
Ellenőrzés:
1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítási funkcióját
2: Szerelje szét az OEM eszközt kikapcsolt állapotban
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát kikapcsolt állapotban
Csatlakoztatás és csatlakoztatási sorrend:
1: Állítsa be az interfész beállításait és a hardverkonfigurációt kikapcsolt állapotban
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólag beszerelhető eszköz használati utasítása szerint
4: Csatlakoztassa az összes többi csatlakozást az utólag beszerelhető eszköz használati utasítása szerint
5: Csatlakoztassa a teljes telepítést a járműhöz, ügyelve arra, hogy az áramellátás utoljára be legyen kapcsolva
6: Konfigurálja az interfész szoftverét a termékleírás és a felhasználói kézikönyv szerint
7: Konfigurálja az utólag beszerelhető eszközt az utólag beszerelhető eszköz használati utasítása szerint a kormánykerék-távirányító/kamera/handsfree autóskészlet/antenna fantomtáp és egyebek tekintetében
8: Ellenőrizze a kormánykerék-távirányító és a jármű megfelelő működését
Az interfész és a rádiócsatlakozó kábel hardverkonfigurációjának módosításai:
1: Végezze el a módosításokat a következővel: kikapcsolni.
2: Csatlakoztatás a módosítások után, lásd a fenti 5-8. pontokat.
Az interfész vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz.
2: Működtesse az OEM eszközt.
3: A CAN busz leállításának visszaállítása.
4: Ellenőrizze az interfész hardverkonfigurációját.
5: Csatlakoztatás a CAN busz leállítása után. Lásd a fenti 5-8. pontokat.
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakoztatása vagy laza kábelek meghosszabbításai csak útmutatóként és tájékoztatási célokat szolgálnak.
Kiegészítő csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozások vagy csatlakozáshosszabbítók használata:
1: A csatlakozásokat és módosításokat csak képzett személyzet végezheti.
2: A csatlakozásokat és módosításokat ellenőrizni kell a gyártó jóváhagyásai vagy a gyártói garanciafeltételek szempontjából, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozások és módosítások működését és pontosságát ellenőrizni kell méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre, a működőképességre vonatkozó garancia nélkül végzi.
5: A csatlakoztatásokat és módosításokat saját felelősségre, a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül végzi.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termék garanciáját.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
