2 DIN-es rádió előlap tárolórekesszel és rádiócsatlakozó készlettel, kormánykerék távirányítók Suzukihoz
ACV prémium minőség
Sok autógyártó saját, járműspecifikus rádiókat szerel be, amelyek vizuálisan integrálva vannak a középkonzolba.
A beszerelőkészletek tartalmazzák az összes szükséges alkatrészt egy gyári egység cseréjéhez.
A jármű felszereltségétől függően az utángyártott egység működtetéséhez és a jármű funkcióinak visszaállításához szükséges összes adaptert és interfészt is tartalmazzák.
Kérjük, olvassa el az egyes alkatrészek beszerelési utasításait.
Bizonyos esetekben nem minden járműfunkció támogatott.
Például a Trailer Assist, az eCall vagy más vezetéstámogató rendszerek.
A beszerelés előtt ellenőrizze a gyári egységet és a jármű menüjét a különböző beállításokhoz.
A jármű felszereltségétől, valamint az utángyártott egység funkcionalitásától és szoftverétől függően egyes működési funkciók nem érhetők el, vagy másokkal helyettesíthetők.
Hasonlítsa össze az adapteren látható csatlakozókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is kompatibilisek.
Hasonlítsa össze az adapteren látható csatlakozókat a járművében találhatókkal, és ellenőrizze, hogy vizuálisan és műszakilag is kompatibilisek-e. Kérjük, ellenőrizze azt is, hogy a felsorolt eredeti gyári rádiók egyike be van-e szerelve a járművébe.
A végleges beszerelés előtt tesztelje a jármű funkcióit, beállításait és a kormánykerék kezelőszerveit.
Ügyfélszolgálatunk készséggel segít a választásban.
82/424-954
Megjegyzés:
Analóg
Csatlakozás: 20 tűs Suzuki csatlakozó
Csatlakozás: Gyári kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: Gyári antenna GT13 (anya) > DIN (apa)
Kék: +12V antenna-távirányító
A következő járművekhez alkalmas:
Suzuki Swift (FZ/NZ) 2010.09 - 2013.10
Suzuki Swift (FZ/NZ) 2013.10 - 2017.04
Szín: Fekete
Rádió kijelző kivágás: 172 mm x 98,5 mm
A következő jeleket biztosítja:
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Kormánykerék távirányító

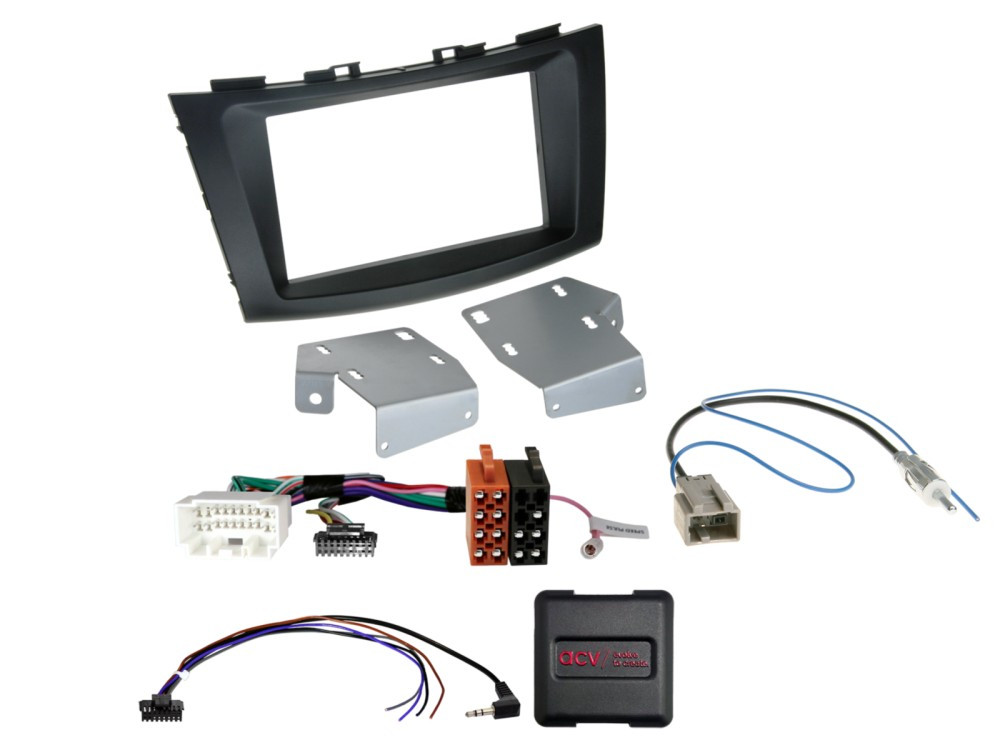

Szállítási terjedelem:
2-DIN rádió előlap Suzuki (FZ/NZ) 09/2010-04/2017, Fekete > Cikkszám: 381292-03
Kormánykerék távirányító Suzuki Grand Vitara/SX4/Swift/Vitara többkábeles (laza) > Cikkszám: 42xsz002
Antenna adapter GT13 (nőstény) - DIN (férfi) különböző járművekhez (laza) > Cikkszám: 550127
Opcionális:
Tárolórekesz 2-DIN rádió előlapokhoz, csavaros rögzítés: 271000-10
Általános telepítési utasítások:
Ellenőrzés:
1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítását.
2: Kikapcsolt állapotban távolítsa el az OEM eszközt.
3: Kikapcsolt állapotban ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát.
Csatlakozás és csatlakozási sorrend:
1: Kikapcsolt állapotban konfigurálja az interfész beállításait és a hardvert. Végezze el a következő lépéseket:
2: Ellenőrizze a rádió csatlakozókábelének konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólag beszerelhető eszköz használati utasítása szerint
4: Csatlakoztassa az összes többi csatlakozást az utólag beszerelhető eszköz használati utasítása szerint
5: Csatlakoztassa a teljes telepítést a járműhöz, a tápcsatlakozást utolsóként végezve
6: Konfigurálja az interfész szoftverét a termékleírásban és a felhasználói kézikönyvben található utasítások szerint
7: Konfigurálja az utólag beszerelhető eszközt a kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyéb funkciók használati utasítása szerint
8: Ellenőrizze a kormánykerék-távirányító és a jármű működését
Az interfész és a rádió csatlakozókábel hardverkonfigurációjának módosításai:
1: Kikapcsolt tápellátás mellett végezze el a módosításokat
2: A módosítások után lásd a fenti 5–8. lépéseket a csatlakoztatási utasításokért
Az interfész vagy a jármű meghibásodása esetén:
1: Térjen vissza az OEM eszközhöz
2: Működtesse az OEM eszközt
3: Állítsa a CAN buszt készenléti üzemmódba
4: Ellenőrizze a hardverkonfigurációt interfész
5: Miután a CAN buszt készenléti üzemmódba állította, a csatlakoztatási utasításokat lásd a fenti 5–8. lépésekben.
Lásd a tájékoztató szöveget vagy a felhasználói kézikönyvet. A bemutatott csatlakozások, csatlakozási módosítások, alternatív csatlakozások, laza kábelcsatlakozások vagy laza kábelhosszabbítók csak útmutatóként és tájékoztatási célokat szolgálnak képzett szakemberek számára.
További csatlakozások, a kábelköteg-konfiguráció módosításai, illetve alternatív csatlakozások vagy hosszabbítók használata:
1: A csatlakozásokat és módosításokat kizárólag képzett szakemberek végezhetik.
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek szempontjából, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell működés és helyesség szempontjából méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakozásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakozásokat és módosításokat saját felelősségre végzi, a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
