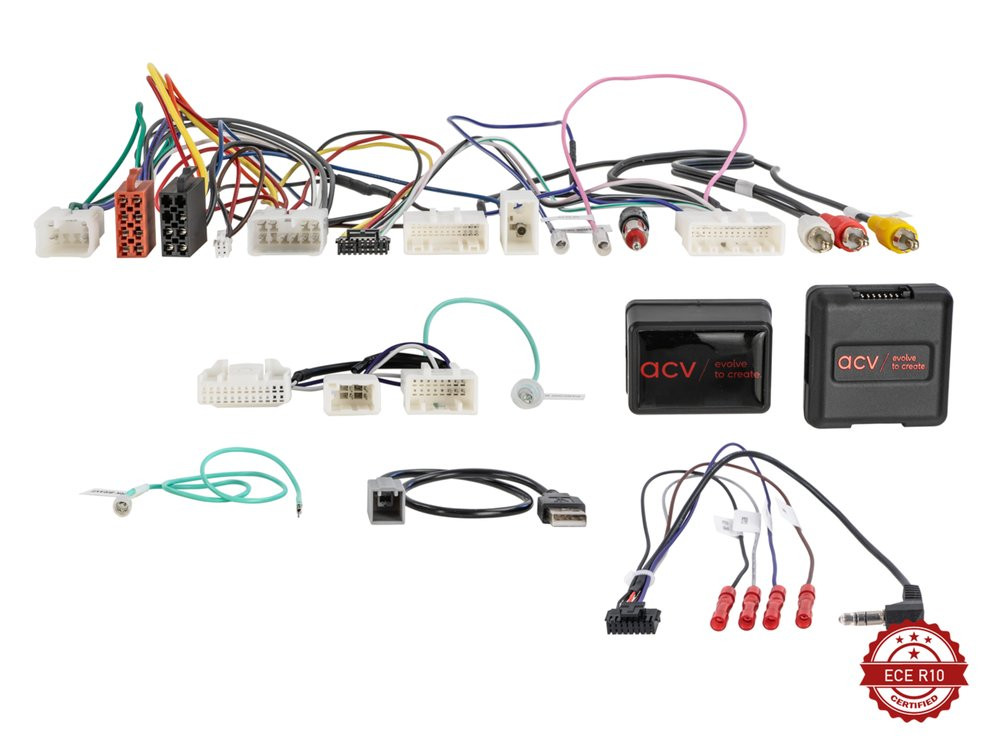

Toyota Auris, Avensis, Corolla, Hilux, RAV4, Yaris kormánytávirányító adapter 28 tűs csatlakozóval, antenna és kamera integrációval 42xty015

Mire jó ez az adapter?

Ha kicseréled a gyári rádiót, a kormánykerék gombjai alapból nem működnek tovább. Ez az adapter a gyári kormánytávirányító jeleit alakítja át, hogy az új autórádió értse őket. Az autó oldalán a 10, 6 és 28 tűs Toyota csatlakozókra kapcsolódik, és ezen keresztül a gyári antenna, a gyári tolatókamera és a gyári AUX bemenet is átvezethető az új rádióhoz. Az autó felszereltségétől, az utólag beépített rádió funkcióitól és szoftverétől függően egyes gombok funkciója kimaradhat vagy más funkcióra cserélődhet. Újraimportált vagy eltérő szoftveres autóknál a funkciók eltérhetnek.

Milyen gyári rádióval működik?

Működik, ha az autóban az alábbiak vannak:

• Matsushita vagy Fujitsu Ten gyári készülék,
• gyári tolatókamerával vagy anélkül,
• 360 fokos kamerarendszer nélküli kivitel.

Csatlakozók

• Autó oldal: 10 / 6 / 28 tűs Toyota csatlakozók
• Gyári kormánytávirányító kimenet: 3,5 mm jack / szabad vezeték
• Gyári antenna: DIN (apa)
• Gyári tolatókamera: 24 tűs gyári csatlakozó, RCA (apa) sárga kamerabemenet; gyári kameraadapter: 16 tűs – 24 tűs
• Gyári AUX: RCA (apa) piros / fehér

Ellenőrizd beszerelés előtt

Eltérő csatlakozó-kiosztású autóknál a csatlakozó kiosztását a gyári készülékkel mérd meg, mielőtt rákötsz az adapterre, hogy elkerüld a hibás működést vagy a károsodást. Ez vonatkozik ezekre:

• tolatójel (+12 V): másik lehetőség a csomagtér hátsó burkolatánál futó piros, 0,5 mm-es 4 eres kábelköteg, vagy közvetlenül a tolatólámpa,
• a kamera +6 V tápja, a videójel (+/-), az USB és az AUX bekötése.

Ezekhez az autókhoz jó

Toyota

• Auris (E150): 2010.03 – 2013.01.
• Auris (E180): 2013.01 – 2015.08.
• Avensis (T27): 2012.01 – 2015.06.
• Corolla (E170): 2014.04 – 2016.12.
• Fortuner: 2011 – 2015.
• Hilux (N25): 2011.12 – 2016.08.
• Hilux (AN1P): 2016.11 – 2020.09.
• Hilux (AN1P): 2020.10 – 2025.
• Innova: 2011 – 2015.
• Prius ZVW30/ZVW35 (XW3): 2012.04 – 2016.02.
• Prius+ (XW3/XW4): 2012.06 – 2015.01.
• RAV4 (XA3): 2009.04 – 2010.05.
• RAV4 (XA3): 2010.05 – 2013.02.
• RAV4 (XA3/XA4): 2013.04 – 2016.01.
• RAV4 (XA3/XA4): 2016.01 – 2018.12.
• Verso (AR2): 2009.04 – 2013.01.
• Verso (AR2): 2013.04 – 2018.06.
• Verso-S (XP12): 2011.03 – 2014.07.
• Verso-S (XP12): 2014.07 – 2015.12.
• Yaris (XP13): 2011.11 – 2014.08.
• Yaris (XP13): 2014.09 – 2017.03.
• Yaris (XP13): 2017.04 – 2020.08.

Egyes autóknál feltétel, hogy ne legyen bennük gyári JBL hangrendszer: ez a Hilux (AN1P) 2020.10 – 2025 és a RAV4 (XA3/XA4) 2016.01 – 2018.12 évjáratokra vonatkozik. Újraimportált vagy eltérő szoftverű autóknál a funkciók eltérhetnek.

Mivel érdemes kiegészíteni?

A rádió helyére a Verso autókhoz a 2 DIN beépítő keret (381300-37-1), a Yaris (XP13) 2011.10 – 2014.07 autóhoz a ezüst 2 DIN beépítő keret (381300-25-1), az Auris (E180) autóhoz a 2 DIN beépítő keret (381300-24) használható. A kormánygombokhoz hasonló célra a Toyota 10 / 6 / 28 tűs adapter (42a-1300-002), a kormánytávirányító adapter kamera megtartással (CTSTY015) és a Toyota 2011-től 28 tűs adapter (CTSTY002) is megnézhető.

Beszerelés előtt

• Próbáld ki a gyári rádió összes funkcióját, és jegyezd fel az autó beállításait.
• Az akkumulátor lekötése után szereld ki a gyári rádiót, az adapter csatlakozóit is feszültségmentes állapotban ellenőrizd.
• A DIP kapcsolók beállítását szintén feszültségmentesen végezd el, az új rádiót pedig a saját kézikönyve szerint kösd be.
• Mielőtt mindent a helyére szerelsz, próbáld ki, hogy az autó funkciói, a beállítások és a kormánygombok rendesen működnek.

Gyakori kérdések

Megmaradnak a kormányon a gombok az új rádió mellett?

Igen, az adapter erre való. Az autótól, az új rádió funkcióitól és szoftverétől függően egyes gombok funkciója kimaradhat vagy más funkcióra cserélődhet.

Marad a gyári tolatókamera?

Igen, a gyári kamera az adapteren keresztül az új rádió RCA kamerabemenetére köthető. 360 fokos kamerarendszeres autóban nem használható.

Marad a gyári antenna és az AUX bemenet?

Igen, a gyári antenna DIN csatlakozóra, a gyári AUX bemenet RCA csatlakozóra kerül.

Jó JBL hangrendszeres autóhoz?

A Hilux (AN1P) 2020.10 – 2025 és a RAV4 (XA3/XA4) 2016.01 – 2018.12 évjáratnál nem, ott gyári JBL készülék nélküli autó kell.
