Kormányváltó adapter Lexus / Toyota
A gyári rádió utólag beszerelt kormánykerék-távirányítóra való cseréjekor őrizze meg az eredeti kormánykerék-távirányító funkciókat.
A jármű felszereltségétől, valamint az utólag beszerelt kormánykerék funkcióinak és szoftverének körétől függően egyes működési funkciók kimaradhatnak, vagy más funkciókkal helyettesíthetők.

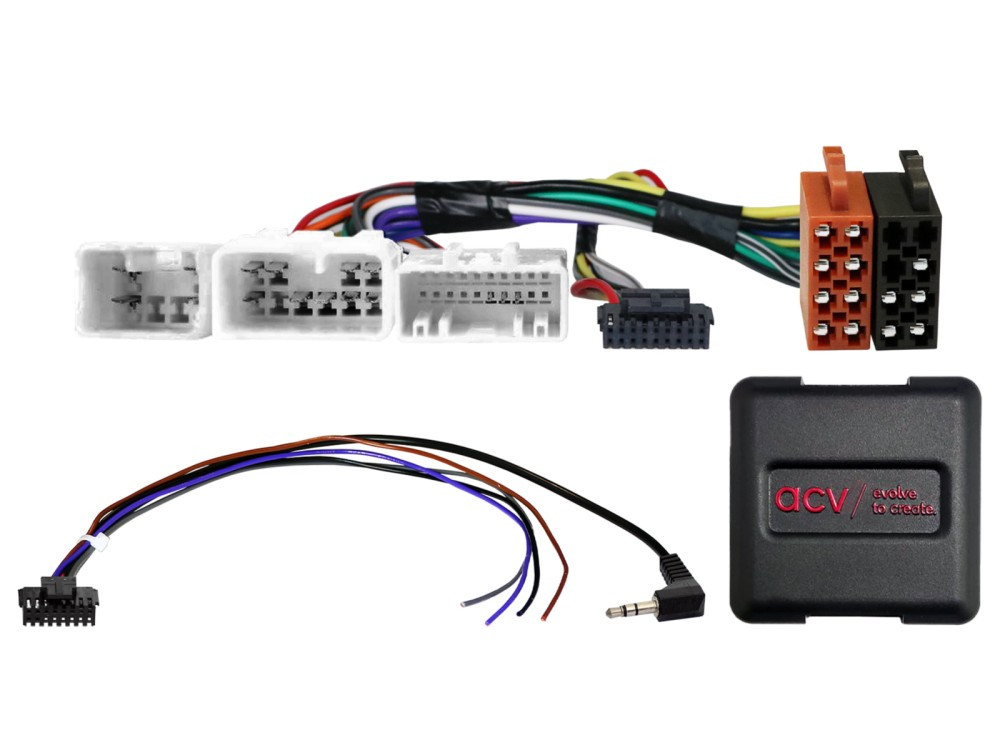

Hasonlítsa össze a képen látható kábelköteg-csatlakozókat az autójában található csatlakozókkal, és győződjön meg arról, hogy optikailag és műszakilag illeszkednek.
Ellenőrizze, hogy a felsorolt gyári fejegységek egyike eredetileg be volt-e szerelve.
A végső összeszerelés előtt ellenőrizze a jármű működését, a járműbeállításokat és az SWC működését is.
Kérjük, forduljon ügyfélszolgálatunkhoz segítségért.
82/424-954
Megjegyzés:
analóg
csatlakozó: 10 tűs / 6 tűs / 20 tűs Toyota
csatlakozó: OEM SWC > 3,5 mm-es Jack / csupasz vezeték
gyártási évhatárral rendelkező járművek > cikkszám: 42xty00c 20 tűs és 28 tűs kábelköteggel
Matsushita / Fujitsu Ten OEM HU-val szerelt járművek
JBL / JBL Synthesis / Mark Levinson OEM erősítőrendszer nélküli járművekhez
18 tűs CN 700 LAN csatlakozó nélküli járművekhez
18 tűs CN 700 LAN csatlakozóval szerelt járművek:
A 8 tűs CN 800 csatlakozó kormánykerék-távirányítóját a gyári eszközhöz való csatlakoztatás előtt ellenőrizze méréssel.
6. tű: SWC GND
7. tű: SWC 1
8. tű: SWC2
az utólagosan beszerelhető eszköz gyártójának DIP-kapcsoló beállításai (lásd a kézikönyv)
Járműalkalmazás:
Lexus
Lexus IS (XE1) 2001.10 - 2005.11
Lexus IS (XE2) 2005.12 - 2008.11
Lexus IS Cabrio (XE2) 2009.07 - 2010.11
Lexus IS (XE2) 2008.11 - 2010.11
Lexus IS Cabrio (XE2) 2010.11 - 2013.10
Toyota
Toyota 4Runner 2002 - 2009
Toyota Auris (E150) 2007.07 - 2010.03
Toyota Avanza 2003 - 2011.
Toyota Avensis (T25) 2003.01 - 2006.06
Toyota Avensis (T25) 2006.06 - 2009.01
Toyota Avensis (T27) 2009.01 - 2011.12
Toyota Camry 2007 - 2011
Toyota Celica (T23) 1999.10 - 2006.01
Toyota Corolla (E120) 2002.01 - 2004.07
Toyota Corolla (E120) 2004.07 - 2007.02
Toyota Corolla Verso (R1) 2004.05 - 2007.06
Toyota Corolla Verso (R1) 2007.07 - 2009.04
Toyota Estima 2006 - 2016
Toyota FJ Cruiser 2001 - 2007
Toyota Hiace (H1) 2006.11 - 2010.10
Toyota Hilux (N25) 2005.10 - 2008.11
Toyota Hilux (N25) 2008.11 - 2011.12
Toyota Innova 2006 - 2015
Toyota Land Cruiser (J12) 2003.01 - 2009.01
Toyota Matrix 2003 - 2014
Toyota MR2 (W3) 2000.04 - 2003.03
Toyota Prado 2003 - 2009
Toyota Previa 2006 - 2019
Toyota Prius ZVW30/ZVW35 (XW3) 2009. 06 - 2012. 04
Toyota RAV4 (XA2) 2000.10 - 2003.12
Toyota RAV4 (XA2) 2003.12 - 2006.01
Toyota RAV4 (XA3) 2006.03 - 2009.04
Toyota RAV4 (XA3) 2009.04 - 2010.05
Toyota Yaris (XP9) 2006.01 - 2009.01
Toyota Yaris (XP9) 2009.01 - 2011.10
Toyota Vios 2003 - 2007
A következő jelzések állnak rendelkezésre:
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkciói inkompatibilisek lehetnek.
SWC
Általános telepítési utasítások:
Ellenőrzés:
1: Ellenőrizze az OEM HU összes működési funkcióját és járműbeállítását.
2: Feszültségmentesítse az OEM HU-t.
3: Ellenőrizze az összes interfész csatlakozásának helyességét feszültségmentesítve.
Csatlakoztatás és csatlakoztatási sorrend:
1: Ellenőrizze az interfész beállításait és hardverkonfigurációját feszültségmentesítve.
2: Ellenőrizze a HU csatlakozókábel konfigurációját feszültségmentesítve.
3: Csatlakoztassa a HU csatlakozókábelt az utólag beszerelt HU használati utasítása szerint.
4: Csatlakoztassa az összes többi csatlakozást az utólag beszerelt HU használati utasítása szerint.
5: Csatlakoztassa a teljes telepítést a járműhöz, a főcsatlakozót utoljára.
6: Az interfész szoftverkonfigurációja a tételszövegben és a kézikönyvben található utasítások szerint.
7: Konfigurálja az utólag beszerelt HU-t az utólag beszerelt kormánykerék-távirányító/kamera/kihangosító készlet/antenna fantomtáplálás és egyéb utólag beszerelt eszköz használati utasítása szerint.
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a HU csatlakozókábel konfigurációjának módosítása:
1: Feszültségmentes konfiguráció módosítása
2: Újracsatlakoztatás (lásd fent 5-8)
Az interfész vagy a jármű meghibásodása esetén:
1: Az OEM HU újratelepítése
2: Az OEM HU működtetése
3: CAN-busz leállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: Újracsatlakoztatás a CAN-busz leállítása után (lásd fent 5 és 6)
A tájékoztató szövegben vagy a kézikönyvben megadott további csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy laza kábelek csatlakozáshosszabbításai csak tájékoztatásul szolgálnak és képzett szakember számára szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, illetve alternatív csatlakozások vagy csatlakozáshosszabbítások használata:
1: A csatlakozásokat és módosításokat kizárólag képzett szakember végezheti.
2: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciafeltételek tekintetében, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozásokat és módosításokat a csatlakozás előtt ellenőrizni kell működés és helyesség szempontjából méréssel és a jármű kábelelosztási rajzával való összehasonlítással.
4: A csatlakozások és módosítások a felhasználó saját felelősségére történnek, működési garancia nélkül.
5: A csatlakozások és módosítások a felhasználó saját felelősségére történnek, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termék garanciáját.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
