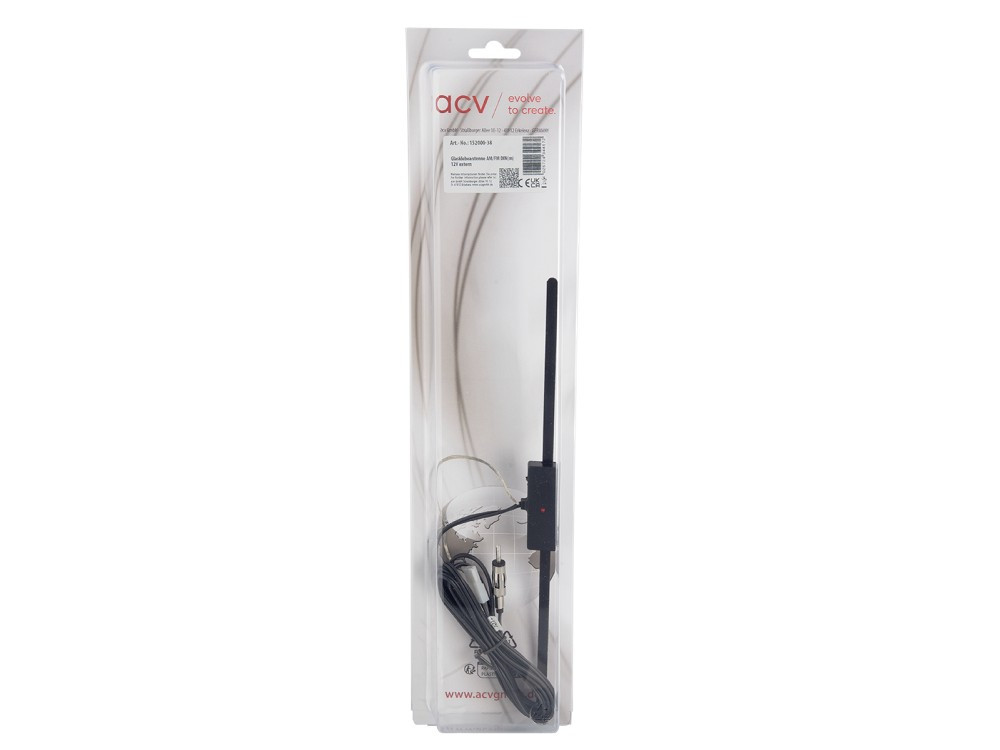

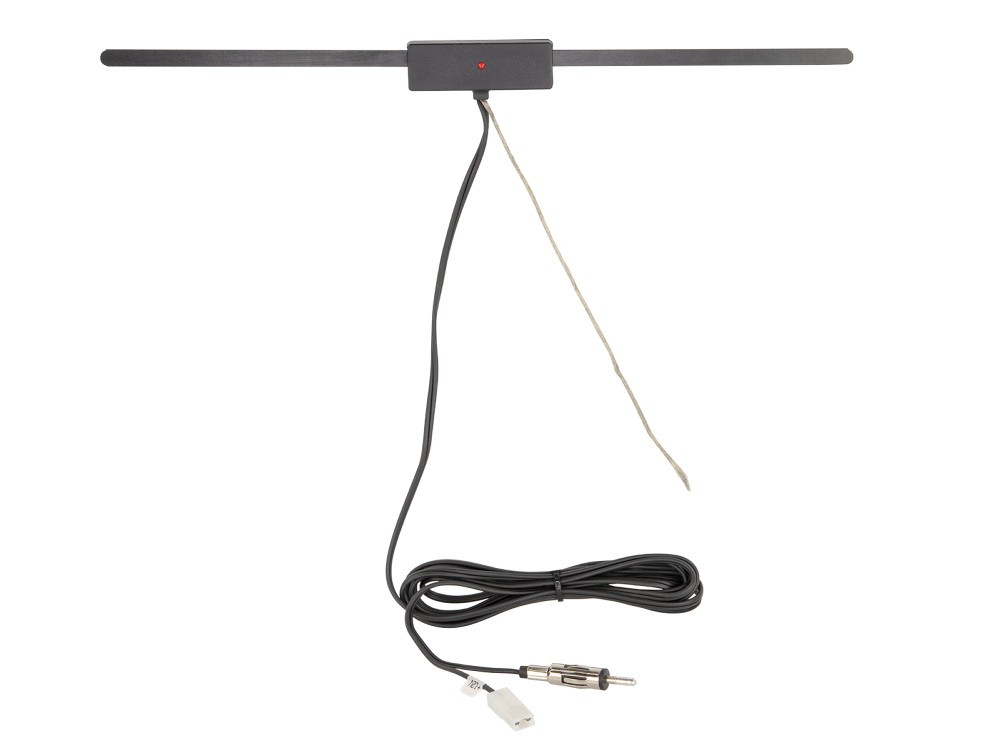

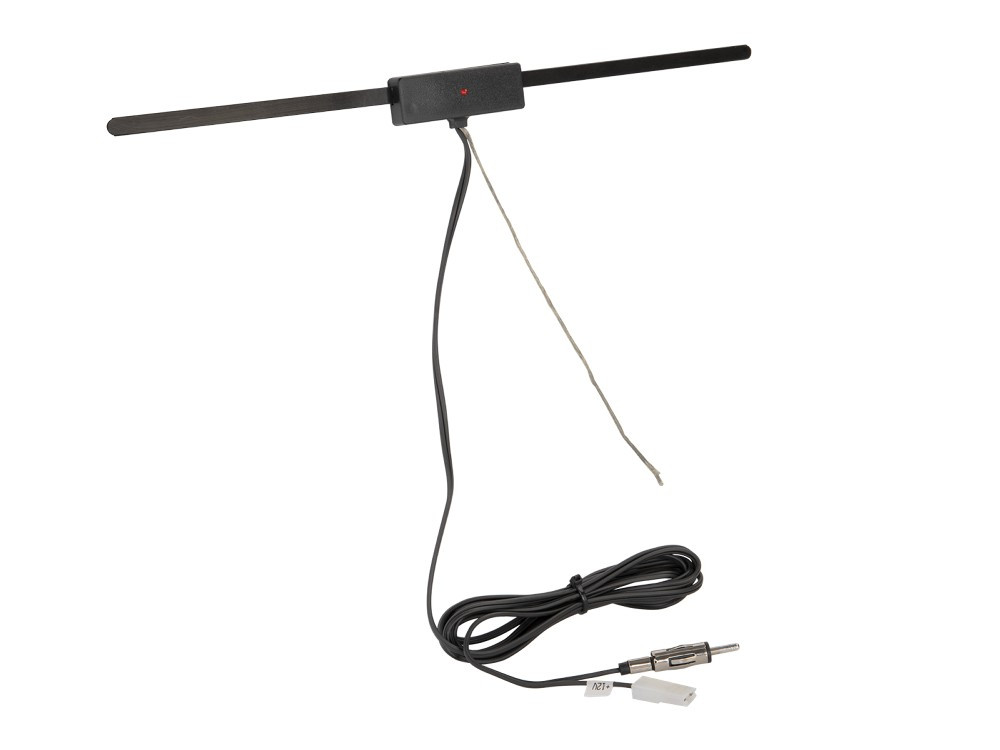

Üvegre ragasztható antenna AM/FM
acv basic az EU-ban készült
Az acv basic antennacsalád jó vételi teljesítményt kínál még az ideálisnál gyengébb körülmények között is, köszönhetően a minőségi alkatrészek kiválasztásának és a gondos telepítésnek.
Az antennák vételének optimalizálása érdekében a telepítés során mindig gondoskodjon az antennatalp vagy a földelőszalag optimális földeléséről.
Távolítsa el a meglévő festéket az érintkezési pontokról műhelyanyagokkal és védje a korrózió ellen megfelelő kontaktpasztával, valamint kezelje az antennarúd menetét és az antenna alapmenetét is az érintkezés optimalizálása érdekében.
Megjegyzés:
fekete: +12V antenna távtáplálású
GND földelő vezeték: GND bilincs 31 autó karosszéria közvetlen
állapotjelző LED: piros
GND földelő vezeték: telepítés optimális földelési csatlakozással
GND földelő vezeték: nem szabad meghosszabbítani vagy lerövidíteni
vízszintes szerelés
tisztítsa meg a ragasztófelületet megfelelő eszközökkel a por és zsír eltávolítására
Vételii problémák esetén:
ellenőrizze a járművet az utólag beépített LED-világítás miatti hibákra
ellenőrizze a járművet az utólag beszerelt feszültségátalakító / tápegységek / USB töltőadapter miatti hibákra
ellenőrizze a járművet az utólag beépített digitális teljesítményerősítők miatti hibákra
Használati eset:
AM/FM antenna minden járműbe / lakóautóba / lakókocsiba / haszonjárműbe minden sima felületre szerelhető, mint például fa / üveg / műanyag / GRP belsőleg
Vételii mód:
AM/FM
Telepítés:
antenna öntapadó, GND kábellel
mögött vagy a nem fém belső kárpitozáson
üveg öntapadó antenna belső
ajánlott:
vízszintesen szélvédőre a visszapillantó tükör mögött
távolság minimum 4 cm a karosszériától
Méretek:
Hosszúság = 60 cm / 31 cm / Szé = 2,0 cm / M = 1,1 cm
Csatlakozások:
AM/FM: DIN(m) / L = 220 cm
antenna tápcsatlakozó: lapos terminál(f) 6,3 mm
GND földelő heveder: 19 mm
Imedancia:
150 ohm
Frekvenciatartomány:
AM: 150kHz - 1710kHz
FM: 87,5MHz - 108MHz
Nyereség:
AM: +15 db
FM: +15 db
Tápegység:
AM/FM: +12V külső
Energiafelhasználás:
AM/FM: 33mA max
Választható:
AM/FM
Antennakábel hosszabbító DIN(f) > DIN(m) 250cm > cikk: 561250
Antennakábel hosszabbító DIN(f) > DIN(m) 350cm > cikk: 561350
Antennakábel hosszabbító DIN(f) > DIN(m) 450cm > cikk: 561450
Antennakábel hosszabbító DIN(f) > DIN(m) 500cm > cikk: 561500
