Gladen Audio Beta 130.2 2 utas komponens hangszóró szett, 130 mm

A Gladen Beta 130.2 egy 5 colos (13 cm) hangszórószett, amely a precíz és természetes hangvisszaadásával tűnik ki. Ez a 2-utas rendszer egy papírmembránon alapuló 130 mm-es mélyközép hangszórót és egy 25 mm-es szövetsugárzó (selyemdóm) magassugárzót kombinál a színeződésmentes akusztika érdekében. A 3,5 kHz-en vágó 12 dB-es hangváltóval homogén hangképet biztosít, a 3 Ohmos impedanciának köszönhetően pedig egyaránt alkalmas autórádiókhoz és kompakt erősítőkhöz. A Beta 130.2 kompakt kialakításával hódít, amely megkönnyíti a beszerelést a gépjármű korlátozott beépítési helyein. Profitáljon az optimalizált hangminőségből, amely egyértelmű előrelépést és javulást jelent a gyári (szériatartozék) hangszórókhoz képest.

A GLADEN BETA 130.2 a széria hangszórók továbbfejlesztését képviseli, és a GLADEN palettáján az Alpha és a Gamma sorozat között helyezkedik el. A fókusz a kiegyensúlyozott hangoláson és a kontrollált akusztikai teljesítményen van a mindennapi használat során.

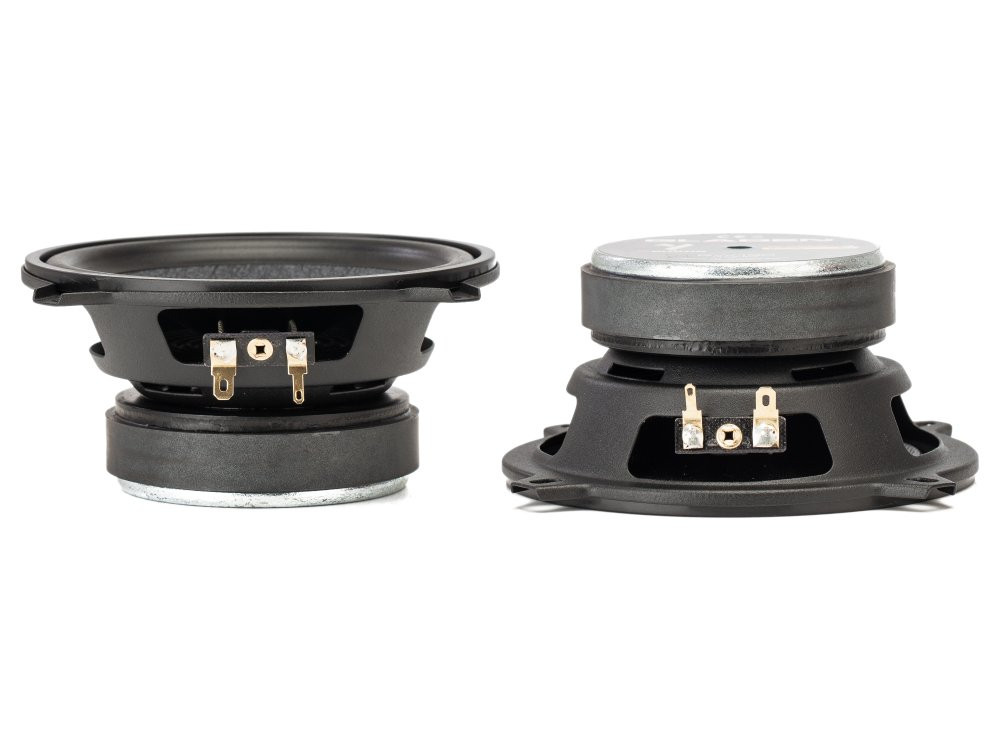

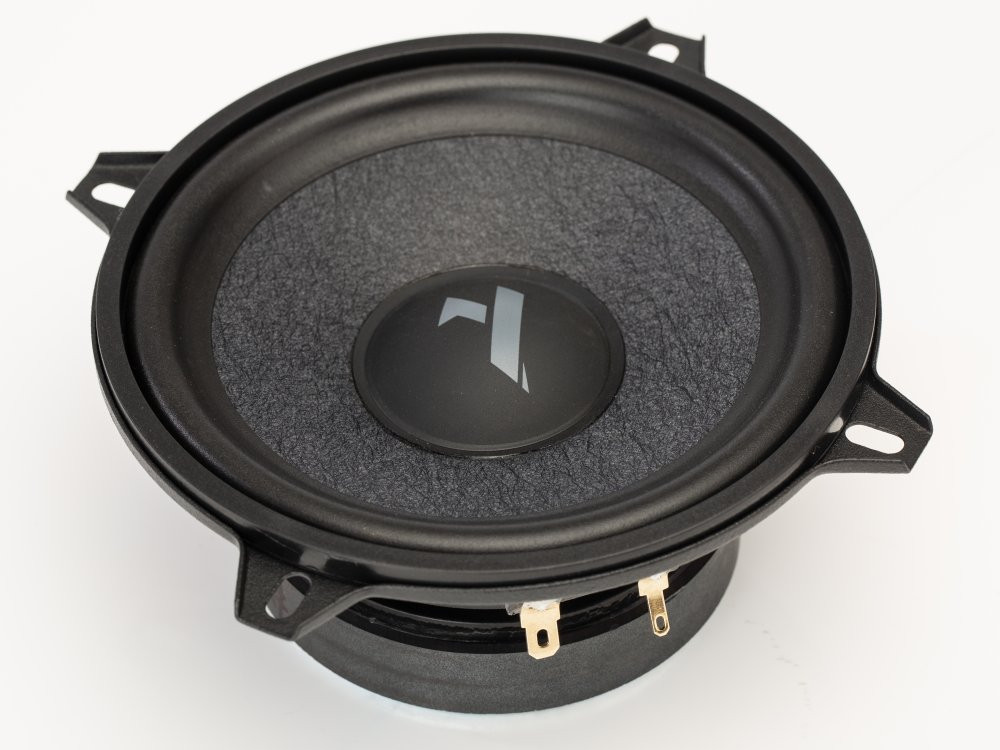

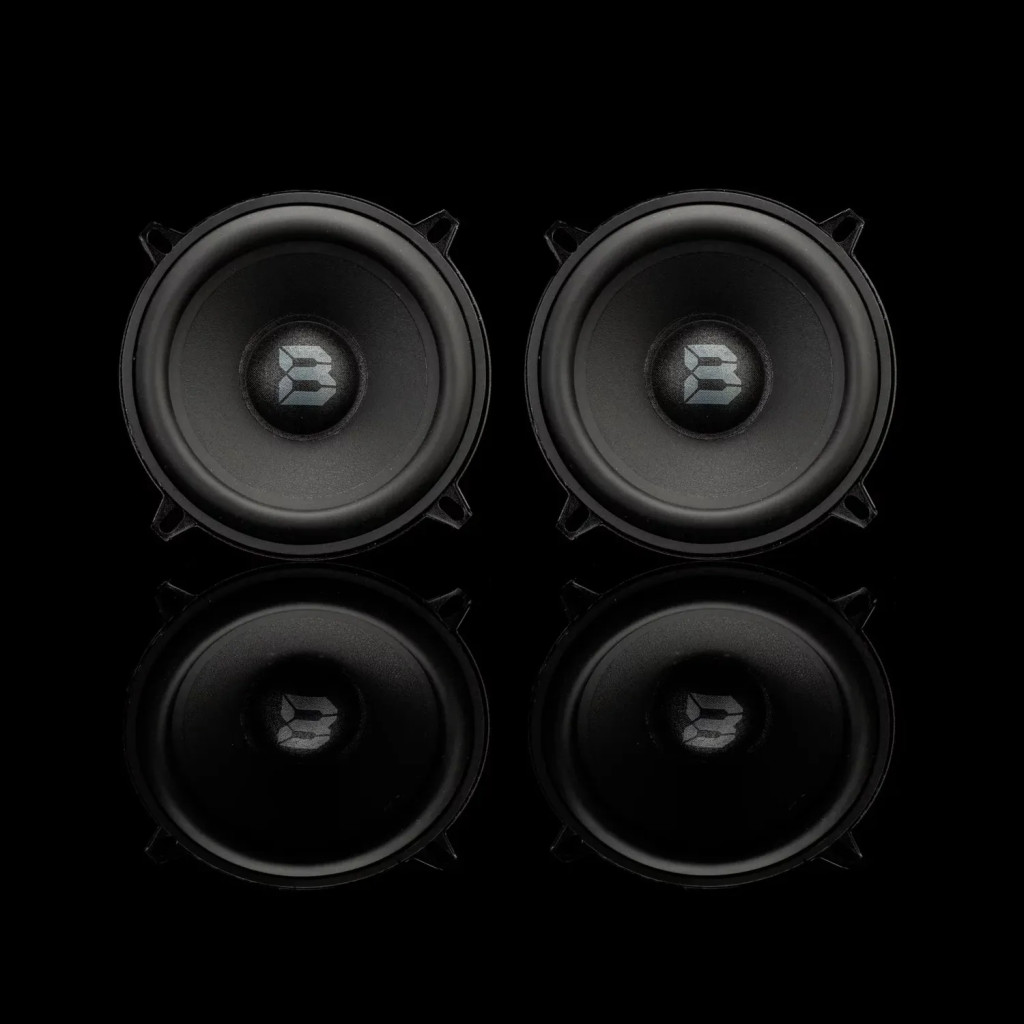

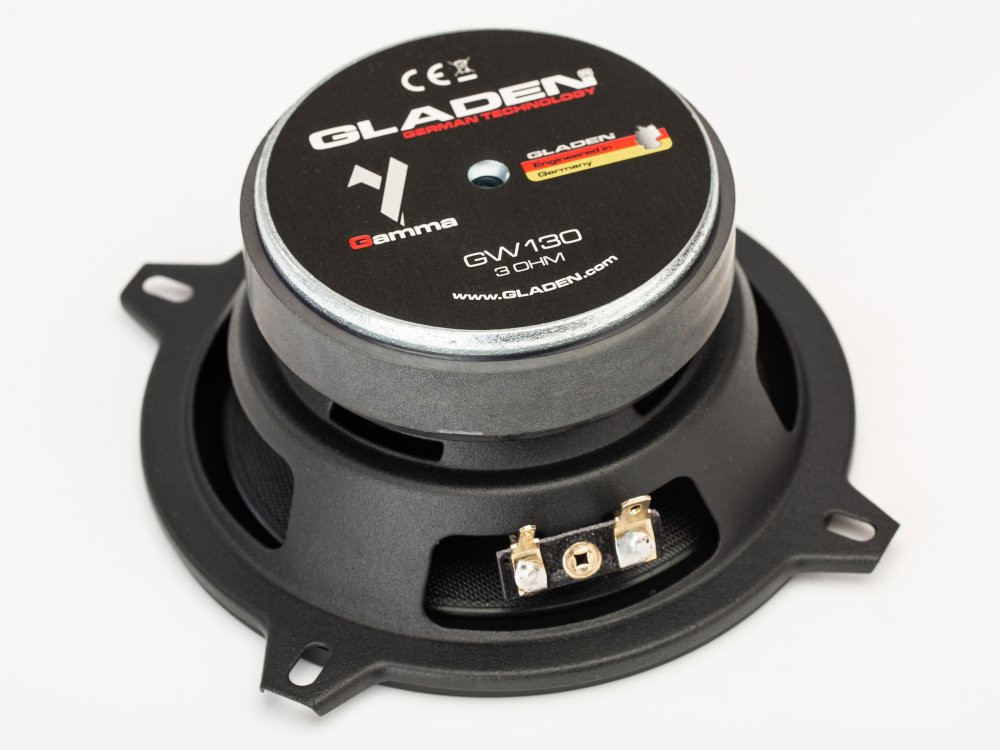

A 130 mm-es mélyközép hangszóró klasszikus papírmembránnal dolgozik. Ez az anyag kiváló csillapítási tulajdonságokat kínál, és tiszta, elszíneződésmentes lejátszást tesz lehetővé a középtartományban. A kompaktabb méret révén különösen kontrollált és precíz sugárzási karakterisztika jön létre, amely ideális a korlátozott helykínálatú, autóspecifikus beépítési pontokhoz. Ugyanakkor a membrán, a perem (sicke) és a meghajtó kombinációja strukturált alapfrekvenciás tartományt biztosít.

A 25 mm-es selyemdóm magassugárzó egyenletes és finoman felbontott magasfrekvenciás visszaadással egészíti ki a rendszert. Az összehangolt, 3,5 kHz-es 12 dB-es hangváltóval együtt tiszta átmenet jön létre a frekvenciatartományok között, így zárt, homogén hangkép alakul ki.

A 3 Ohmos impedanciával és a hatékonyságra kihegyezett teljes rendszerrel a BETA 130.2 közvetlenül az autórádióról, valamint kompakt erősítőkkel kombinálva is üzemeltethető. Lényegesen magasabb hangminőséget kínál a széria hangszórókhoz képest, és különösen alkalmas olyan alkalmazásokhoz, ahol a beépítési hely és az integráció központi szerepet játszik. A konstrukciót a gyakorlatias integrációra tervezték, így számos járműspecifikus beépítési helyzetben alkalmazható bonyolult átalakítások nélkül.

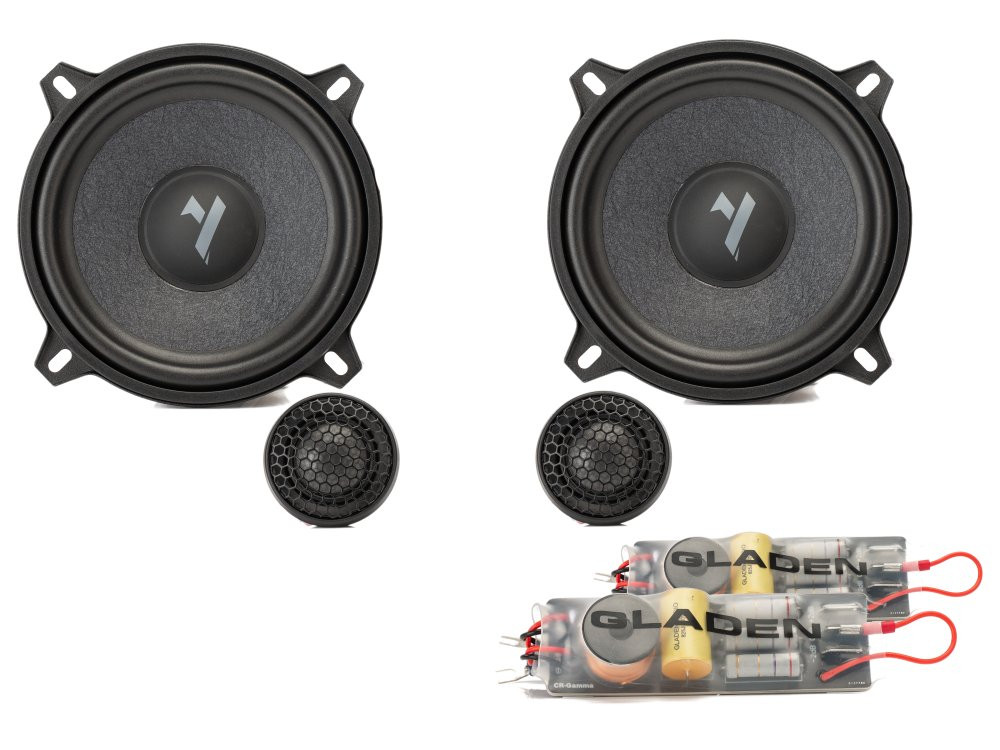

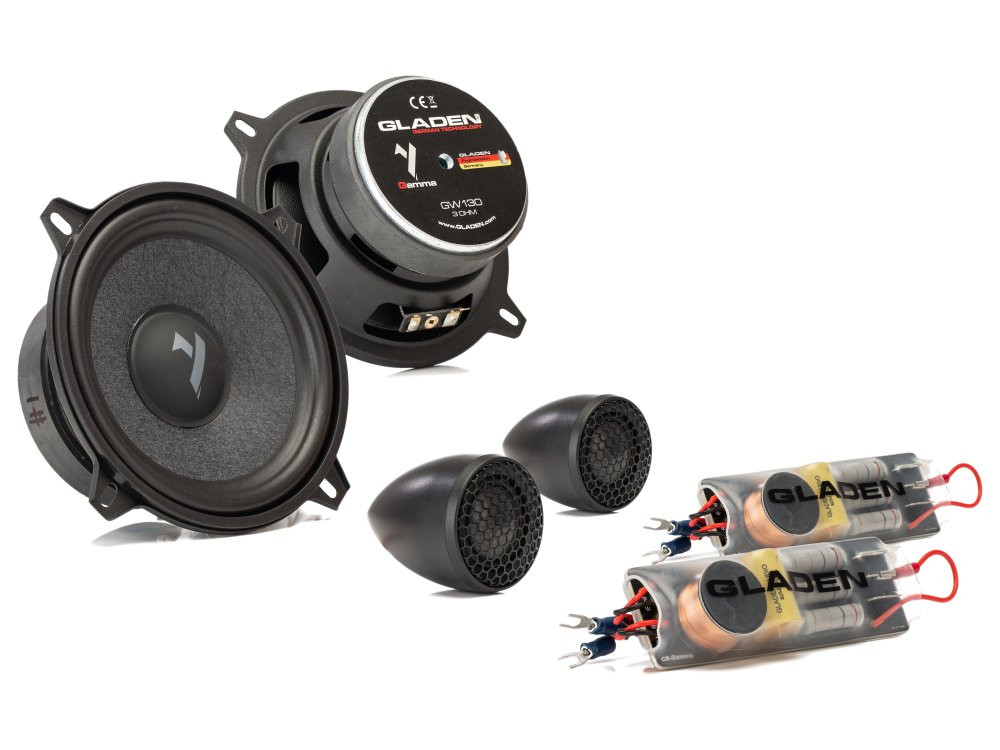

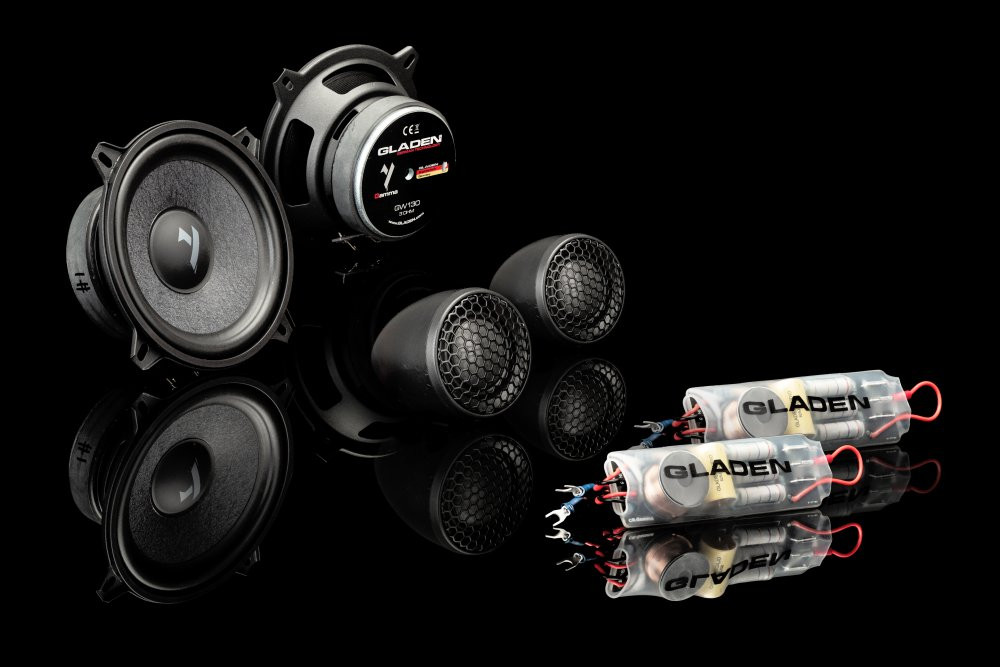

A csomag tartalma

• 2 db 130 mm-es mélyközép hangszóró
• 2 db 25 mm-es selyemdóm magassugárzó
• 2 db 12 dB-es in-line hangváltó
• Különféle szerelési és rögzítési anyagok

Kompatibilitás

• Univerzális 130 mm-es (5") beépítési helyek (Márkafüggetlen)

Technikai adatok és szakmai megjegyzések

A GLADEN BETA 130.2 paraméterei a legmagasabb minőségi elvárásokhoz lettek igazítva.

• Rendszer: 130 mm-es 2-utas komponens hangszórószett
• Terhelhetőség (Zenei | Névleges): 90 Watt | 45 Watt
• Impedancia: 3 Ohm

Mélyközép hangszóró specifikációk:

• Méret: 130 mm
• Membrán: Papírmembrán
• Központosító (Spider): Nomex
• Lengőtekercs: 25 mm KSV
• Porvédő: Lágy porvédő sapka (Soft Dust Cap)
• Impedancia: 3 Ohm
• Fs (Rezonanciafrekvencia): 82 Hz
• Re: 2,65 Ohm
• Qms: 4,26
• Qes: 0,99
• Qts: 0,96
• Vas: 4,94 Liter
• Sq (Membránfelület): 88,25 cm²
• Mms: 6,98 g

Magassugárzó specifikációk:

• Méret: 25 mm lengőtekercs
• Membrán: Selyem (Gewebehochtöner)
• Kialakítás: Műanyag ház csatolókamrával (Koppelvolumen)
• Impedancia: 4 Ohm
• Terhelhetőség: 80 | 60 Watt (3,5 kHz | 24dB/Okt. mellett)
• Fs: 1500 Hz
• Re: 3,3 Ohm
• Sq: 6,6 cm²

Hangváltó specifikációk:

• Kialakítás: Kis beépítési méretű ház
• Szűrő meredekség: 12 dB/oktáv
• Vágási frekvencia: 3500 Hz
• Jelszint illesztés (Magassugárzó): 2-lépcsős (0 dB | -3 dB)

Részletes telepítési útmutató

Ellenőrzés:

1. A telepítés megkezdése előtt feszültségmentesítse a járművet az akkumulátor negatív sarujának leválasztásával, elkerülve a rövidzárlatot.

2. Ellenőrizze a rendelkezésre álló beépítési mélységet és a gyári vezetékek polaritását.

Csatlakozási és beépítési sorrend:

1. Szerelje le az ajtókárpitot a jármű gyártójának utasításai alapján.

2. Rögzítse a 130 mm-es mélyközép hangszórókat a megfelelő (szükség esetén járműspecifikus) hangszóró beépítő keretek segítségével. Ügyeljen a stabil, rezonanciamentes rögzítésre.

3. Csatlakoztassa a gyári hangszóróvezetékeket a mellékelt hangváltó bemenetéhez (IN).

4. Vezesse el a hangváltó kimeneti kábeleit a mélyközép hangszóróhoz (WF) és a magassugárzóhoz (TW), ügyelve a helyes polaritásra (+ / -).

5. Válassza ki a hangváltón a megfelelő magassugárzó jelszintet (0 dB vagy -3 dB) a jármű akusztikájának és egyéni preferenciáinak megfelelően.

6. Helyezze el a magassugárzókat a gyári helyekre vagy a mellékelt szerelési anyagokkal az A-oszlopra/műszerfalra.

7. Rögzítse a kis méretű hangváltókat úgy, hogy azok ne akadályozzák az ablakemelő mechanikát.

8. Csatlakoztassa újra a jármű tápellátását, majd végezzen funkció- és fázistesztet minden csatornán.

Szakmai figyelmeztetések

A hangszórók és a hangváltó bekötésekor minden esetben szigorúan ügyeljen a helyes polaritásra, a fázisfordítás jelentős akusztikai (mélyhang) veszteséget okozhat. A kábelek elvezetésekor kerülje az éles fémperemeket, a becsípődés elkerülése végett. A készülékek beszerelését lehetőség szerint bízza szakemberre. Szakértő támogatás a 82/424-954 telefonon kaphat.

Kérdések és Válaszok

Milyen előnyöket kínál a Gladen Beta 130.2 a gyári hangszórókkal szemben? A Gladen Beta 130.2 precíz és természetes hangvisszaadásával tűnik ki, ami kiemeli a gyári hangszórók közül. A 130 mm-es papírmembrános mélyközép hangszóró kiváló csillapítási viselkedést nyújt, ami elszíneződésmentes lejátszást tesz lehetővé a középtartományban. A 3 Ohmos impedanciának köszönhetően a hangszóró autórádióról és kompakt erősítőkről is rugalmasan használható. A 3,5 kHz-es 12 dB-es hangváltó emellett homogén frekvenciaeloszlást és tiszta elválasztást biztosít a mély- és magassugárzó frekvenciatartományai között.

Milyen technikai specifikációkkal rendelkezik a Gladen Beta 130.2 mélyközép hangszórója? A Gladen Beta 130.2 mélyközép hangszórója 130 mm átmérőjű, és klasszikus papírmembránt használ. Az olyan műszaki adatok, mint a 90 Wattos zenei és a 45 Wattos névleges teljesítmény, hangsúlyozzák a teljesítőképességét. A 25 mm-es KSV lengőtekercs és a lágy porvédő sapka (Soft Dust Cap) hozzájárul a robusztus felépítéshez. A további specifikációk közé tartozik a 82 Hz-es Fs érték, a 2,65-ös Re, a 4,26-os Qms, a 0,99-es Qes és a 0,96-os Qts. A Vas érték 4,94 liter, a hasznos membránfelület (Sq) 88,25 cm², a mozgó tömeg (Mms) pedig 6,98 g.

Hogyan épül fel a Gladen Beta 130.2 magassugárzója? A Gladen Beta 130.2 magassugárzója egy 25 mm-es lengőtekercsből és egy selyem membránból áll, amely finom magasfrekvenciás visszaadást garantál. A magassugárzó 4 Ohmos impedanciával és 1500 Hz-es rezonanciafrekvenciával (Fs) rendelkezik. 80 / 60 Wattos terhelhetőségével (3,5 kHz és 24 dB/oktáv mellett) zökkenőmentesen illeszkedik a rendszer hangváltójához. A csatolókamrával (Koppelvolumen) ellátott műanyag ház extra stabilitást biztosít, miközben a Re érték 3,3 Ohm, a hasznos membránfelület (Sq) pedig 6,6 cm². A konstrukció egyenletes és finoman felbontott magashang-visszaadást kínál.

Milyen szerepet játszik a hangváltó a Gladen Beta 130.2 rendszerben? A Gladen Beta 130.2 hangváltója egy alapvető komponens, amely a frekvenciák megfelelő elosztásáról gondoskodik a mélyközép- és a magassugárzó között. Egy 12 dB/oktávos szűrővel van felszerelve, vágási frekvenciája pedig 3500 Hz. A magassugárzó jelszintje 0 dB vagy -3 dB értékre állítható be, ami lehetővé teszi a személyes hallgatási preferenciákhoz vagy a specifikus akusztikai környezethez való egyedi alkalmazkodást. A hangváltó kompakt kialakítása egyszerű integrációt tesz lehetővé, elkerülve a bonyolult átalakításokat a különböző beépítési helyzetekben.

Hogyan integrálható a Gladen Beta 130.2 a járműbe? A Gladen Beta 130.2 kompakt kialakítása ideálissá teszi a korlátozott beépítési hellyel rendelkező járművekben való alkalmazást. A 130 mm-es mélyközép hangszóró és a kis beépítési mélység megkönnyíti az egyszerű integrációt. A gyakorlatias konstrukció lehetővé teszi a felhasználást számos járműspecifikus beépítési helyzetben, bonyolult módosítások nélkül. A rugalmas, 3 Ohmos impedancia lehetővé teszi a közvetlen autórádióról történő hajtást, valamint a hasonló erősítőkkel való kombinációt, ami hangsúlyozza a beépítés és a működtetés sokoldalúságát.

Miért előnyös a papírmembrán a Gladen Beta 130.2 mélyközép hangszórójánál? A Gladen Beta 130.2 130 mm-es mélyközép hangszórójának papírmembránja kiváló csillapítási tulajdonságokat biztosít, és elszíneződésmentes középtartományi visszaadást tesz lehetővé. Ez az anyagválasztás kontrollált hangzást eredményez, amely különösen a természetes és pontos lejátszásnál előnyös. A membrán, a perem és a meghajtó kombinációja ezen felül strukturált alapfrekvenciás tartományt biztosít, és javítja a sugárzási karakterisztikát. Ezáltal a hangszóró különösen jól alkalmazható a szűkös beépítési helyeken, ahol precíz és természetes hangvisszaadás a követelmény.

Hogyan illeszkedik a Gladen Beta 130.2 magassugárzója a hangképbe? A selyem membránnal ellátott Gladen Beta 130.2 magassugárzó egyenletes és finoman felbontott magashang-visszaadással egészíti ki a teljes rendszert. A 25 mm-es lengőtekercsnek és a csatolókamrával ellátott műanyag háznak köszönhetően stabil tonalitást biztosít a felső frekvenciatartományban. Az összehangolt, 3,5 kHz-en vágó 12 dB-es hangváltóval együtt a magas frekvenciák zökkenőmentes és tiszta integrációja valósul meg a teljes hangképben, ami zárt és harmonikus hangzást eredményez, amely magasabb hangerőn is briliáns és részletgazdag marad.

Milyen frekvenciaparaméterek határozzák meg a Gladen Beta 130.2 teljesítményét? A Gladen Beta 130.2 frekvenciaparaméterei jelentősek az akusztikai teljesítmény és a hangtisztaság szempontjából. A mélyközép hangszóró 82 Hz-es rezonanciafrekvenciája (Fs) a mélyebb hangokat támogatja, míg a magassugárzó 1500 Hz-es Fs értéke a magas frekvenciájú hangokért felel. A 3500 Hz-es vágási frekvenciával rendelkező 12 dB/oktávos hangváltó egyenletes átmenetet biztosít a frekvenciák között. A mélyközép hangszóró Q-faktorai (Qms: 4,26; Qes: 0,99 és Qts: 0,96) emellett befolyásolják a rezonanciaviselkedést és a hangszóró működés közbeni hatékonyságát.

Hogyan van kialakítva a magassugárzó jelszint-illesztése a Gladen Beta 130.2-ben? A Gladen Beta 130.2 magassugárzójának jelszint-beállítása két fokozatban, 0 dB és -3 dB értékkel történik, ami lehetővé teszi a magastartomány egyéni testreszabását. Ez a funkció különösen hasznos a magashang-egyensúly akusztikai környezettől vagy a személyes ízléstől függő módosításához. A beállításokat a hangváltón keresztül lehet elvégezni, amely 12 dB/oktávos szűrővel dolgozik. Ez rugalmasságot biztosít a lejátszás során, és lehetővé teszi a részletes testreszabást, hogy a legjobb hangképet kapjuk a különböző beépítési helyzetekben.

Hogyan befolyásolja a Gladen Beta 130.2 impedanciája a telepítést? A Gladen Beta 130.2 3 Ohmos impedanciája ideális az autórádiókkal és kompakt erősítőkkel való használatra, ezáltal a telepítés egyszerűvé és rugalmassá válik. Ez az impedancia gondoskodik arról, hogy a hangszóró kompatibilis legyen az általános hangforrásokkal anélkül, hogy további ellenállásokra lenne szükség az illesztési problémák elkerülése érdekében. Ez leegyszerűsíti a beszerelést, ugyanakkor magas hatékonyságot és teljesítményt kínál, ami különösen előnyös a korlátozott beépítési hellyel rendelkező járművekben. Az impedancia jelentősen hozzájárul a hangminőség javításához a gyári (szériatartozék) megoldásokkal szemben.

Biztonsági adatlap és GPSR információk

A termék biztonságos üzemeltetéséhez kövesse a telepítési útmutatóban foglaltakat. A 12V-os hálózati szereléseket feszültségmentesített állapotban kell elvégezni.
Gyártó / Felelős személy (GPSR): Gladen Europe GmbH Alexandra Gladen Postacím: Bertha-Benz-Str. 97, 2141 Walddorfhäslach, Németország Kapcsolat: info@gladen.com
