Gladen Audio Gamma 130.2 Slim 2 utas lapos komponens hangszóró szett, 130 mm

Fedezze fel a Gladen Gamma 130.2 Slim 13 cm-es (5") lapos hangszórószettet, amely kifejezetten a szűk gyári beépítési hellyel rendelkező járművekhez készült. Ez a prémium 2-utas rendszer egy ultra-lapos üvegszál-Nomex membrános mélyközép sugárzót és egy precíz szénszál-grafén GAMMA GT25 magassugárzót ötvöz a kiváló térhangzás érdekében. A 3 Ohmos impedanciának és a 130/80 Wattos teljesítménynek köszönhetően kompromisszummentes dinamikát nyújt modern ajtókoncepciókban is. A CR-GAMMA keresztváltó 4-fokozatú jelszint-illesztéssel biztosítja a tökéletes akusztikai hangolást.


A GLADEN GAMMA 130.2 Slim egy kompaktságra tervezett, mégis kompromisszummentes 2-utas frontrendszer, amely kifejezetten a szűkös beépítési mélységű járműajtókhoz optimalizált. Tipikus GAMMA DNS: maximális hangminőség és dinamika, rendkívül lapos kivitelben.

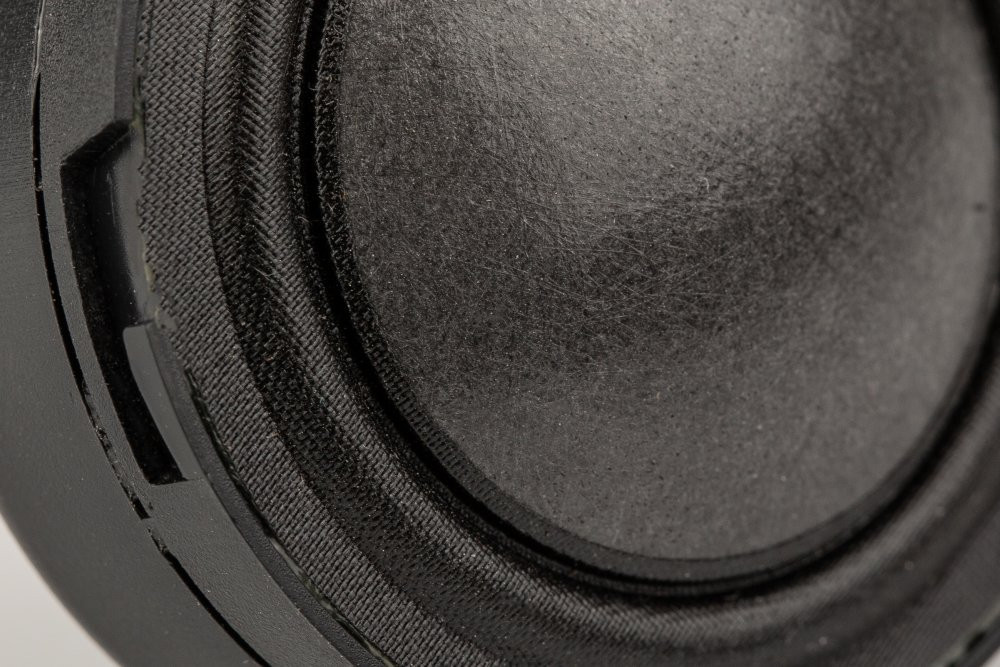

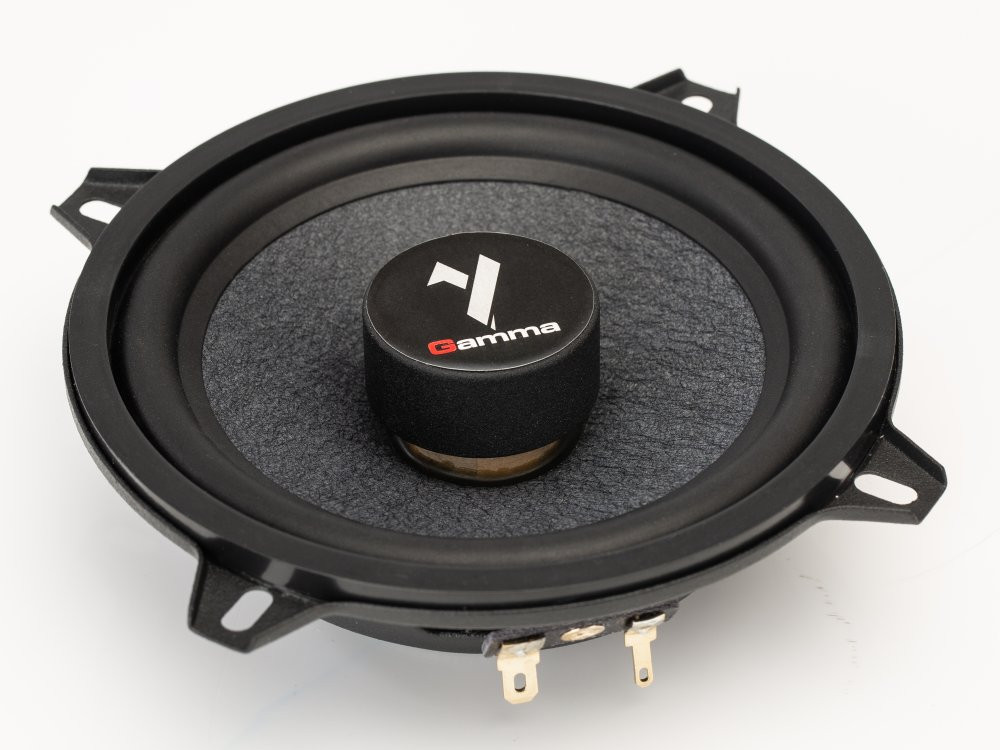

A mélyközép sugárzó lapos felépítése ellenére gyors, tiszta és kontrollált reprodukciót nyújt a kickbasszus- és a középtartományban. A hangok és a hangszerek természetes módon, precízen tagoltan szólalnak meg még kihívásokkal teli akusztikai környezetben is.

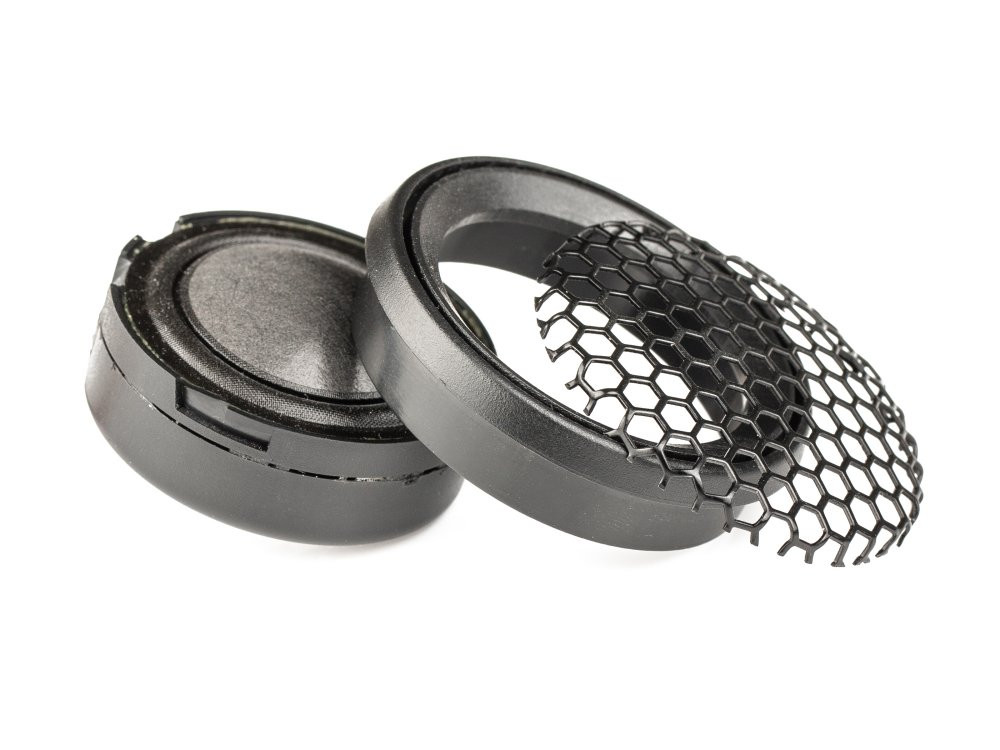

A magastartományban az újonnan kifejlesztett GAMMA GT25 magassugárzó nyűgöz le rendkívül finom, részletgazdag és térbeli előadásmódjával, amely hosszú távon is fáradságmentes zenehallgatást garantál.

A szetthez tartozó CR-GAMMA keresztváltó biztosítja a komponensek tökéletes együttműködését, támogatva a Bi-Amping bekötést és a rugalmas illesztést. Szakértő támogatás a 82/424-954 telefonon kaphat.

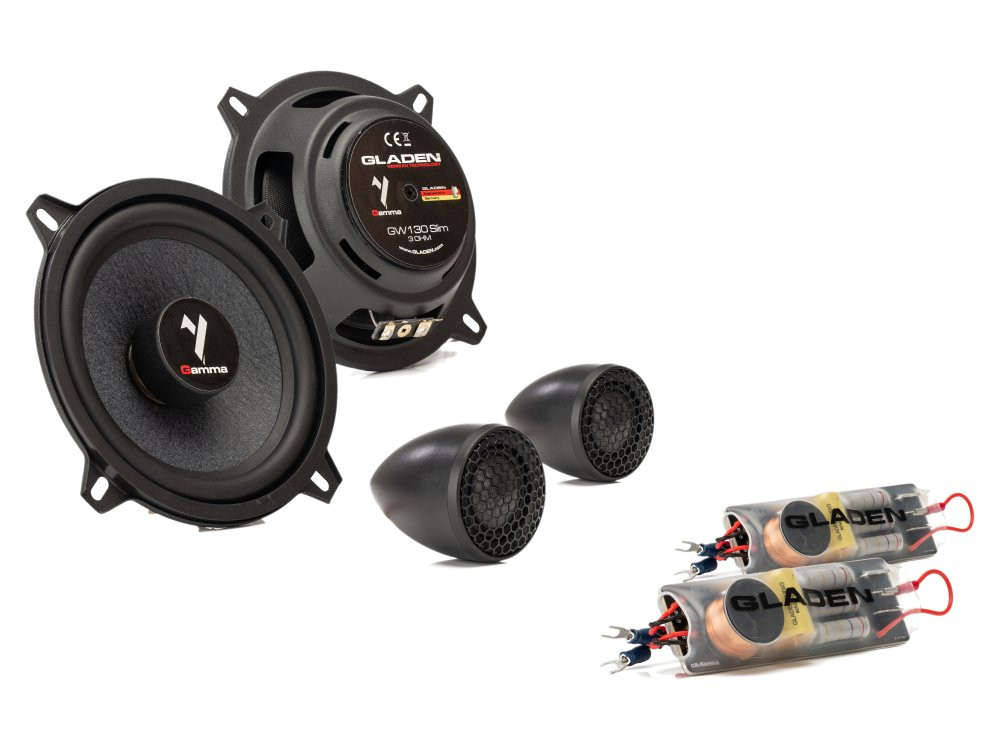

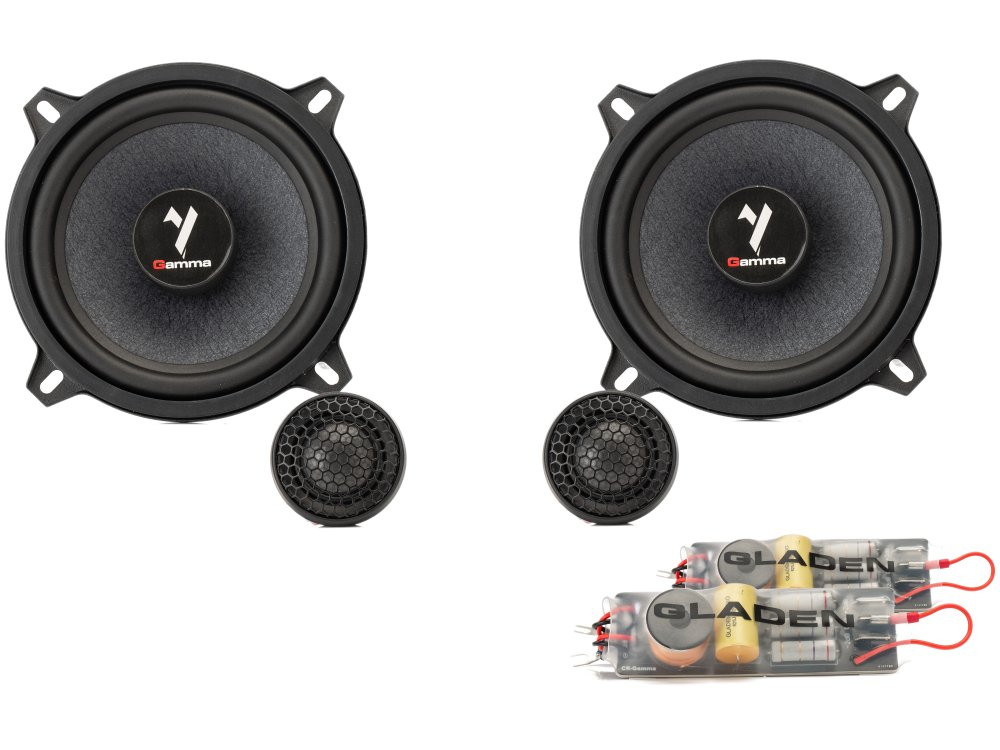

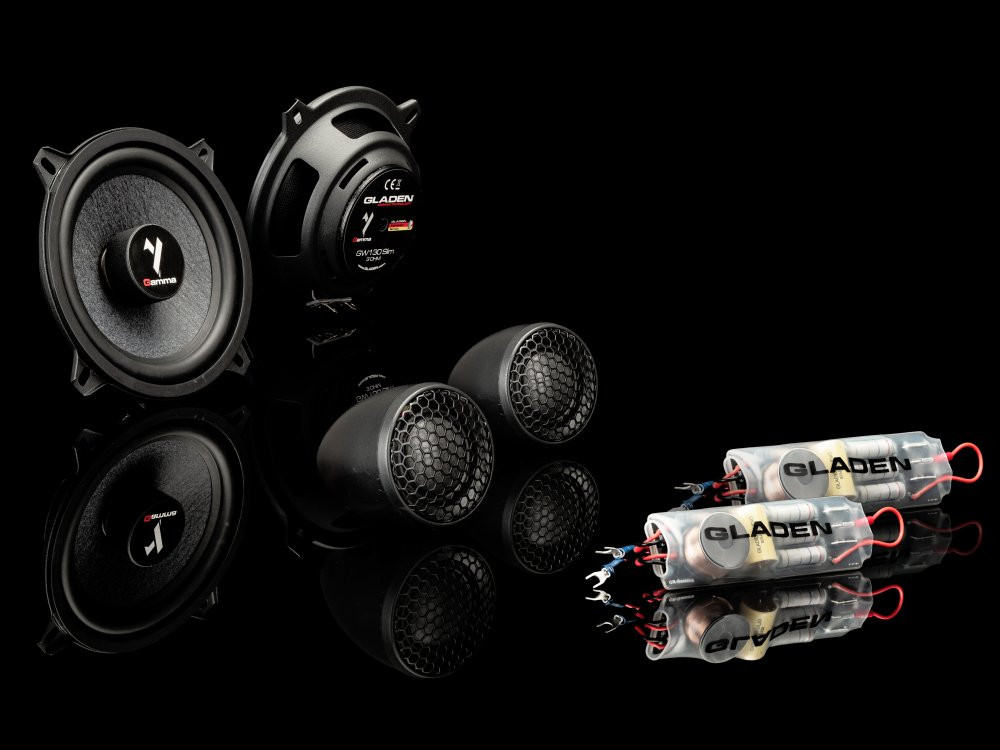

A csomag tartalma

• 2 db 130 mm-es Gamma Slim mélyközép sugárzó
• 2 db GAMMA GT25 magassugárzó
• 2 db CR-GAMMA keresztváltó
• Szerelési tartozékok

Kompatibilitás

Univerzális termék, amely minden olyan járműbe beépíthető, amely 13 cm-es (5 colos) első hangszóróhellyel és megfelelő beépítési mélységgel rendelkezik.

Technikai adatok és szakmai megjegyzések

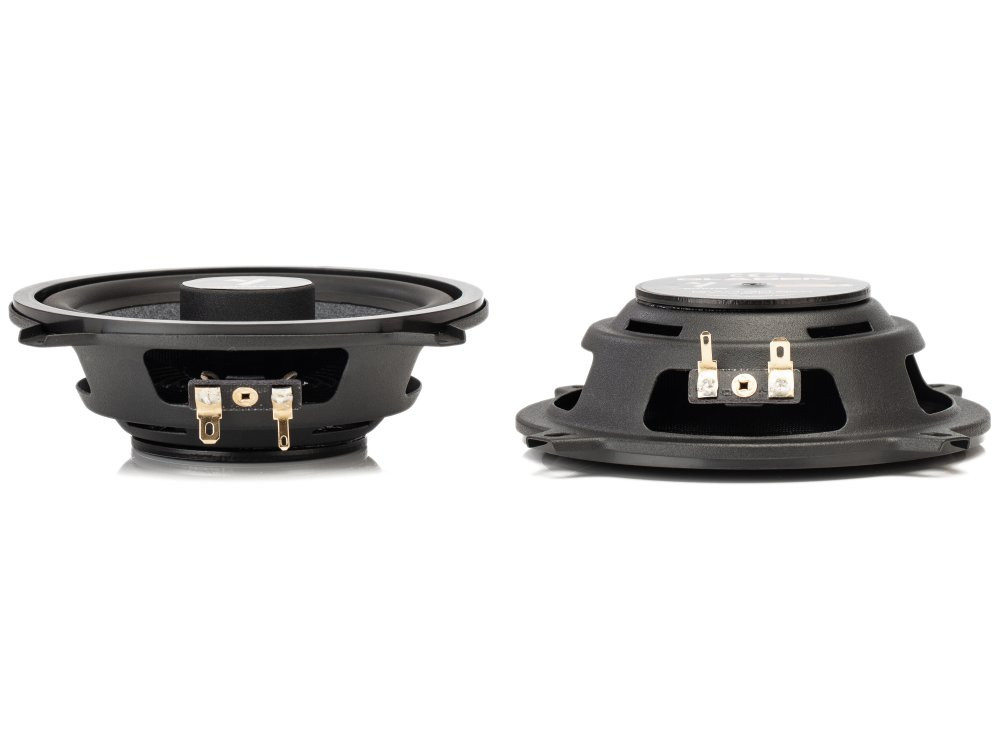

A készlet 130 mm-es mélyközép sugárzókkal és lapos kialakítással rendelkezik a nehéz beépítési viszonyok leküzdésére.

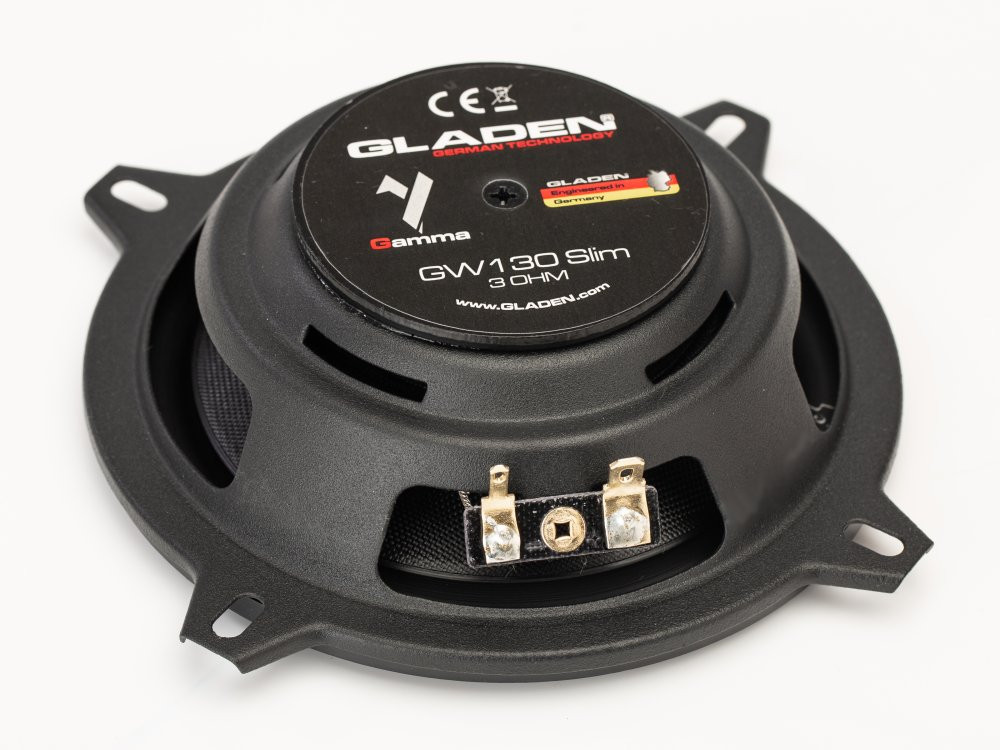

Mélyközép sugárzó adatai

• Átmérő: 130 mm
• Teljesítmény: 130 / 80 Watt
• Impedancia: 3 Ohm
• Fs: 108 Hz
• Re: 2,6 Ohm
• Qms: 4,97
• Qes: 1,65
• Qts: 1,24
• Vas: 4,36 liter
• Sq: 85 cm²
• Mms: 5,01 g

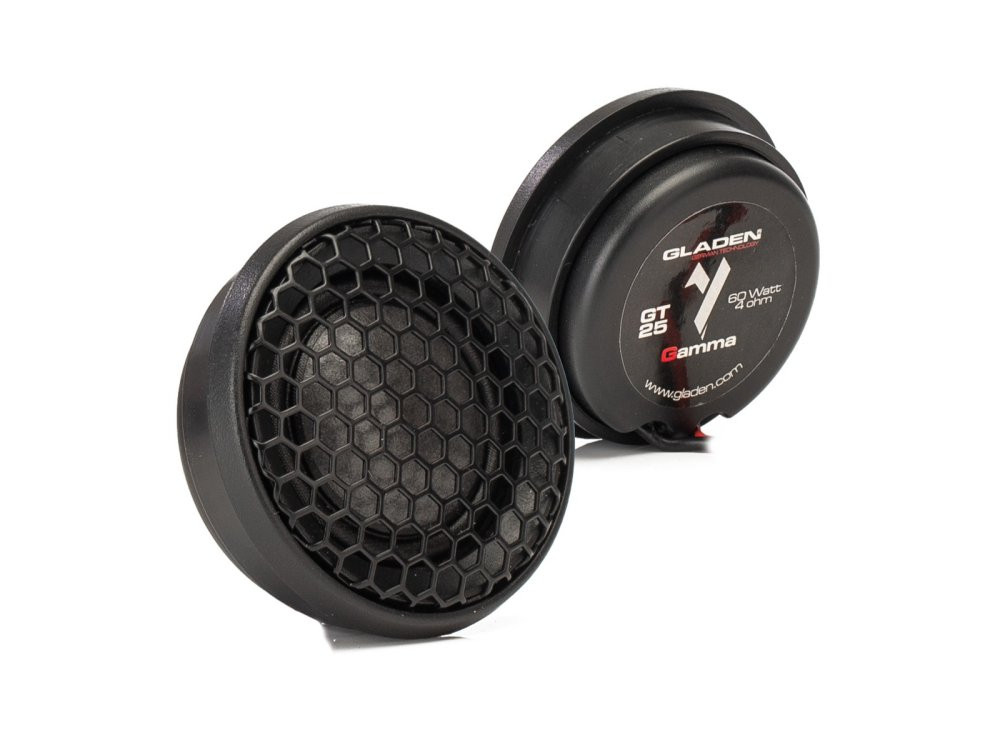

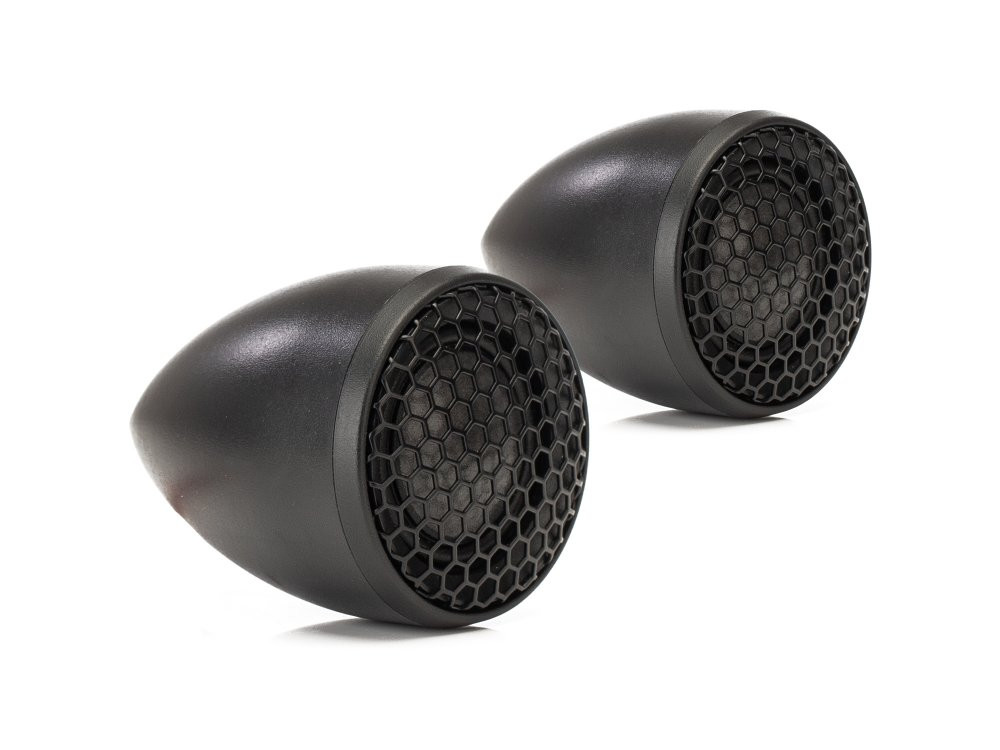

Magassugárzó adatai

• Átmérő: 25 mm
• Teljesítmény: 80 / 60 Watt (3,5 kHz | 24dB/Okt.)
• Impedancia: 4 Ohm
• Fs: 1050 Hz
• Re: 3,3 Ohm
• Sq: 6,6 cm²

Keresztváltó adatai

• Trennfrequenz: 2800 Hz
• Pegelanpassung (Hochtöner): 4 x 2db
• Bi-Amping-fähig: Ja

Részletes telepítési útmutató

Ellenőrzés:
1. Ellenőrizze a gyári (OEM) készülék és az ajtókárpit alatti helyet a hangszóró beépítési mélységéhez.
2. A gyári egység kiszerelését feszültségmentes állapotban végezze el.
3. Ellenőrizze az összes kábelcsatlakozás helyességét és folytonosságát feszültségmentes állapotban.
Csatlakozási sorrend:
1. A bekötési konfigurációt feszültségmentes állapotban végezze el.
2. Húzza be a dedikált hangszórókábeleket az erősítőtől vagy a keresztváltótól a hangszórókhoz.
3. Csatlakoztassa a keresztváltót és a kábeleket az utólagos egységek vagy az erősítő kimenetei szerint.
4. Csatlakoztassa a mélyközép sugárzókat és magassugárzókat a keresztváltó kimeneteire, szigorúan ügyelve a helyes polaritásra.
5. A teljes telepítést legutoljára csatlakoztassa a jármű tápellátásához.
6. Végezze el az akusztikai és szintbeállításokat a keresztváltó 4-fokozatú kapcsolójával.
7. Hajtson végre funkciópróbát alacsony hangerőn.
Hiba esetén:
1. Szerelje vissza a gyári állapotot vagy ellenőrizze a csatlakozásokat.
2. Hozza létre a digitális adatbusz vagy a tápellátás nyugalmi állapotát.
3. Ellenőrizze a polaritást és a keresztváltó bekötését.
4. Csatlakoztassa újra a rendszert a nyugalmi állapot után.

Szakmai figyelmeztetések

A magassugárzók nem megfelelő frekvenciavágással történő üzemeltetése vagy a helytelen impedancia-illesztés a komponensek károsodását okozhatja. Szakértő támogatás a 82/424-954 telefonon kaphat.

Kérdések és Válaszok

Mi a fő jellemzője a Gladen Gamma 130.2 Slim rendszernek?

A Gladen Gamma 130.2 Slim egy 2-Wege-Lautsprechersystem speziellem Fokus auf platzsparende Installation und herausragende Klangqualität. Der Tiefmitteltöner misst 130 mm und kombiniert eine Glasfaser-Nomex-Membran mit einer 25 mm Schwingspule für präzise Kickbass- und Mitteltonwiedergabe. Der GAMMA GT25 Hochtöner, gefertigt aus Carbon-Fiber-Graphene, liefert feine, räumliche Klangdetails. Die CR-GAMMA-Frequenzweiche mit 4-stufiger Pegelanpassung sorgt für nahtlose Integration und Flexibilität.

Milyen teljesítményt nyújt a rendszer?

Das Gladen Gamma 130.2 Slim bietet beeindruckende Leistungsdaten: Der Tiefmitteltöner hat eine Leistung von 130 Watt RMS bei 3 Ohm. Der Hochtöner verfügt über eine Leistung von 80 Watt RMS (3,5 kHz|24dB/Okt.) und arbeitet mit einer Impedanz von 4 Ohm. Die Frequenzweiche trennt bei 2800 Hz und unterstützt Bi-Amping mit einer vierstufigen Pegelanpassung von 2 dB pro Stufe.

Hogyan épül fel a magassugárzó?

Der Hochtöner des Gladen Gamma 130.2 Slim ist der GAMMA GT25 und besticht durch seine außergewöhnlich feine, räumliche Klangwiedergabe, die auf der Nutzung von Carbon-Fiber-Graphene basiert. Mit einem Durchmesser von 25 mm und einer 25 mm Schwingspule entwickelt er eine detaillierte Auflösung ohne Aufdringlichkeit.

Milyen technikai paraméterei vannak a mélyközép sugárzónak?

Der Tiefmitteltöner des Gladen Gamma 130.2 Slim weist bemerkenswerte Spezifikationen auf, mit einem Durchmesser von 130 mm und einer leistungsfähigen 25 mm Schwingspule. Die Impedanz beträgt 3 Ohm, Fs liegt bei 108 Hz, Re bei 2,6 Ohm, Qms bei 4,97, Qts bei 1,24, Vas bei 4,36 Litern, Sq bei 85 cm² und Mms bei 5,01 g.

Mi a keresztváltó szerepe?

Die Frequenzweiche des Gladen Gamma 130.2 Slim nutzt einen 12dB/okt Filter und erlaubt eine Trennfrequenz bei 2800 Hz, was für die harmonische Integration zwischen Tiefmitteltöner und Hochtöner entscheidend ist. Sie verfügt über eine 4-stufige Pegelanpassung und Bi-Amping-Fähigkeit.
