Gladen Audio Gamma 165.2 Slim 2 utas lapos komponens hangszóró szett, 165 mm

Fedezze fel a Gladen Gamma 165.2 Slim 16,5 cm-es (6.5") hangszórószettet, amelyet kifejezetten a korlátozott beépítési hellyel rendelkező járművekhez fejlesztettek ki. Ez a 2-utas rendszer a GAMMA-széria hangzási erősségeit ötvözi a rendkívül lapos kialakítással. A lapos felépítésű mélyközép hangszóró ütős kickbass-t biztosít, míg a GAMMA GT25 magassugárzó finom és térbeli hangvisszaadásról gondoskodik. A 130 | 80 Watt teljesítménynek és a 3 Ohm impedanciának köszönhetően a szett precíz hangzást kínál. A CR-GAMMA hangváltó révén az összes komponens optimálisan harmonizál egymással, és rugalmas illesztést tesz lehetővé a járműhöz. Ideális választás mindazoknak, akik a kis beépítési mélység ellenére sem szeretnének lemondani a magas minőségű hangzásról.

A GLADEN GAMMA 165.2 Slim kifejezetten a szűkös beépítési térrel rendelkező autókhoz készült, ahol mégis egy teljes értékű, erőteljes frontrendszer kialakítása a cél. A GAMMA-sorozat hangzási előnyeit rendkívül lapos felépítéssel kombinálja anélkül, hogy a precizitás, a dinamika és a zenei kifejezőerő csorbát szenvedne.

A lapos kialakítású mélyközép hangszóró meglepően ütős és kontrollált kickbass-t nyújt, amely érezhetően több testet és jelenlétet kölcsönöz az énekhangoknak és a hangszereknek. A kis beépítési mélység ellenére a hangkép stabil, tisztán strukturált és kiegyensúlyozott marad. Így a rendszer ideális a modern ajtóbeépítésekhez és a korlátozott helykínálattal rendelkező, járműspecifikus beépítési helyekre.

A magastartományban az újonnan kifejlesztett GAMMA GT25 magassugárzó kivételesen finom és térbeli reprodukcióval győz meg. Precízen felbontja a részleteket anélkül, hogy tolakodó lenne, és zökkenőmentesen illeszkedik a teljes hangképbe. Az eredmény egy nyitott, természetes színpadkép tiszta lokalizálhatósággal és kellemes, hosszan tartó hallgathatósággal.

A rendszerhez tökéletesen hangolt CR-GAMMA hangváltó biztosítja az összes komponens harmonikus együttműködését. Lehetővé teszi a rugalmas alkalmazkodást a beépítési pozícióhoz és a személyes zenei ízléshez, valamint megkönnyíti az integrációt a legkülönfélébb járművekbe. A magassugárzó rendszerspecifikus csatlakozója gyors és tiszta szerelést tesz lehetővé.

A GAMMA 165.2 Slim így az ideális megoldás mindazok számára, akik a kis beépítési mélység ellenére sem akarnak lemondani a teljes GAMMA-hangzásról: erőteljes, precíz és kompromisszumok nélkül zenei.

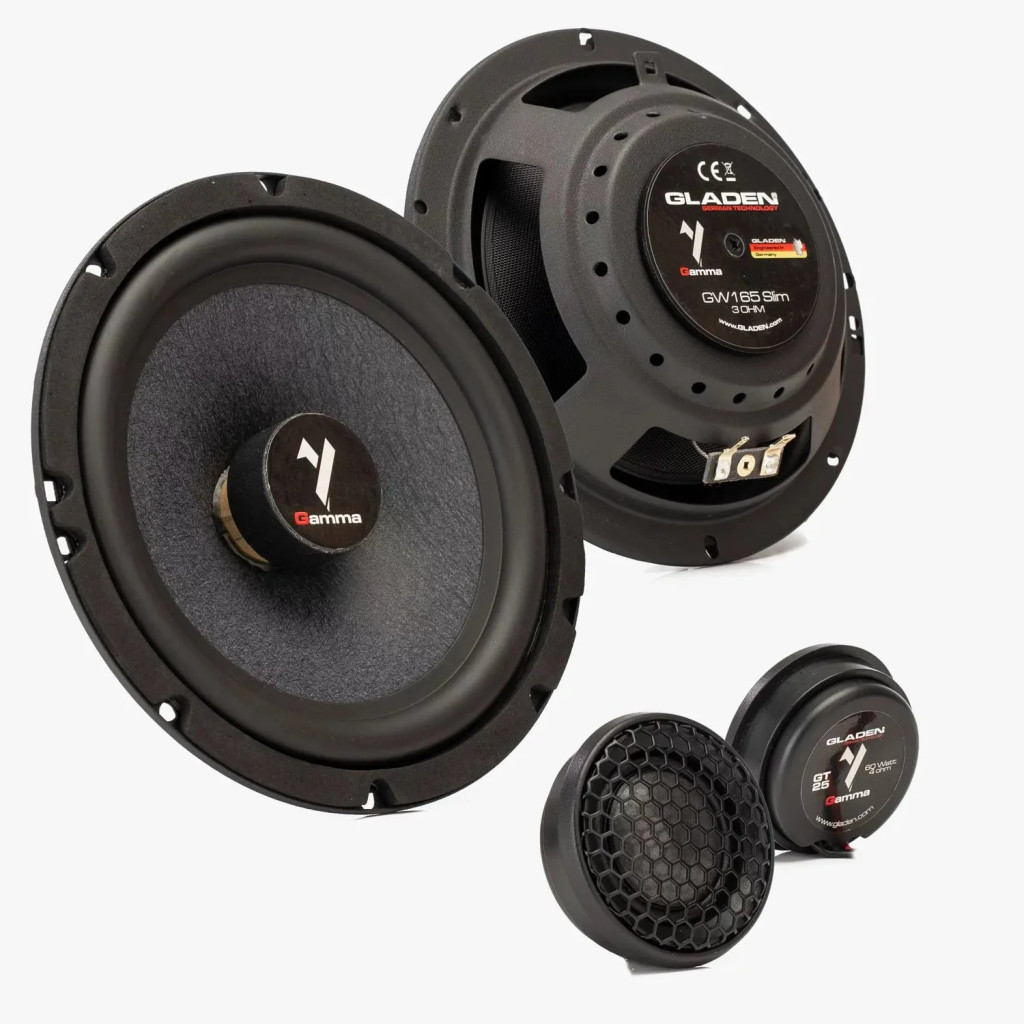

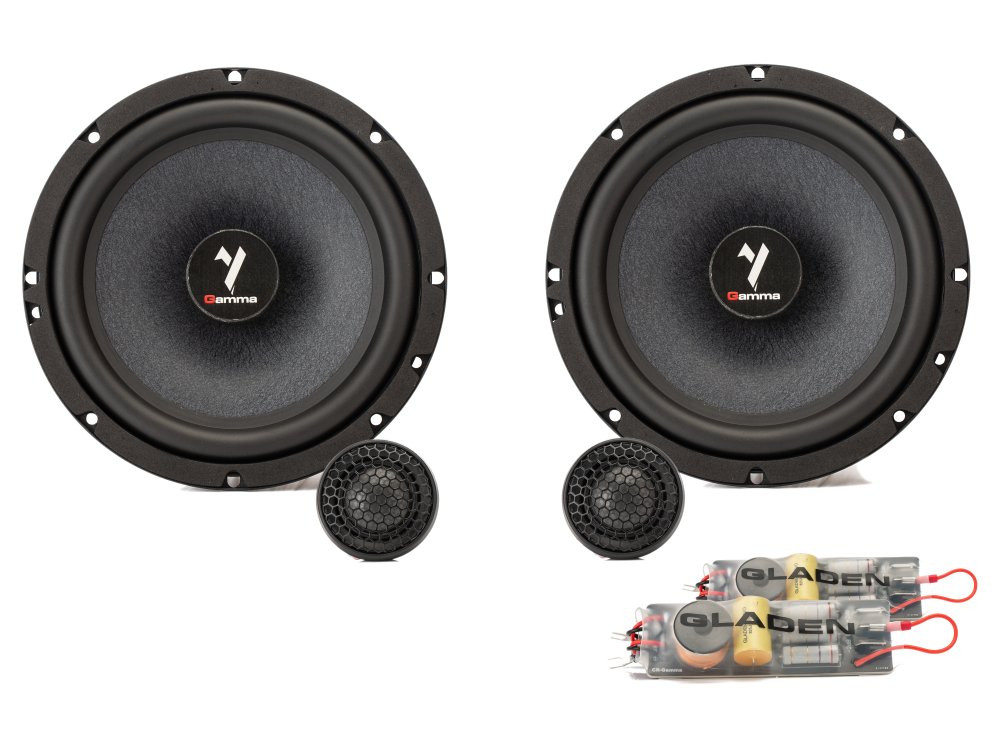

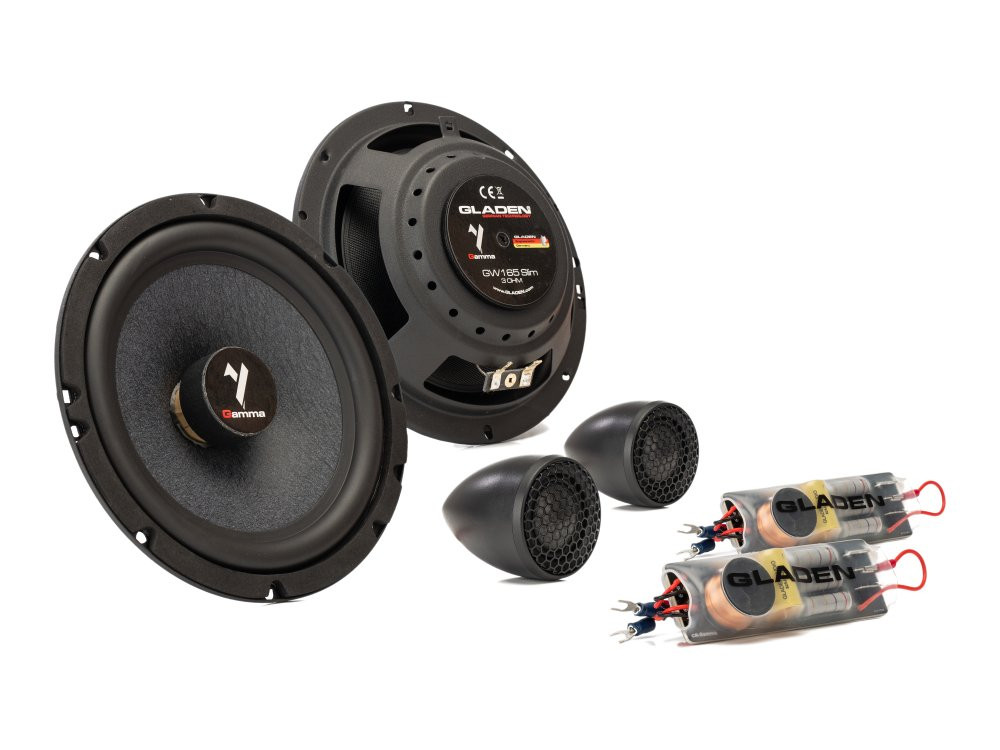

A csomag tartalma

• 165 mm-es hangszórórendszer (2 db lapos mélyközép hangszóró)
• 2 db GAMMA GT25 magassugárzó
• 2 db CR-GAMMA hangváltó
• 130 | 80 Watt teljesítmény
• 3 Ohm impedancia
• Üvegszál-Nomex membrán
• Lapos felépítés (Flachbauweise)

Kompatibilitás

Univerzális beépítés

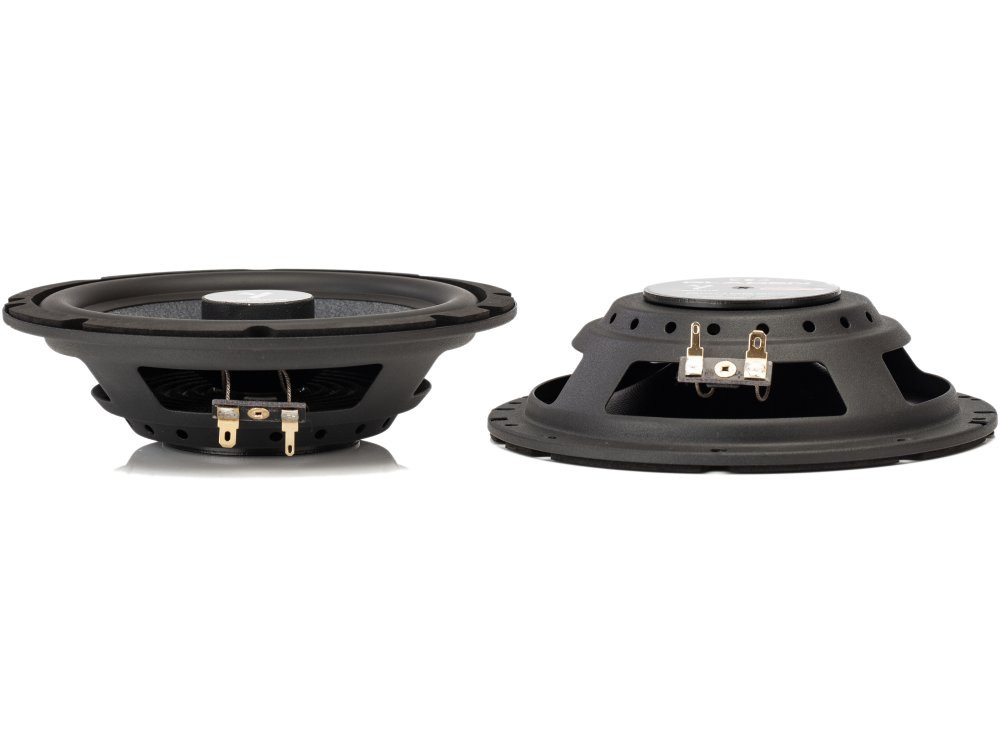

A 165 mm-es szabványos átmérőnek és a speciális lapos kialakításnak (Flachbauweise) köszönhetően a szett a legtöbb olyan autómodellbe beépíthető, ahol a gyári hangszórók helye nagyon szűkös, vagy az ablakemelő mechanika miatt rendkívül kis beépítési mélységre van szükség az ajtópanelekben.

Technikai adatok és szakmai megjegyzések

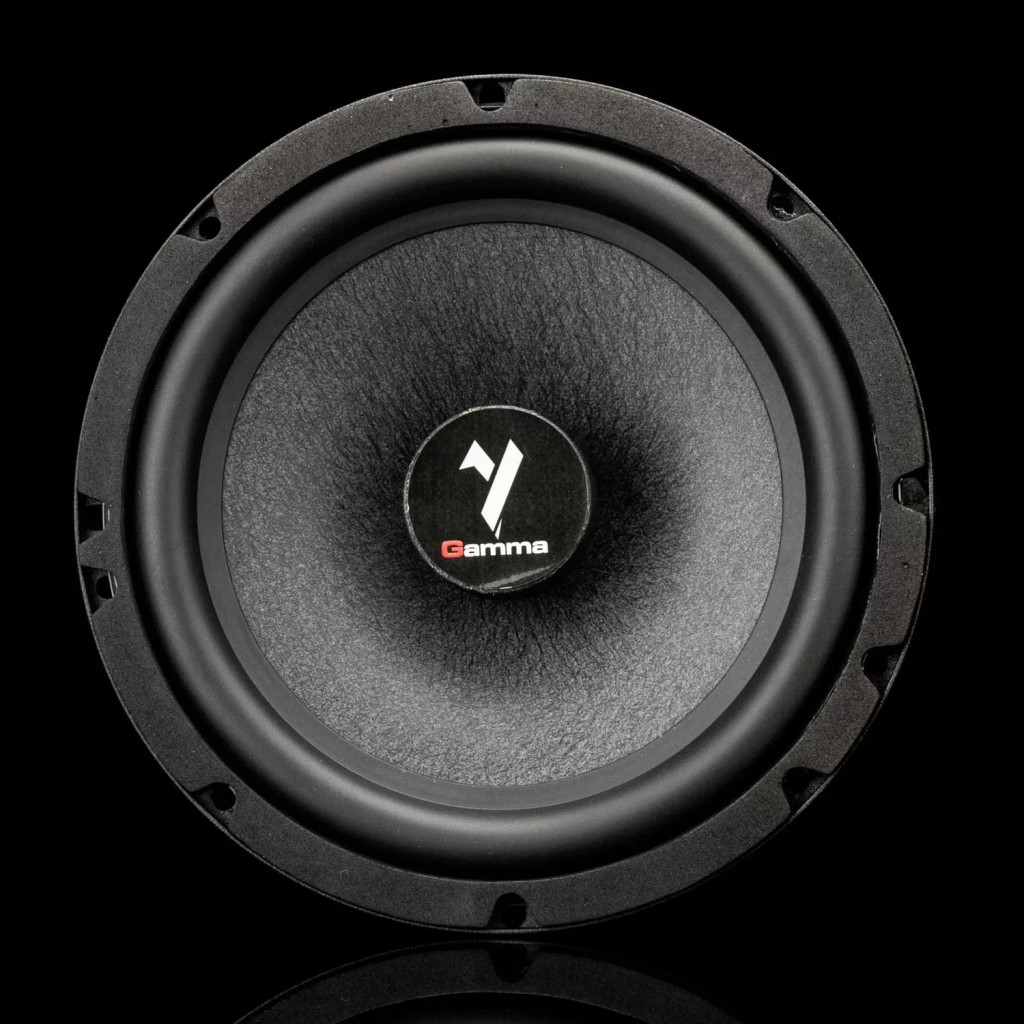

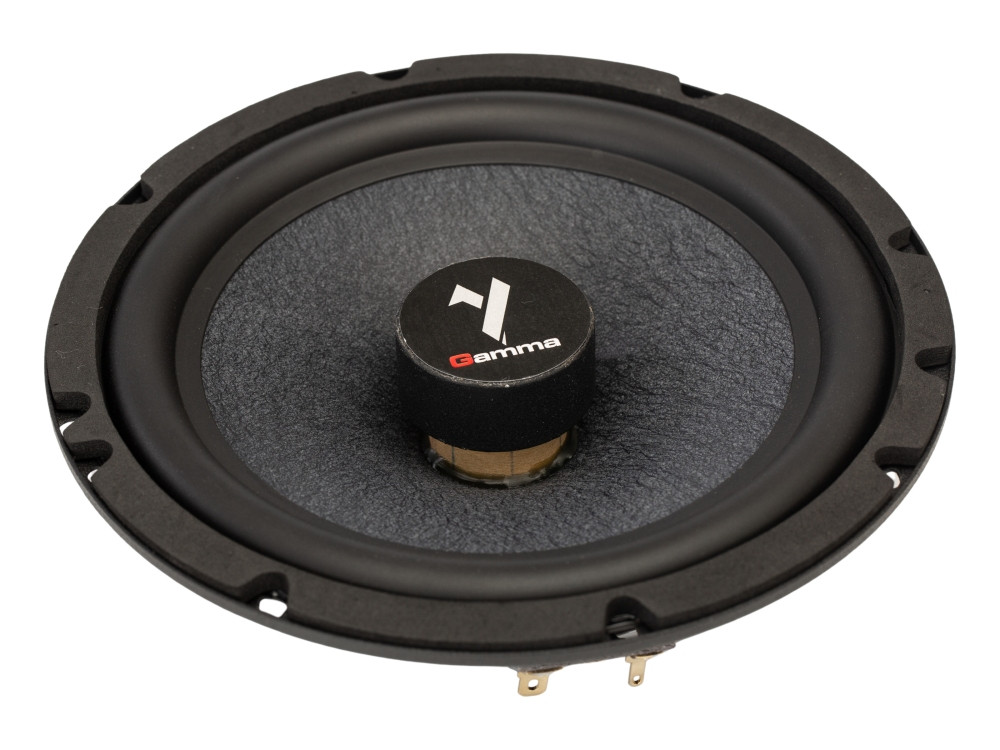

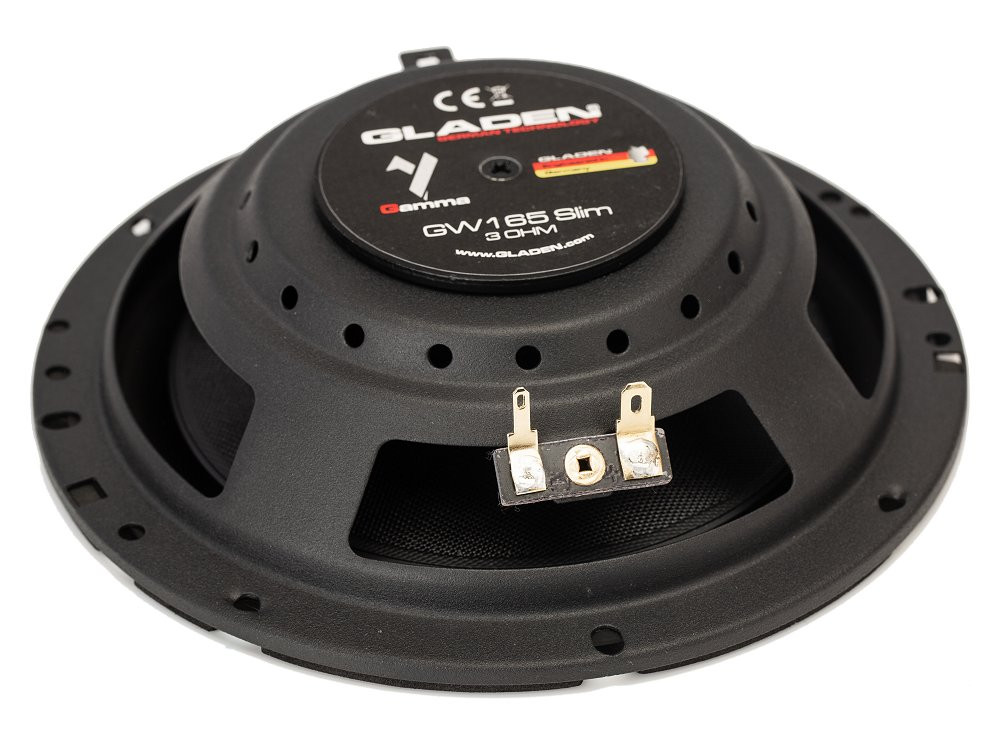

Mélyközép hangszóró jellemzői:

• Méret: 165 mm
• Üvegszál-Nomex membrán
• Nomex Spider (pille)
• 25 mm-es lengőtekercs
• Lapos felépítés

Magassugárzó jellemzői:

• 25 mm-es lengőtekercs
• Carbon-Fiber-Graphene (szénszál-grafén) anyag
• Műanyag ház csatolótérrel
• 4 Ohm impedancia

Hangváltó jellemzői:

• 12 dB/oktáv szűrő
• 4-fokozatú jelszint illesztés
• Kompakt, kis méretű felépítés

Mélyközép hangszóró technikai adatok:

• Átmérő: 165 mm
• Teljesítmény (Max | RMS): 130 | 80 Watt
• Impedancia: 3 Ohm
• Fs (rezonanciafrekvencia): 82 Hz
• Re (egyenáramú ellenállás): 2,6 Ohm
• Qms (mechanikai jóság): 5,21
• Qes (elektromos jóság): 0,99
• Qts (teljes jóság): 0,83
• Vas (ekvivalens térfogat): 9,5 liter
• Sq (membránfelület): 135 cm²
• Mms (mozgó tömeg): 10,1 g

Magassugárzó technikai adatok:

• Átmérő: 25 mm
• Teljesítmény: 80 | 60 Watt (3,5 kHz | 24dB/Okt.)
• Impedancia: 4 Ohm
• Fs (rezonanciafrekvencia): 1050 Hz
• Re (egyenáramú ellenállás): 3,3 Ohm
• Sq (membránfelület): 6,6 cm²

Hangváltó technikai adatok:

• Keresztezési frekvencia: 2800 Hz
• Jelszint illesztés (magassugárzó): 4 x 2 dB
• Bi-Amping képesség: Igen

Részletes telepítési útmutató

1. A telepítés megkezdése előtt áramtalanítsa a járművet a gyújtás kikapcsolásával, hogy elkerülje az elektromos rövidzárlatokat a beszerelés során.

2. Szakszerűen és óvatosan távolítsa el az ajtókárpitokat. Ügyeljen a rögzítő patentok épségére. Szükség esetén használjon megfelelő rádió beépítő keret és ajtópanel eltávolító szerszámokat.

3. A mélyközép hangszóró extrém lapos kialakítását (Flachbauweise) kihasználva építse be a hangszórót a gyári helyre. A megfelelő akusztikai tömítés és a stabil rögzítés érdekében javasolt járműspecifikus hangszóró kiemelő gyűrűk és rezgéscsillapító anyagok (pl. alubutil) használata az ajtólemezeken.

4. A GT25 magassugárzót a legjobb térbeli hangzás elérése érdekében szabadon, akadálymentesen helyezze el a gyári helyeken (A-oszlop vagy ajtóháromszög).

5. A CR-GAMMA hangváltót olyan jól hozzáférhető, de nedvességtől védett helyre szerelje be (pl. az ajtókárpit mögött védett üregbe), ahol a négyfokozatú jelszint illesztést a beszerelés után könnyedén be tudja állítani a saját ízlésének megfelelően.

6. Csatlakoztassa a kábeleket, szigorúan ügyelve a helyes polaritásra (+ és -) a fázishibák elkerülése végett. A rendszer Bi-Amping képes, így akár külön erősítő csatornákról is meghajtható.

7. Az ajtókárpitok visszaszerelése előtt végezzen átfogó tesztet alacsony hangerőn, és ellenőrizze, hogy az ablakemelő szerkezet mechanikája szabadon mozog-e a lapos hangszóró mágnese mögött.

Szakmai figyelmeztetések

A beszerelést és a kábelek csatlakoztatását kizárólag a polaritás szigorú betartásával szabad elvégezni. A helytelen fázisú bekötés a basszus frekvenciák drasztikus kioltásához és erőtlen, zavaros hangképhez vezet. A modern, digitális adatbusz (CAN Bus) rendszerekkel szerelt járműveknél a hangszórócsere fizikai beavatkozás, ezért a csatlakozóknál fokozottan figyeljen a gyári kábelköteg épségére. A garancia kizárólag szakszerű beépítés esetén érvényes, a felhasználói hibából, túlterhelésből vagy fizikai sérülésből (pl. beszakadt membrán) eredő károkra nem vonatkozik. Szakértő támogatás a 82/424-954 telefonon kaphat.

Kérdések és Válaszok

Hogyan működik a Gladen Gamma 165.2 Slim rendszer?
A Gladen Gamma 165.2 Slim egy 2-utas rendszer, amelyet kifejezetten a korlátozott beépítési hellyel rendelkező járművekhez fejlesztettek ki. Egy lapos kialakítású mélyközép hangszórót és egy újszerű GT25 magassugárzót ötvöz. A mélyközép hangszóró üvegszál-Nomex membránnal rendelkezik, amely dinamikus kickbass-t biztosít, míg a Carbon-Fiber-Graphene anyagból készült magassugárzó finom és térbeli reprodukciót nyújt. Döntő fontosságú jellemző a CR-GAMMA hangváltó, amely az összes komponenst harmonikusan összehangolja. A rendszer 130/80 Watt teljesítménnyel üzemeltethető, és kompakt felépítése ellenére precíz és erőteljes hangzást kínál.

Milyen technikai jellemzőkkel rendelkezik a Gamma 165.2 Slim mélyközép hangszórója?
A Gladen Gamma 165.2 Slim mélyközép hangszórója számos technikai részlettel büszkélkedhet, amelyek meghatározzák a teljesítményét. Átmérője 165 mm, és üvegszál-Nomex membránnal van felszerelve, amely egy Nomex pilléhez (Spider) csatlakozik. Ez a konfiguráció kontrollált és ütős basszusviselkedést tesz lehetővé. A 25 mm-es lengőtekercs rendkívül hatékonyan működik a 3 Ohmos impedanciával. A technikai paraméterek közé tartozik a 82 Hz-es rezonanciafrekvencia (Fs), a 0,99-es elektromos jósági tényező (Qes) és az 5,21-es mechanikai jósági tényező (Qms).

Milyen szerepet játszik a hangváltó a Gamma 165.2 Slim esetében?
A Gamma 165.2 Slim rendszer CR-GAMMA hangváltója központi szerepet tölt be, mivel biztosítja a megfelelő vágást és frekvenciaelosztást a mélyközép- és a magassugárzó között. A 12 dB/oktávos szűrővel és a 2800 Hz-es keresztezési frekvenciával úgy választja szét a frekvenciákat, hogy minden hangszóró az optimális teljesítményét nyújthassa. A hangváltó emellett 4-fokozatú, 2 dB-es lépésekben történő jelszint illesztést kínál a magassugárzóhoz, ami egyéni hangzásbeállítást tesz lehetővé. A hangváltó Bi-Amping képes is, ami azt jelenti, hogy szükség esetén külön erősítőcsatornákról is meghajtható.

Milyen anyagokat használnak a Gamma 165.2 Slim magassugárzójában?
A Gladen Gamma 165.2 Slim magassugárzója műanyag házat használ csatolótérrel, és kiváló minőségű Carbon-Fiber-Graphene (szénszál-grafén) anyagból készül. Ezek az anyagok kiváló akusztikai részletvisszaadást biztosítanak. A szintén a magassugárzó részét képező 25 mm-es lengőtekercs a magas hangok precíz felbontását teszi lehetővé 4 Ohmos impedancia mellett. A magassugárzó teljesítménye 80 | 60 Watt (3,5 kHz | 24dB/Okt. mellett), ami garantálja, hogy a legigényesebb zeneszámok is tisztán és kiegyensúlyozottan szólaljanak meg.

Hogyan alakul a Gamma 165.2 Slim elhelyezése a járművekben?
A Gladen Gamma 165.2 Slim a modern ajtóbeépítésekhez és a korlátozott hellyel rendelkező pontokhoz lett tervezve. A 165 mm-es mélyközép hangszóró lapos kialakításának, valamint a kompakt magassugárzónak köszönhetően a rendszer problémamentesen beépíthető azokra a területekre, ahol a hely szűkös. A rugalmas hangváltó révén optimálisan igazodhat az adott beépítési pozícióhoz. A kis beépítési mélység biztosítja, hogy a hangzás a korlátozott helykínálat ellenére is megőrizze precizitását és dinamikáját, és kompromisszumok nélküli, hosszú távú zenei élményt nyújtson.

Milyen teljesítményadatokat kínál a Gamma 165.2 Slim rendszer?
A Gladen Gamma 165.2 Slim a teljesítmény és a precizitás lenyűgöző kombinációját nyújtja. A 130 Wattos (Max/Peak) és 80 Wattos (RMS) terhelhetőséggel, valamint a 3 Ohmos impedanciával ez a rendszer biztosítja az igényes zenei műfajok erőteljes és tiszta visszaadását. A 12 dB/oktáv szűrővel ellátott különálló hangváltó hatékony frekvenciavágást biztosít 2800 Hz-en. Ezenfelül a magassugárzó a finom 25 mm-es lengőtekercsével olyan lenyűgöző hanghűséget garantál, amely a legapróbb zenei részleteket is kiemeli.

Hogyan befolyásolja a GT25 magassugárzó a Gamma 165.2 Slim hangzását?
A Gladen Gamma 165.2 Slim újonnan kifejlesztett GT25 magassugárzója döntő jelentőségű a rendszer finom és térbeli hangvisszaadásában. Kialakításának és a Carbon-Fiber-Graphene anyag használatának köszönhetően a magassugárzó nagy pontossággal bontja fel az akusztikai részleteket anélkül, hogy agresszívvé válna. A tiszta lokalizálhatóság és a nyitott hangkép a karcsú és célzott kialakítás révén folyamatosan megmarad. Az 1050 Hz-es rezonanciafrekvenciával (Fs) és a 3,3 Ohmos egyenáramú ellenállással (Re) a GT25 zökkenőmentesen simul a teljes hangképbe, és lenyűgöző hallgatási élményt nyújt.

Milyen specifikus Thiele-Small paraméterekkel rendelkezik a Gamma 165.2 Slim?
A Gladen Gamma 165.2 Slim specifikus Thiele-Small paraméterekkel rendelkezik, amelyek meghatározzák az átviteli tulajdonságait. A mélyközép hangszóró rezonanciafrekvenciája (Fs) 82 Hz, elektromos jóságfoka (Qes) 0,99, míg mechanikai jóságfoka (Qms) 5,21. Ezek a paraméterek jelentősen befolyásolják a basszusvisszaadást és a rendszer általános rezonanciáját. A teljes jósági tényező (Qts) 0,83, az ekvivalens térfogat (Vas) pedig 9,5 liter, ami hangsúlyozza a rendszer azon képességét, hogy a kompakt beépítési helyeken is stabil és dinamikus basszustereket tudjon létrehozni.

Milyen telepítési tippek vannak a Gamma 165.2 Slim rendszerhez?
A Gladen Gamma 165.2 Slim telepítésekor fontos a rendszer egyedülálló, lapos kialakításának optimális kihasználása. A 165 mm átmérőjű mélyközép hangszóró problémamentesen integrálható a korlátozott helykínálattal rendelkező modern ajtókba. Ügyeljen arra, hogy a magassugárzót szabadon helyezze el, nehogy roncsolja a GT25 tiszta, térbeli hangvisszaadását. A mellékelt hangváltót egy könnyen hozzáférhető helyre kell felszerelni, hogy a magassugárzó négyfokozatú jelszint illesztése egyszerűen beállítható legyen. Ha minden technikai előírást figyelembe vesz, a telepítés hatékony lesz, a hangzás pedig maximálisan optimalizált.

Miben különbözik a Gladen Gamma 165.2 Slim más rendszerektől?
A Gladen Gamma 165.2 Slim a helytakarékosság és a hangminőség zseniális kombinációjával emelkedik ki a konkurens rendszerek közül. A mélyközép hangszóróban üvegszál-erősítésű Nomex membránt, míg a magassugárzóban Carbon-Fiber-Graphene anyagot alkalmaz. A speciálisan hangolt CR-GAMMA hangváltó 12 dB/oktávos szűrővel és Bi-Amping képességgel jelentősen hozzájárul a precíz hangminőséghez. A rendszer 3 Ohmos impedanciájával és 130 | 80 Wattos teljesítményével kiegyensúlyozott és erőteljes zenei reprodukciót nyújt még a térben korlátozott beépítések esetén is. Ezek a technikai adottságok és az extrém lapos kialakítás teszik a rendszert egyedülállóvá.
