Csatlakozás: ISO / Mini ISO
Csatlakozás: OEM kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna ISO(m) > DIN(m)
Kék: +12 V-os távirányító*
Blaupunkt / Delphi / VDO OEM eszközzel rendelkező járművek
ISO tápcsatlakozóban CAN busszal rendelkező járművek
Mini ISO csatlakozóban C-2 analóg kormánykerék-távirányító nélküli járművek
Visteon / Daiichi / UConnect OEM eszköz nélküli járművek
Blue&Me > Blue&Me modullal rendelkező járműveknél a Blue&Me modulnak telepítve kell maradnia
DIP kapcsolók beállításai az utángyártott eszköz gyártójának megfelelően (lásd BDA)
A következő járművekhez alkalmas:
Fiat 500 (ZAF 312) 2007.10. - 2015.07.
Szín: Bézs
Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek.
Piros: +12V gyújtás 15-ös csatlakozó
Narancssárga: +12V világítás 58-as csatlakozó
Lila/fehér: +12V tolatójel
Rózsaszín: sebességjel
Zöld: földelés, kézifékjel
Kimeneti terhelhetőség: max. 250 mA
250 mA-nél nagyobb áramigény:
1 relé, tekercsellenállás min. 75 ohm
2 relé, tekercsellenállás min. 150 ohm
Kormánykerékre szerelhető távirányító

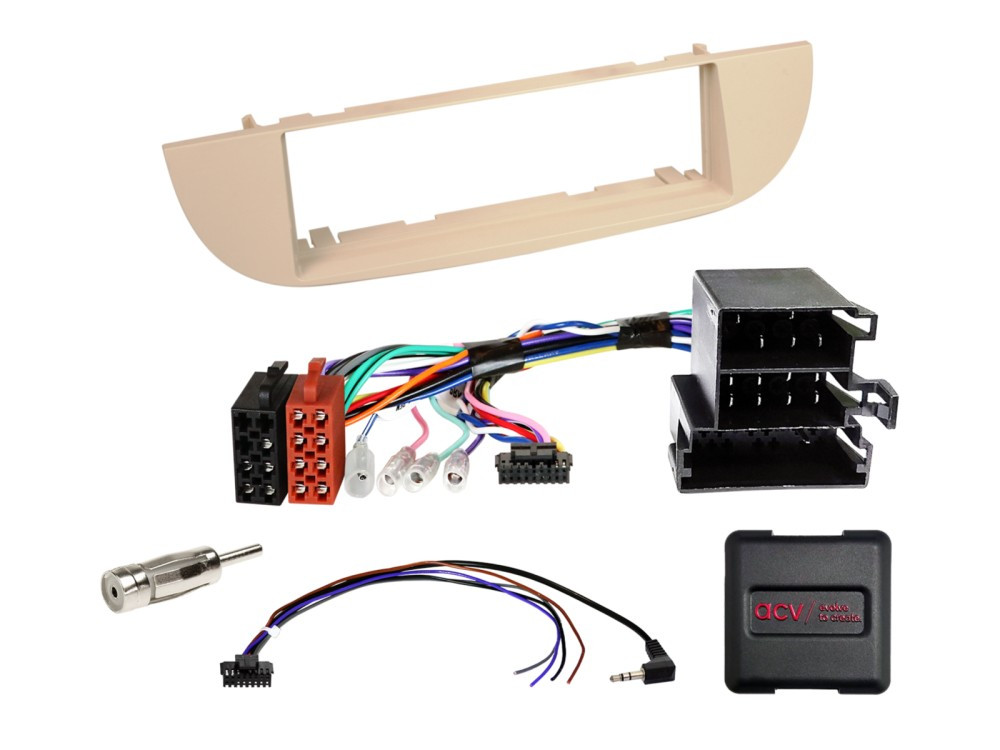

Szállítási tartalom:
1-DIN rádiópanel Fiat 500 10/2007-07/2015, bézs, különálló > Cikkszám: 281094-23-0
kormánytávkapcsoló Citroen/Fiat/Ford/Opel/Peugeot Mini ISO többvezetékes, különálló > Cikkszám: 42xfa004-0
Antenna adapter ISO(f)>DIN(m) 25cm, különálló > Cikkszám: 1503-00-0
Opcionális:
*Aktív rendszer adapter Alfa Romeo/Lancia ISO>ISO > Cikkszám: 13-1001-50
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
