CAN busz

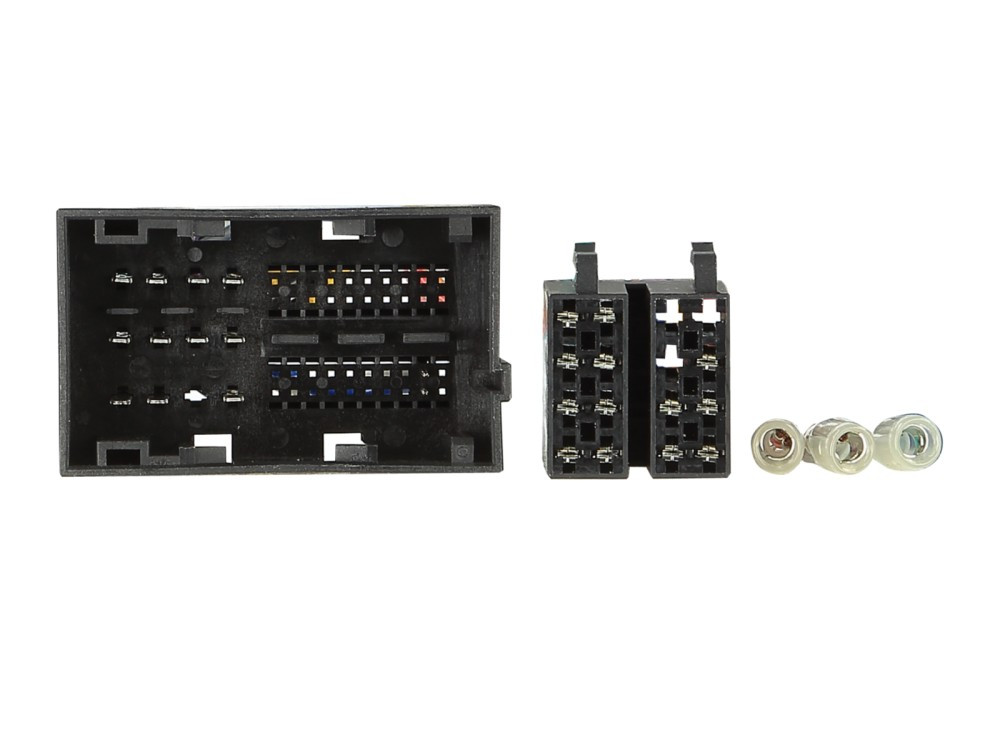

Csatlakozás: 52 tűs Fiat csatlakozó
Csatlakozás: OEM kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna Fakra (f)anya > DIN (m)apa
Csatlakozás: OEM tolatókamera > RCA (m) sárga tolatókamera bemenet
Continental 250VP1 / 250VP2 OEM eszközzel szerelt járművek
UConnect OEM eszközzel szerelt járművek
Daiichi OEM eszközzel szerelt járművek*
Kormánykerék távirányító gombjai:
2 x 4 rádióvezérlő funkció, első kormánykerék
Beszerelés után napi kilométeróra hibakijelzővel ellátott járművek > DIP kapcsoló beállítása az áramköri lap alatt:
DIP kapcsoló beállításának beállítása feszültség nélkül
1. DIP kapcsoló be / 2. DIP kapcsoló ki / fehér kábelhíd nyitása vagy zárása
1. DIP kapcsoló ki / 2. DIP kapcsoló be / fehér kábelhíd nyitása vagy zárása
6. DIP kapcsoló be > 250VP1 OEM HU
6. DIP kapcsoló be > 250VP2 OEM HU
Nyitás fehér kábelhíd > Blue&Me OEM funkció
1. DIP kapcsoló ki / 2. DIP kapcsoló ki / Nyissa ki a fehér kábelhídat > Daiichi OEM eszköz
CAN busz stabilitásának visszaállítása az átalakítás után
A folyamatosan megjelenő hibaüzenetekkel és más szoftvercsomagokkal rendelkező járművek nem kompatibilisek
A fedélzeti számítógép járműbeállításai nem támogatottak**
A távolsági fényszóró asszisztens nem támogatott
A vezetéstámogató rendszerek nem támogatottak
A dátum/idő beállítása nem támogatott**
Gyári tolatókamerával rendelkező járművek OEM csatlakozó kiosztása:
Piros: 31-es érintkező Videó+
Fehér: 32-es érintkező Videó-
Fekete: 33-as érintkező Árnyékolás
DIP kapcsolók beállításai az utángyártott eszköz gyártója szerint (lásd BDA)
A következő járművekhez alkalmas:
Citroen
Citroen Jumper (250) 05/2014 - 10/2022*
Citroen Jumper (250) 10/2022 - 06/2024*
Citroen e-Jumper (259) 10/2021 - 06/2024*
Citroen relé (250) 2006-2024
Fiat
Fiat 500 (ZAF 312) 2016/07 - 2023
Fiat 500L (ZAF 199) 2012.10.-2017.07.
Fiat 500L (ZAF 199) 2017.07.-2022.03.
Fiat Doblo (ZAF 263) 2015.01.-2022.06.
Fiat Ducato (ZFA 250) 2014.05.–2021.11.*
Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024*
Opel Movano Electric Cargo C (Y) 10/2021 - 2024.01.*
Peugeot
Peugeot Boxer (Y) 2014.09. - 2019.12.*
Peugeot Boxer (Y) 2018.08. - 2024.06.*
Peugeot e-Boxer (Y) 2021.10. - 2024.06.*
Szín: Zongoralakk fekete
Rádió kijelző kivágás: 172 mm x 98,5 mm
A következő jelek állnak rendelkezésre:
Az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Piros: +12V gyújtás 15-ös csatlakozó
Narancssárga: +12V világítás 58-as csatlakozó
Lila/fehér: +12V tolatójel
Rózsaszín: sebességjel
Zöld: földelés GND kézifékjel
Kimeneti terhelhetőség: max. 250 mA
250 mA-nél nagyobb áramigény:
1 relé, tekercsellenállás min. 75 ohm
2 relé, tekercsellenállás min. 150 ohm Kormánykerék távirányító
*Daiichi OEM készülékkel felszerelt járművek, fekete kábelköteggel > Távolítsa el az adapter kábelkötegét a vezetőoldali rádiónyílásból
*Közvetlenül bekötött OEM Daiichi készülékkel felszerelt járművek, a színes kábelek nem kompatibilisek > Cikkszám: 42a-1094-018
**Fedélzeti számítógép beállításai:
2-DIN készlet Citroen/Fiat/Opel/Peugeot OEM készülékinformációs adapterrel > Cikkszám: 62-1094-35-2

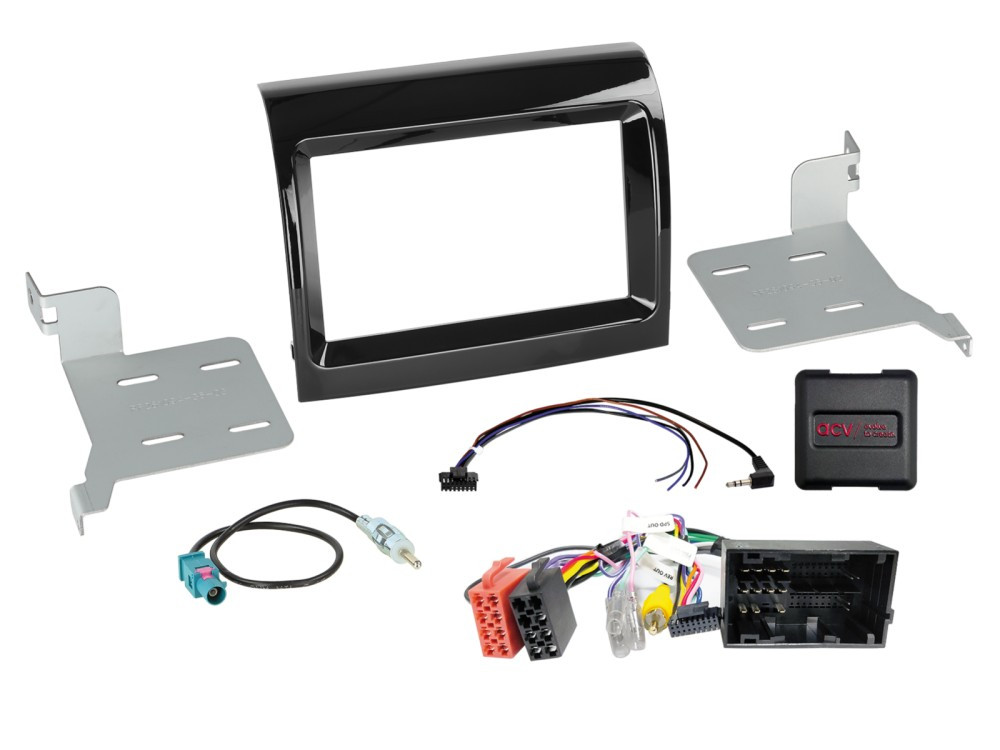

Szállítási tartalom:

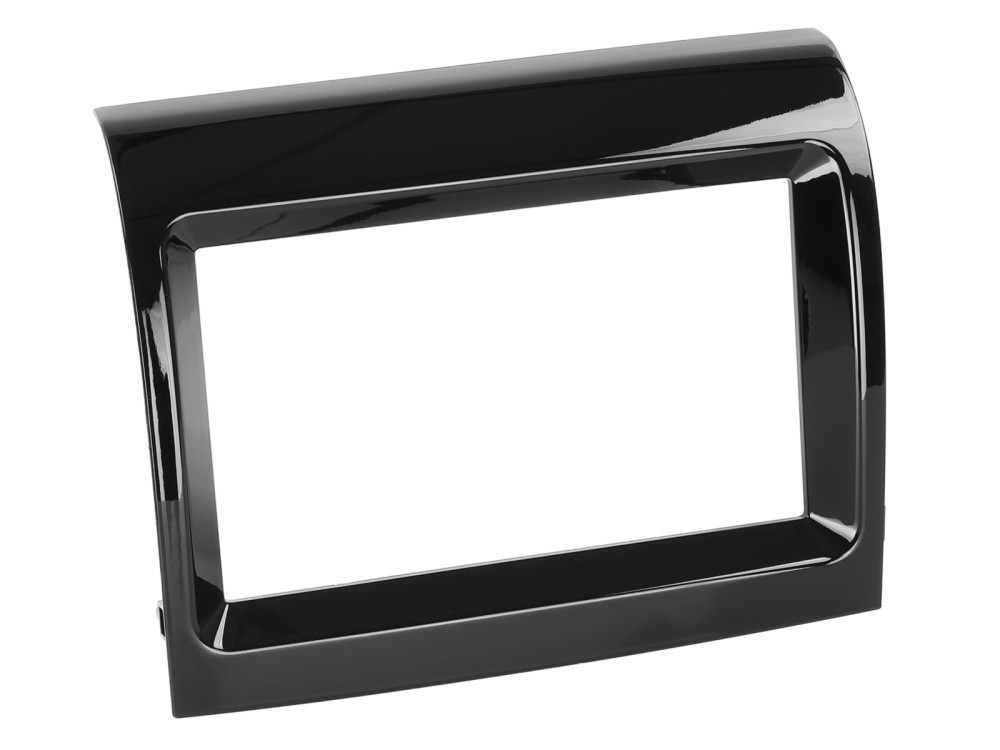

2-DIN rádió előlap Citroen/Fiat/Opel/Peugeot modellekhez OEM készülékhez > Cikkszám: 381094-35-1
kormánytávkapcsoló Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi Multilead > Cikkszám: 42xfa019
Passzív Fakra (m) apa > DIN (m) apa antenna adapter > Cikkszám: 1524-01
Opcionális:
Tárolórekesz 2-DIN rádió előlapokhoz, rövid változat > Cikkszám: 271000-10
INBAY® tárolórekesz 2 DIN-es előlapokhoz, csavarozható, 5W > Cikkszám: 241000-10-1
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
