CAN-busz

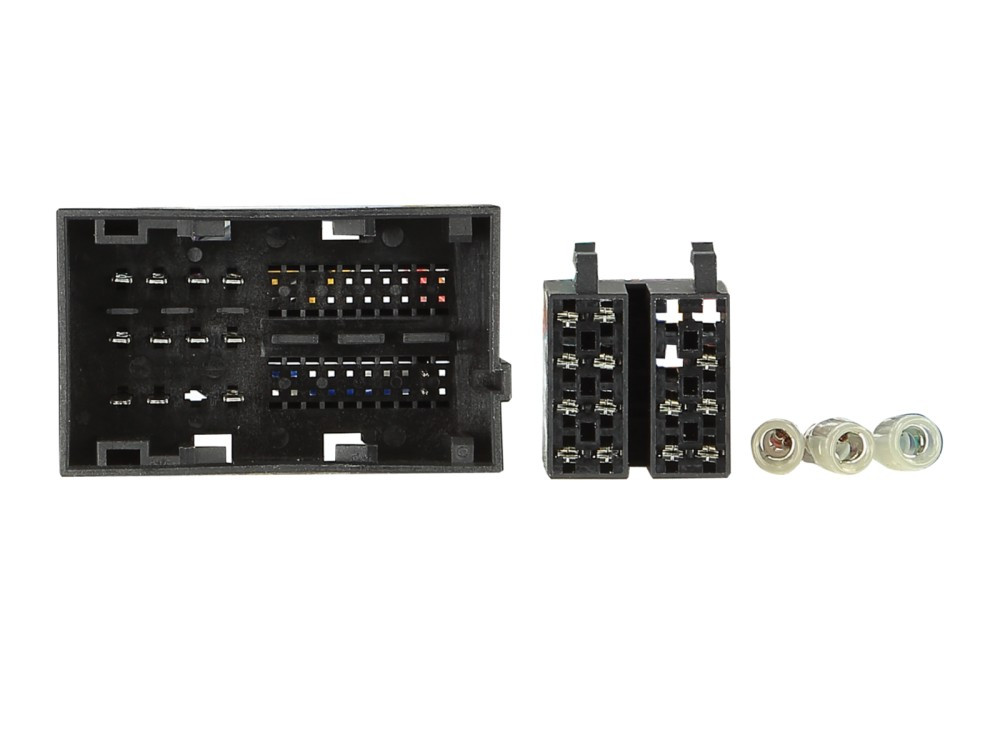

Csatlakozás: 52 tűs Fiat csatlakozó
Csatlakozás: OEM antenna Fakra(f)anya > DIN(m)apa
Csatlakozás: OEM kormánykerék-távirányító > 42 db-os multilead3
Continental 250VP1 / 250VP2 OEM eszközzel felszerelt járművek
Daiichi eszközzel felszerelt járművek*
Menübeállítások megnyitása > Lila/fehér hátrameneti fokozat kimenet csatlakoztatása
Menübeállítások megjelenítése > Sárga RCA(m) csatlakoztatása a tolatókamera bemenetéhez és konfigurálása
Járműbeállítások és járműinformációk > Tükrözve az utángyártott monitor tolatókamera bemenetén
A gyári járműfelszereléstől és szoftvertől függően:
Nem minden járműbeállítás támogatott
Nem minden járműfunkció támogatott
Nem minden járműinformáció jelenik meg
A távolsági fényszóró asszisztens nem támogatott
A vezetéstámogató rendszer nem támogatott
A start/stop funkció nem állítható
A napi kilométer-számláló hibakijelzőjével felszerelt járművek Telepítés és a 3.0-s vagy újabb verziójú interfész szoftver telepítése után:
Nyomja meg a nyelvválasztó gombot > tartsa lenyomva 3 másodpercig
1 > Konfigurációs menü
2 > Járműbeállítások
3 > Konfiguráció típusa
Konfiguráció típusa > Beállítások módosítása 0/1/2 változat
Lehetőleg 2-es típus
A CAN busz stabilitásának visszaállítása a beállítások módosítása után
A jármű újraindítása
Az interfész újrainicializálja magát a járműben
Gyári tolatókamerával felszerelt járművek OEM csatlakozó kiosztása:
Piros: 31-es érintkező Videó+
Fehér: 32-es érintkező Videó -
Fekete: 33-as érintkező Árnyékolás
A következő járművekhez alkalmas:
Citroen
Citroen Jumper (250) 2014.05. - 2022.10.*
Citroen Jumper (250) 2022.10. - 2024.06.*
Citroen e-Jumper (259) 2021.10. - 2024.06.*
Citroen Relay (250) 2006-2024
Fiat
Fiat 500 (ZAF 312) 2016/07 - 2023
Fiat 500L (ZAF 199) 2012.10.-2017.07.
Fiat 500L (ZAF 199) 2017.07.-2022.03.
Fiat Doblo (ZAF 263) 2015.01.-2022.06.
Fiat Ducato (ZFA 250) 2014.05.–2021.11.*
Opel
Opel Movano Cargo C (Y) 2021/10 - 2024/01*
Opel Movano Electric Cargo C (Y) 2021/10 - 2024/01*
Peugeot
Peugeot Boxer (É) 2014. 09. - 2019. 12.*
Peugeot Boxer (É) 2018. 08. - 2024. 06.*
Peugeot e-Boxer (É) 2021. 10. - 2024. 06.*

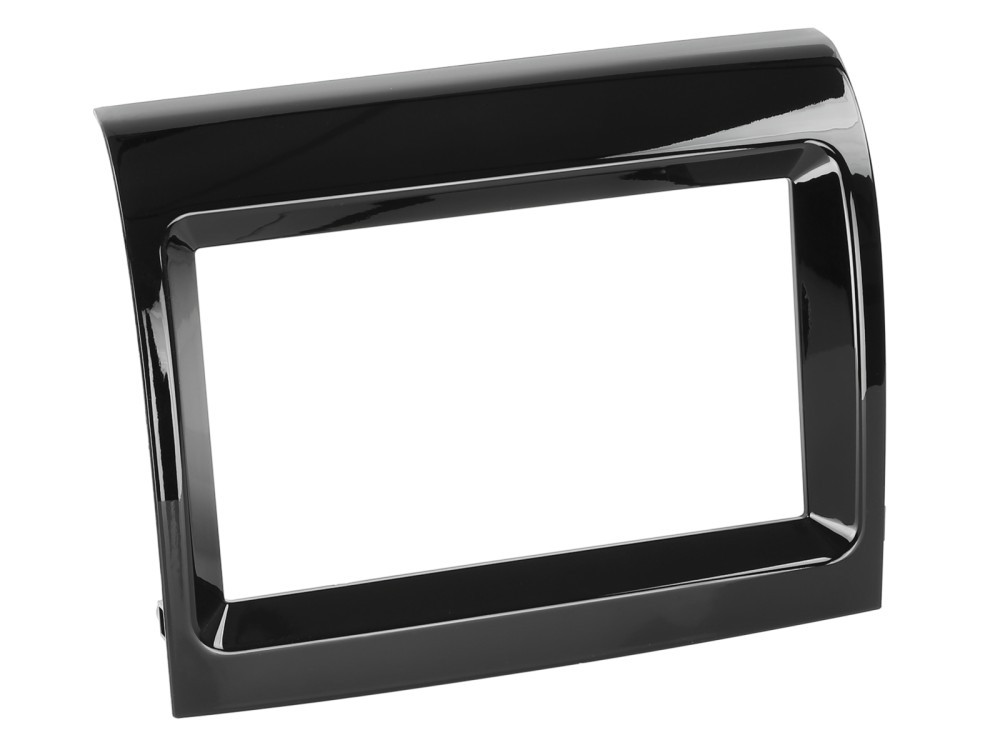

Szín: Zongoralakk fekete
Rádió kijelző kivágás: 172 mm x 98,5 mm
Az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Piros: +12V gyújtáskivezetés 15
Narancssárga: +12V világításkivezetés 58
Lila/fehér: +12V tolatójel
Rózsaszín: sebességjel
Zöld: földelés GND kézifékjel
Teljes kimeneti terhelhetőség: max. 100 mA
100 mA-nél nagyobb áramigény:
1 relé tekercs ellenállása min. 75 ohm
2 relé tekercs ellenállása min. 150 ohm
Támogatott járműbeállítások
*Daiichi OEM eszközzel rendelkező járművek: Távolítsa el a fekete vezetékeket az adapter kábelkötegéből a vezetőoldali rádiónyílásban.
*Közvetlenül bekötött OEM Daiichi eszközzel rendelkező járművek: A színes vezetékek nem kompatibilisek.

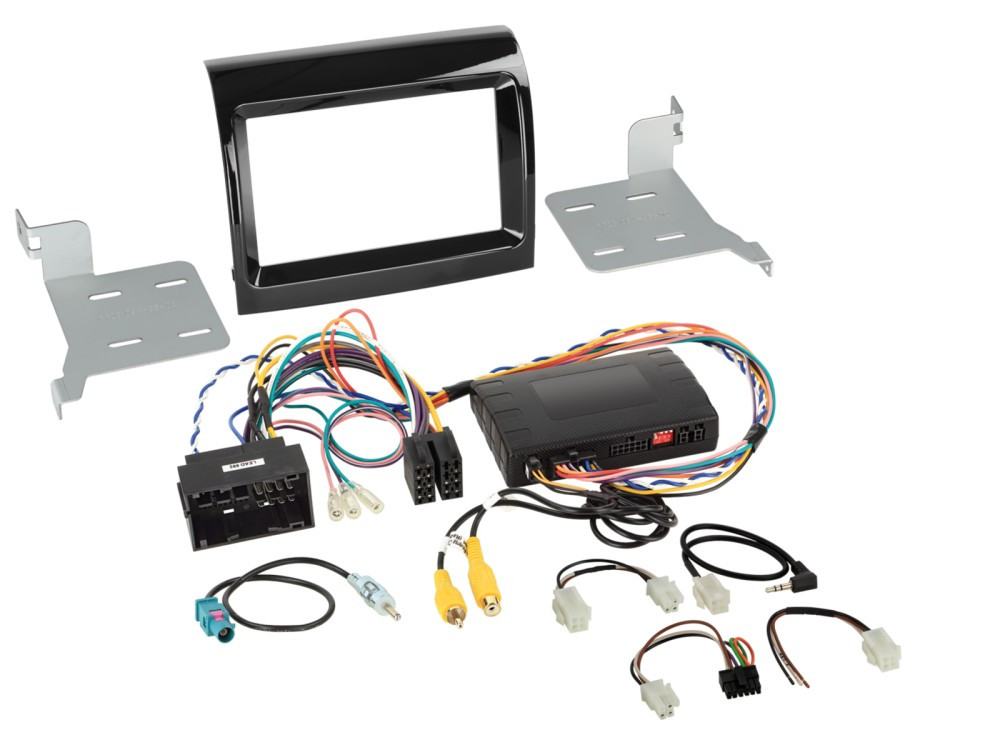

Szállítási terjedelem:
2 DIN-es rádiópanel Citroen/Fiat/Opel/Peugeot modellekhez OEM eszközzel > Cikkszám: 381094-35-1
Információs adapter Citroen/Fiat/Opel/Peugeot 52 tűs Fiat VP1/VP2 modellekhez > Cikkszám: 43uft01
kormánytávkapcsoló kábel 42s/acv > Többvezetékes kábel különféle eszközökhöz/Pioneer 2022 > Cikkszám: 42ctmultilead3
Passzív Fakra antenna adapter (dugasz) > DIN (dugasz): 1524-01
Opcionális:
Tárolórekesz 2 DIN-es rádiópanelekhez, rövid változat: 271000-10
INBAY® tárolórekesz a következőkhöz: 2 DIN-es panelek, csavarozható, 5W: 241000-10-1
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
