CAN busz
Csatlakozás: 52 tűs Fiat csatlakozó
Csatlakozás: OEM kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna Fakra (f)anya > DIN (m)apa
Csatlakozás: OEM tolatókamera > RCA (m) sárga tolatókamera bemenet
Kék: +12V antenna távirányító
Continental 250VP1 / 250VP2 OEM eszközzel felszerelt járművek
UConnect OEM eszközzel felszerelt járművek
Daiichi OEM eszközzel felszerelt járművek*
Kormánykerék távirányító gombjai:
2 x 4 rádióvezérlő funkció, első kormánykerék
Beszerelés után napi kilométer-számláló hibakijelzővel ellátott járművek >
DIP kapcsoló helyzetének beállítása feszültség rákapcsolása nélkül
1. DIP kapcsoló be / 2. DIP kapcsoló ki / fehér kábelhíd nyitása vagy zárása
1. DIP kapcsoló ki / 2. DIP kapcsoló be / fehér kábelhíd nyitása vagy zárása
6. DIP kapcsoló be > 250VP1 OEM HU
5. DIP kapcsoló be > 250VP2 OEM HU
Nyitás a fehér kábelhíd > Blue&Me OEM funkció
1. DIP kapcsoló ki / 2. DIP kapcsoló ki / Nyissa ki a fehér kábelhídat > Daiichi OEM eszköz
A CAN busz stabilitásának visszaállítása az átalakítás után
A folyamatosan megjelenő hibaüzeneteket és más szoftvercsomagokat tartalmazó járművek nem kompatibilisek
A fedélzeti számítógép járműbeállításai nem támogatottak**
A távolsági fényszóró asszisztens nem támogatott
A vezetéstámogató rendszerek nem támogatottak
A dátum/idő beállítása nem támogatott**
Az utángyártott eszköz gyártójának DIP kapcsoló beállításai (lásd BDA)
A következő járművekhez alkalmas:
Citroen
Citroen Jumper (250) 2014.05 - 2022.10*
Citroen Jumper (250) 2022.10 - 2024.06*
Citroen e-Jumper (259) 2021.10 - 2024*
Citroen Relay (250) 2006- 2024
Fiat
Fiat 500 (ZAF 312) 2016.07 - 2023
Fiat 500L (ZAF 199) 2012.10.-2017.07.
Fiat 500L (ZAF 199) 2017.07.-2022.03.
Fiat Doblo (ZAF 263) 2015.01.-2022.06.
Fiat Ducato (ZFA 250) 2014.05.–2021.11.*
Opel
Opel Movano Cargo C (Y) 2021/10 - 2024.01*
Opel Movano Electric Cargo C (Y) 2021.10 - 2024.01*
Peugeot
Peugeot Boxer (Y) 2014.09 - 2019.12.*
Peugeot Boxer (Y) 2018.08. - 2024.06.*
Peugeot e-Boxer (Y) 2021.10. - 2024.06.*
Szín: Zongoralakk fekete
Rádió kijelző kivágás: 172 mm x 98,5 mm
Az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Piros: +12V gyújtás 15-ös csatlakozó
Narancssárga: +12V világítás 58-as csatlakozó
Lila/fehér: +12V tolatójel
Rózsaszín: sebességjel
Zöld: földelés GND kézifékjel
Kimeneti terhelhetőség: max. 250 mA
250 mA-nél nagyobb áramigény:
1 relé tekercs ellenállása min. 75 ohm
2 relé tekercs ellenállása min. 150 ohm
Kormánykerék távirányító
*Daiichi OEM készülékkel felszerelt járművek, fekete kábelköteggel > Távolítsa el az adapter kábelkötegét a vezetőoldali rádiónyílásból
*Közvetlenül bekötött OEM Daiichi készülékkel felszerelt járművek, színes kábelek nem kompatibilisek > Cikkszám: 42a-1094-018
**Fedélzeti számítógép beállításai:

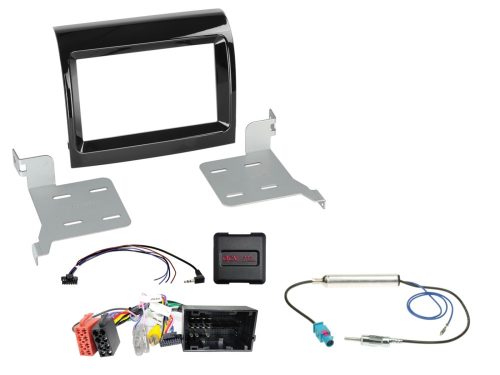

2 DIN-es készlet Citroen/Fiat/Opel/Peugeot OEM készülékinformációs adapterrel > Cikkszám: 62-1094-35-2
Szállítási tartalom:
2 DIN-es rádió előlap Citroen/Fiat/Opel/Peugeot modellekhez OEM készülékhez > Cikkszám: 381094-35-1
kormánytávkapcsoló Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi többvezetékes csupasz > Cikkszám: 42xfa019
Antenna adapter Fakra(m)apa>DIN(m)apa 12V Phantom csupasz > Cikkszám: 1524-03-0
Opcionális:
Tárolórekesz a 2 DIN-es rádió előlapok, rövid változat > Cikkszám: 271000-10
INBAY® tárolórekesz 2 DIN-es előlapokhoz, csavarozható, 5W > Cikkszám: 241000-10-1
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
