Analóg
Csatlakozás: 12-tűs / 24-tűs / 6-tűs Dacia csatlakozó
Csatlakozás: Gyári kormánykerék-távirányító > Többvezetékes 42arc100
Csatlakozás: Gyári Fakra antenna (m) > DIN (m)
Szükség esetén műhelyszerszámokkal állítsa be a szürke gyári csatlakozó kódolását / útvonalát.
Ellenőrizze a DIP kapcsoló állását (lásd a felhasználói kézikönyvet)
Gyári navigációval rendelkező járművek
2 DIN-es OEM eszközzel rendelkező járművek
Rádió előkészítéssel rendelkező járművek > OEM navigációval rendelkező járművekhez OEM panel szükséges
1 DIN-es OEM eszközzel rendelkező járművek > OEM navigációval rendelkező járművekhez OEM panel szükséges
Media Nav / Media Nav Evo OEM navigációval rendelkező Dacia járművek
2017-es és újabb Dacia járművek Visteon RO13-X07 OEM eszközzel CAN busz nélkül:
kormánytávkapcsoló Dacia/Fiat/Opel/Nissan/Renault 20-tűs/32-tűs Nissan > Cikkszám: 42xvx007
Navigációval rendelkező Opel járművek 50 Intellilink OEM navigációval, elülső USB/AUX csatlakozóval
Navigációs rendszer nélküli Opel járművek 80 Intellilink OEM navigációval
R-Link OEM navigáció Silverbox nélküli Renault járművek
2018-as és újabb járművek:
Piros +12V gyújtásáram 15-ös terminál biztosítékdoboz > szükség esetén
Járművek 2018>:
Interfész piros +12V gyújtásáram 15-ös kivezetés biztosítékdoboz biztosítékkal > szükség esetén
Gyári navigációval / gyári tolatókamerával felszerelt járművek:
A 24 tűs csatlakozó bekötésének ellenőrzése a beszerelés előtt gyári műszerrel történő méréssel.
9-es tű: +6V tápfeszültség, gyári kamera
21-es tű: Földelés, gyári kamera
10-es tű: Videó +
22-es tű: Videó -
Feszültségátalakító +6V tápfeszültség, gyári kamera:
Feszültségátalakító 12 Volt > 6 Volt, max. 1,5A. > Cikkszám: 30.3520-04
Diagnosztikai LED:
Folyamatos kék > Interfész aktív, +12V tápegység, gyújtásáram jelen
Piros > Kormánykerék távirányító gomb funkció érzékelve
A következő járművekhez alkalmas:
Dacia
Dacia Dokker (SD) 2012/12 - 2020/11
Dacia Dokker Stepway (SD) 2014/11 - 2020/11
Dacia Duster (SD/SR Facelift) 2013/11 - 2021/07
Dacia Lodgy (SD) 2012/06 - 2021/06
Dacia Lodgy Stepway (SD) 2014/11 - 2021/06
Dacia Logan MCV (SD) 2013/07 - 2020/09
Dacia Sandero (SD) 2013/01 - 2020/09
Dacia Sandero Stepway (SD) 2013.01.-2020.09
Fiat
Fiat Talento (ZAF 296) 2016.07.–2021.10.*
Nissan
Nissan NV300 (J4) 2016.11.11.–2021.05.*
Opel
Opel Movano (X62) 2013.06.-2019.09.**
Opel Vivaro B (X82) 2014.06.-2019.01.**
Renault
Renault Capture (R) 2013.06.-2019.12.****
Renault Master (M) 2014.09.-2019.09.***
Renault Master Z.E. (M) 2018.09. - 2020.06.***
Renault Trafic III (E82/F82) 2014.09. - 2021.04.***
Szín: Fekete
Rádió kijelző kivágás: 172 mm x 98,5 mm
Opcionális:
Tárolórekesz 2 DIN-es műszerfalakhoz, rövid változat: 271000-10
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Kormánykerékre szerelhető távirányító
*Gyári navigációval szerelt járművek
**CD 18BT OEM eszközzel / NAVI 50 INTELLILINK OEM navigációval szerelt járművek
***Connect R & GO OEM eszközzel / MEDIA-NAV OEM navigációval szerelt járművek
****Gyári alsó eszköztartó beállítása/eltávolítása

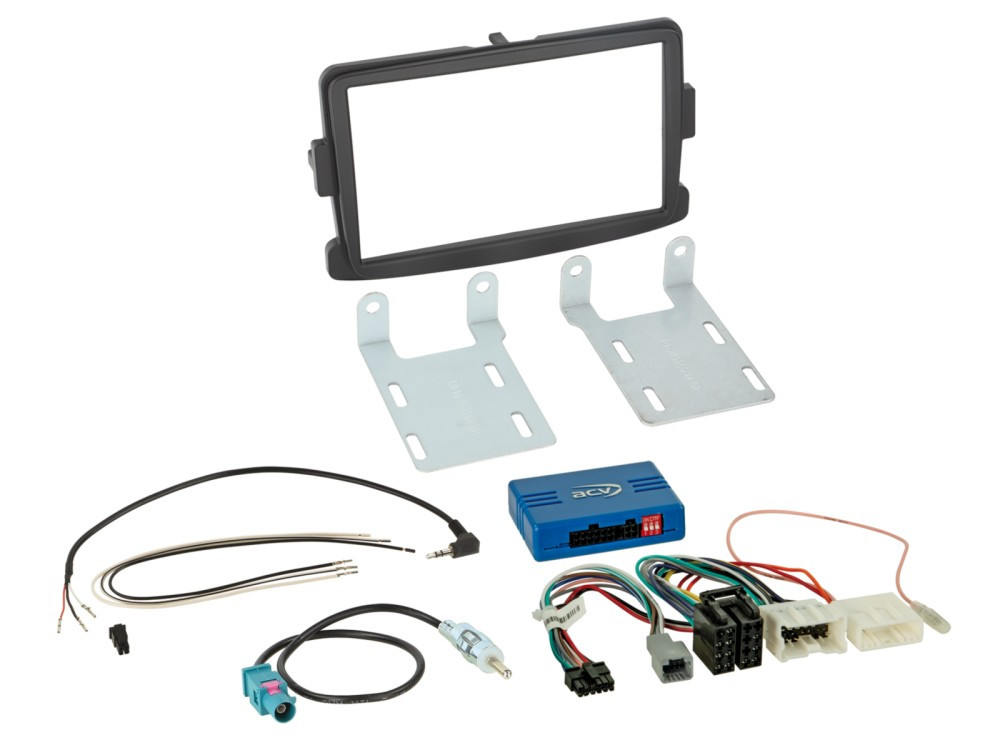

Szállítási tartalom:
2 DIN-es rádiópanel Dacia/Fiat/Nissan/Opel/Renault, fekete > Cikkszám: 381250-14-1
kormánytávkapcsoló Dacia/Fiat/Nissan/Opel/Renault 12-tűs/24-tűs/6-tűs csupasz > Cikkszám: 42a-1254-009-0
kormánytávkapcsoló kábel 42a/42cx401 > Többvezetékes kábel különféle eszközökhöz > Cikkszám: 42arc100
Antenna adapter Fakra (m) > DIN (m) passzív csupasz > Cikkszám: 1524-01-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
