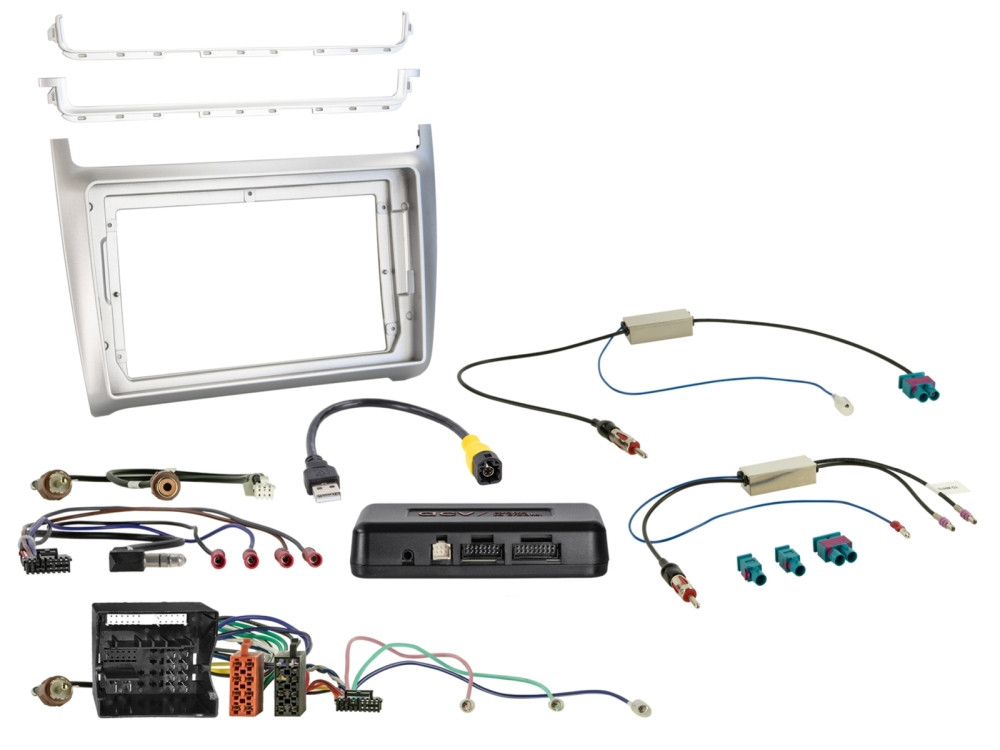

A csomag pontos tartalma:A csomag tartalma:

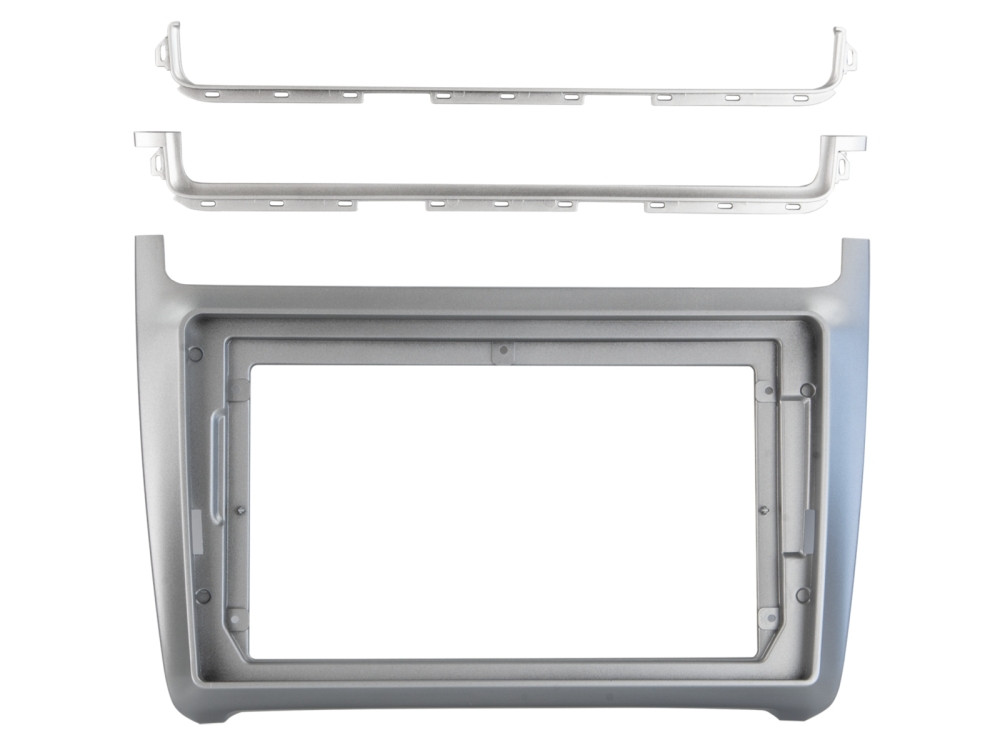

- 1 db 9" rádiókeret: VW Polo (6R) specifikus, ezüst színben. (Cikkszám: 381320-90-2)

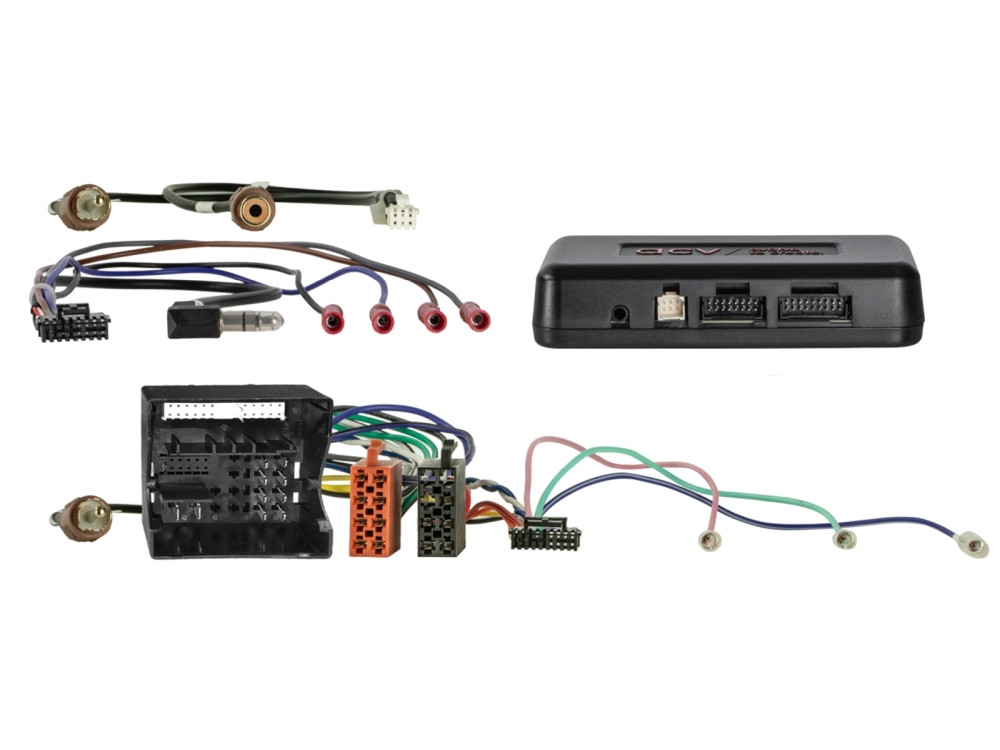

- 1 db i-dapter interfész: 52 pines Quadlock csatlakozóval és Multilead kábellel. (Cikkszám: 43xvw04)

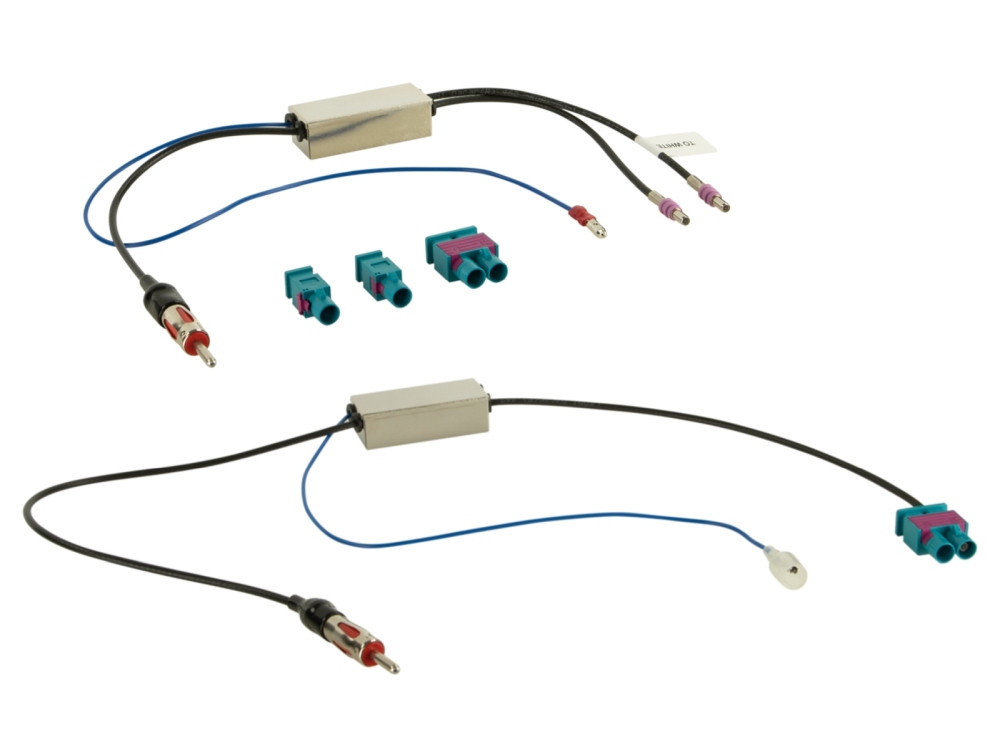

- 2 db antenna adapter: 12V-os és 8,5V-os kivitel a mérési eredménytől függő használathoz.

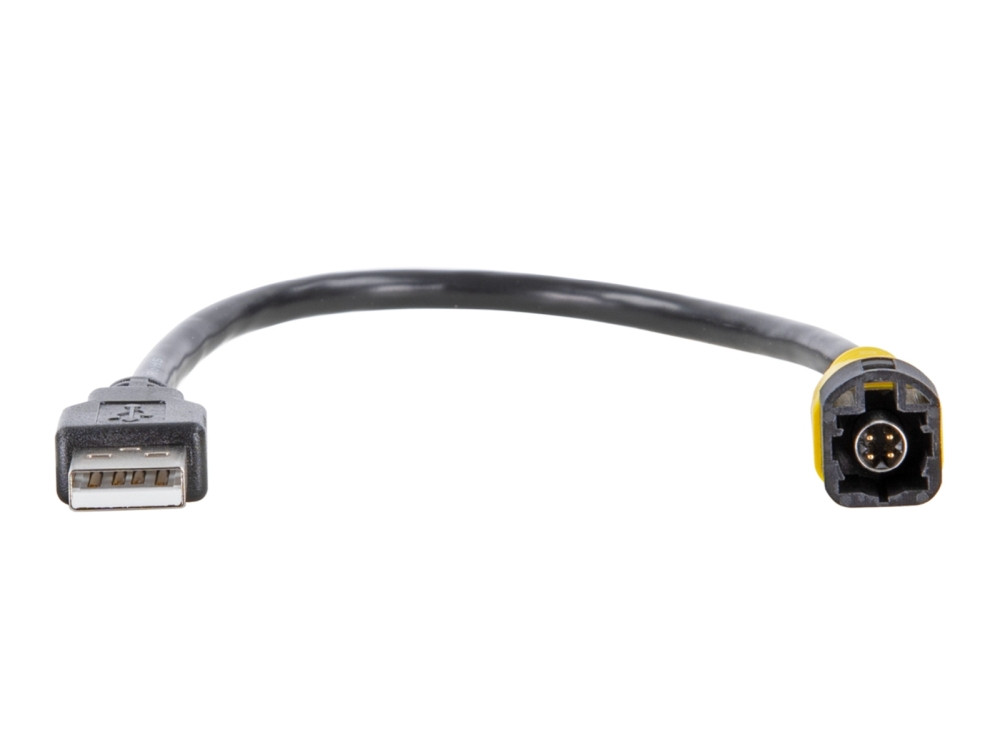

- 1 db USB adapter: Gyári USB csatlakozó megtartásához (LVDS sárga -> USB-A). (Cikkszám: 44-1324-006)
Kompatibilitási lista
Alkalmazási feltételek és korlátozások:
- Platform: Kizárólag MIB-II platformmal szerelt járművekhez.
- Kizáró tényezők: * NEM alkalmas gyári Soundsystem (erősítős rendszer) esetén.
- NEM alkalmas rádió-előkészítés (Radiovorbereitung) esetén.
- NEM alkalmas, ha az autó gyárilag teljesen előkészítés nélküli (hiányzó kormánytávvezérlés, hangszórók vagy rádió kábelezés).
- Antenna: A fantomtáp feszültségét (8,5V vagy 12V) méréssel ellenőrizni kell a megfelelő adapter kiválasztásához.
i-dapter funkciók és vizualizáció:
Az interfész az utólagos rádió tolatókamera bemenetén keresztül jeleníti meg grafikusan az alábbiakat:
- Klimatronik: A klímabeállítások vizuális visszajelzése
- OPS: Az optikai parkolássegítő rendszer megjelenítése.
- CAR Menü: A jármű beállításainak támogatása az új rádióról.
- Parkassist / Első PDC: Indítás után az első PDC képe automatikusan megjelenik (kilépés a gyári PDC gombbal).
- Biztonság: A vizualizációért felelős tolatójel 3 km/h sebesség felett automatikusan lekapcsol.
Műszaki adatok:
- Csatlakozás: 52 Pin Quadlock VAG.
- Biztosított jelek (max. 250 mA): Gyújtás (+12V), világítás, tolatójel, sebességjel, kézifék (GND).
- Készülék kompatibilitás: Standard 9", "Short Body" vagy moduláris 9 colos egységekhez.
Fontos konfigurációs megjegyzés:
A beállításhoz a kormánytávvezérlő gombok használata kötelező (Track előre gomb nyomva tartása). Amennyiben a gépjármű nem rendelkezik gyári kormánygombokkal, a konfigurációhoz a külön megvásárolható 43x-remote kiegészítő távirányító szükséges.
Szín: Ezüst
Beépítési méret: 230mm/220mm x 130mm
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
1. Van technikai különbség a fekete és az ezüst szett között?
Műszakilag semmi. Az egyetlen különbség a rádiókeret színe: a 621320-90-2 a gyári ezüst (silber) műszerfalhoz passzol, minden egyéb komponens (i-dapter, kábelek, adapterek) megegyezik.
2. Mit jelent a „CAR Menü” funkció ennél a típusnál?
A Polo 6R (2014-2017) modellekben számos járműbeállítást (pl. guminyomás-ellenőrző rendszer alaphelyzetbe állítása, szervizintervallum, kényelmi világítás) a gyári rádión keresztül értek el. Az i-dapter interfész lehetővé teszi, hogy ezeket a menüket az utólagos rádió kijelzőjén is láthassa és kezelhesse.
3. Miért van két különböző antenna adapter a csomagban?
A Volkswagen ennél a szériánál kétféle tápellátású antennát használt: 8,5V-osat és 12V-osat. A készlet mindkét adaptert tartalmazza. Beépítéskor méréssel kell meghatározni, melyik feszültség van jelen az autóban, és a hozzá tartozó kábelt kell beszerelni.
4. A gyári USB csatlakozóm használható marad az új rádióval?
Igen. A csomag része egy speciális LVDS -> USB-A átalakító kábel, amely segítségével a középkonzolon található gyári USB aljzatot egyszerűen csatlakoztathatja az új rádió hátuljához.
5. Hogyan állítsam be az i-daptert, ha az autóban nincs kormányvezérlés?
Az i-dapter konfigurálásához (pl. a vizualizáció módosításához) alaphelyzetben a kormány „Track előre” gombját kell nyomva tartani. Ha nincs gomb a kormányon, a beállításhoz kötelező beszerezni a 43x-remote kiegészítő távirányító modult.
6. Támogatja a rendszer az első és hátsó parkolóradart?
Igen, az interfész támogatja az OPS (optikai parkolórendszer) vizualizációt. Ha van első PDC is, a rendszer az autó indításakor automatikusan megjeleníti a radar képét, amelyből a gyári PDC gomb megnyomásával lehet kilépni.
7. Miért kellhet a keretet esetenként „műhelyeszközökkel” megmunkálni?
Bizonyos 9 colos rádiók (különösen a nem „Short Body”, azaz mélyebb házas típusok) esetén a műszerfal belső műanyag szerkezete útban lehet. Ilyenkor minimális faragásra lehet szükség a tökéletes és feszülésmentes illeszkedés érdekében.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
