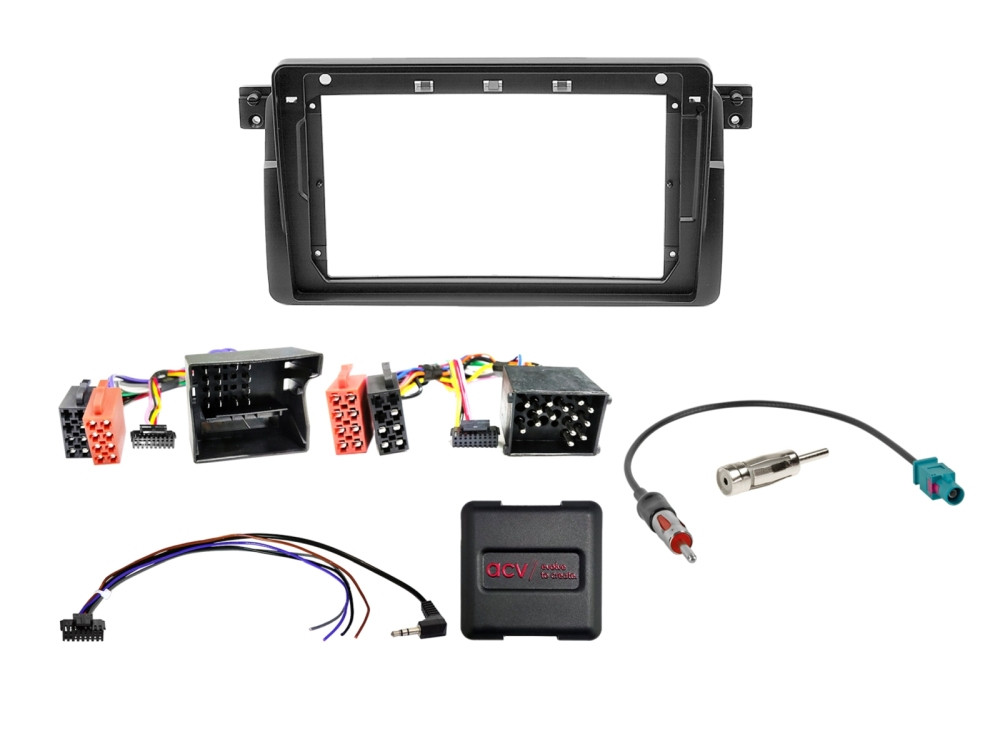

A csomag pontos tartalma:

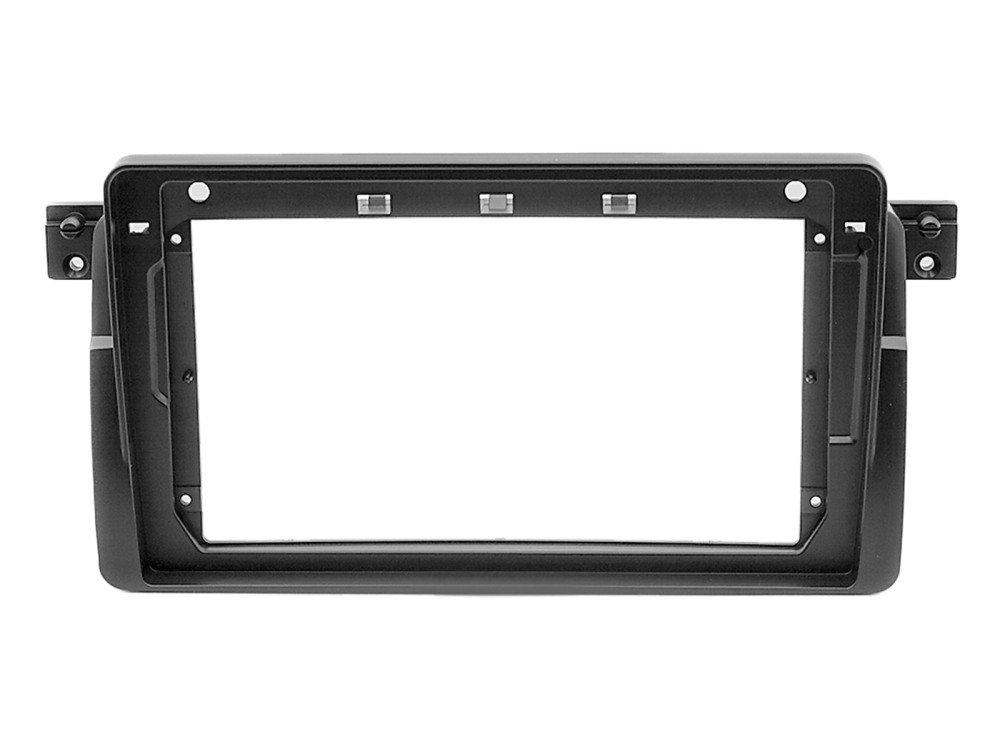

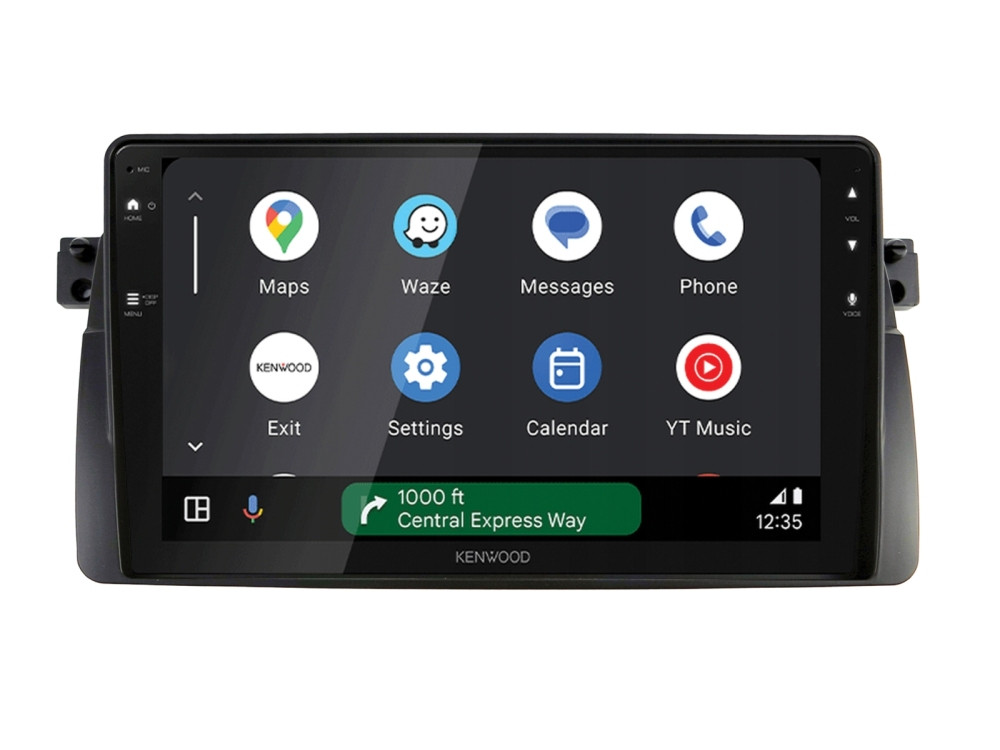

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, amely 9 colos "tablet" kialakítású vagy moduláris fejegységek fogadására alkalmas. (Beépítési méret: 230mm/220mm x 130mm).

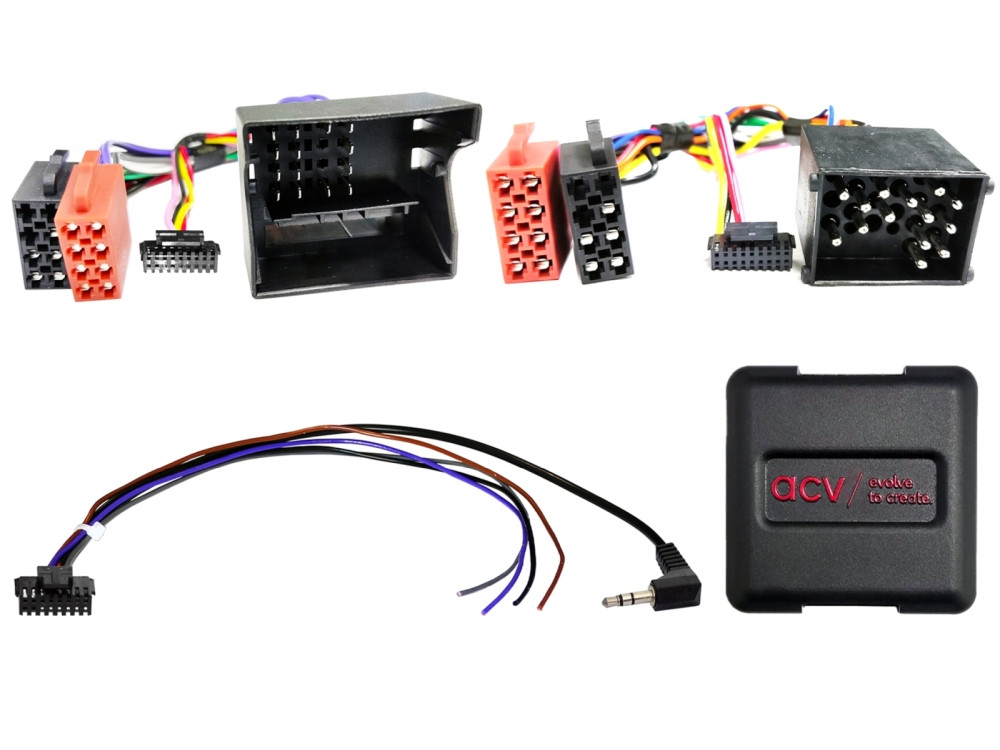

- 1 db univerzális kormánytávvezérlő interfész: Tartalmazza a 17 pines (kerek lábas) és a 40 pines (Quadlock) BMW csatlakozót is, így az autó évjáratától függetlenül kompatibilis.
- 1 db univerzális multilead kábel: A kormányvezérlés jelét továbbítja a rádió felé (3,5mm jack vagy szabad vezeték).

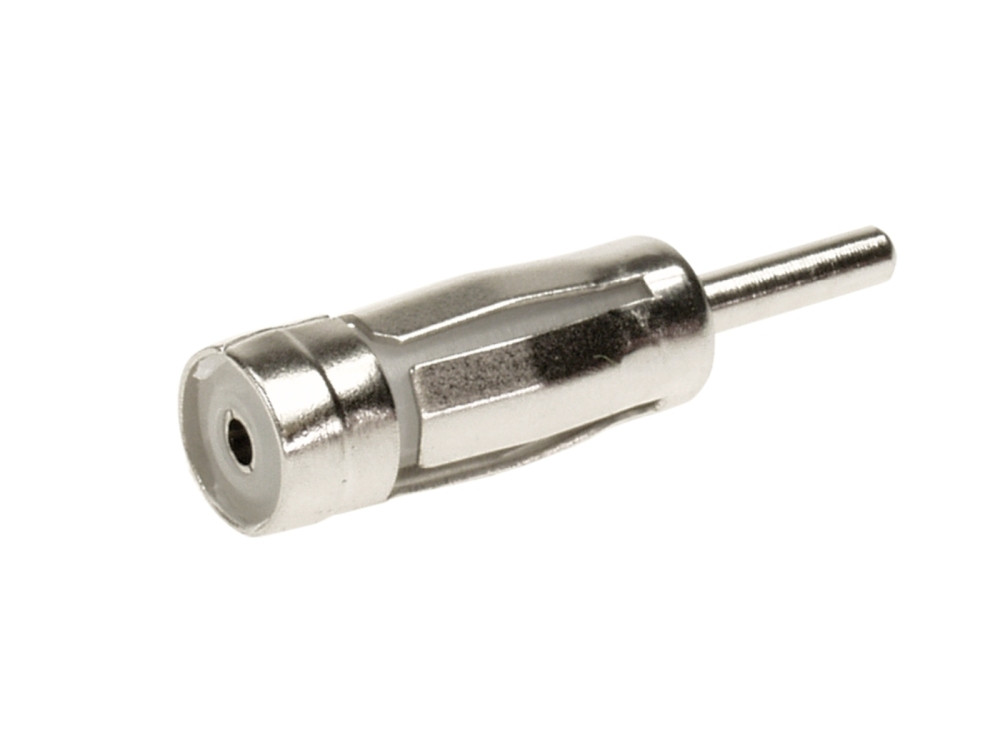

- Antenna adapter szett: Tartalmazza a Fakra-DIN és az ISO-DIN átalakítókat is.
Kompatibilitási lista és fontos feltételek:
Alkalmas az alábbi járművekhez:
- BMW 3 (E46): 1998.07. – 2007.02. (Sedan, Touring, Coupe, Cabrio, Compact).
Beépítési megjegyzések (Kritikus információk!):
- Klímapanel áthelyezése: Gyári navigáció nélküli modelleknél a klímavezérlő egységet lejjebb kell költöztetni (az alsó tárolórekesz helyére), hogy a nagyméretű kijelző elférjen.
- Műszaki módosítás: A rádiófészek belső részén (a műszerfal mögött) vágási/alakítási munkálatokra van szükség a 9 colos egység behelyezéséhez.
- Gyári extrák: A beszerelés előtt a gyári CD-váltót, TV-tunert vagy telefonmodult le kell választani a hálózatról.
- Soundsystem: A készlet nem kompatibilis a gyári erősítős (Harman Kardon, HiFi System) rendszerekkel.
- Gyári navigációs modellek: Ha az autó gyárilag nagy navigációval (Professional) szerelt, a rádiómodul a csomagtartóban található. Ebben az esetben egy külön megvásárolható 6,5 méteres hosszabbító kábelre van szükség (17 pin: 1020-21-6500-0 vagy Quadlock: 1024-25-6500-0).
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
- Ellenőrizze a gyári rádió és a kormánygombok működését a szétszerelés előtt.
- A gyári egység eltávolítását feszültségmentes állapotban végezze.
- Ellenőrizze, hogy az autója 17 pines vagy 40 pines csatlakozóval szerelt-e, és a megfelelőt használja a szettből.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban.
GYIK – Gyakran Ismételt Kérdések
Belemegy a rádió faragás nélkül?
Nem, a BMW E46-nál a gyári rádióhely mögött a fűtésbox és a műanyag keret útban van a modern, nagy kijelzős rádióknak. A belső részen mindenképpen szükség van némi alakításra, amit a külső keret takarni fog.
Miért van kétféle nagy csatlakozó a csomagban?
A BMW az E46 gyártása során váltott a régi 17 pinesről az újabb 40 pines Quadlock csatlakozóra. Ez a készlet "biztonsági játék", mindkettőt tartalmazza, így nem kell előre szétszednie az autót, hogy lássa, melyikre van szüksége.
Hova kerül a klímapanelem?
A klímavezérlőt a rádió alatti rekesz helyére kell áthelyezni. Ehhez létezik gyári BMW áthelyező keret (nem része a szettnek), de sok esetben a panel rögzíthető anélkül is.
Működni fog a kormányvezérlés?
Igen, a készlet I-Bus interfésze biztosítja, hogy a kormányon lévő hangerő és léptető gombok az új rádión is működjenek.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
