A készlet lehetővé teszi a kormányról történő vezérlést és a jármű funkcióinak helyreállítását. Kérjük, vegye figyelembe, hogy az utólagos készülék szoftverétől függően egyes funkciók (például segélyhívó rendszer vagy utánfutó asszisztens) támogatása elmaradhat vagy módosulhat.

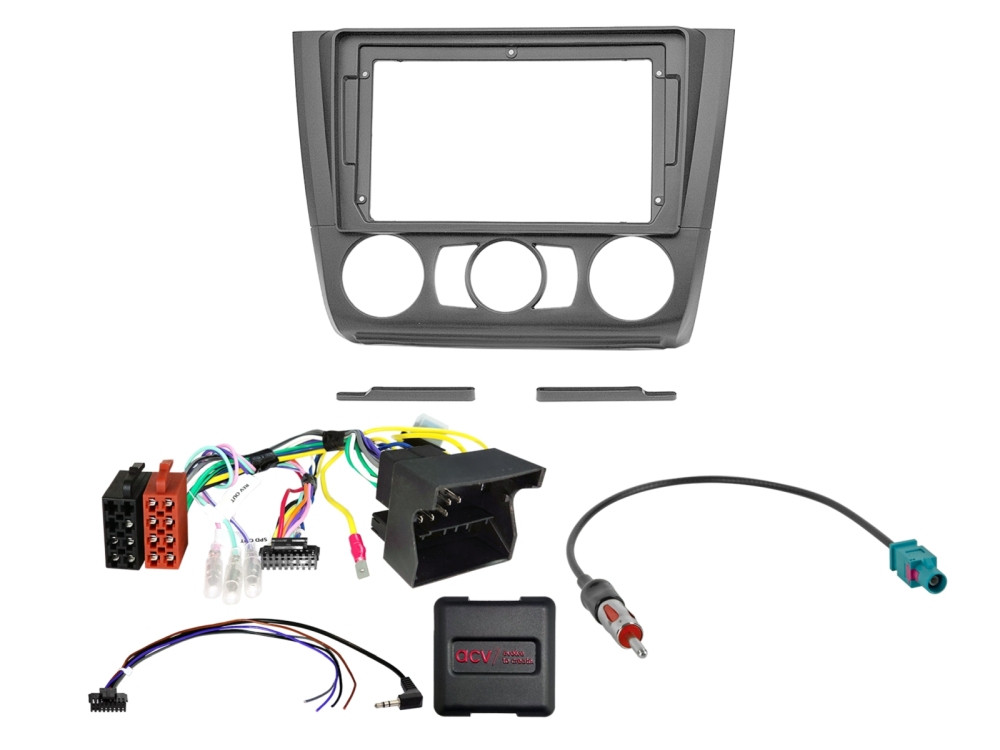

A csomag pontos tartalma:

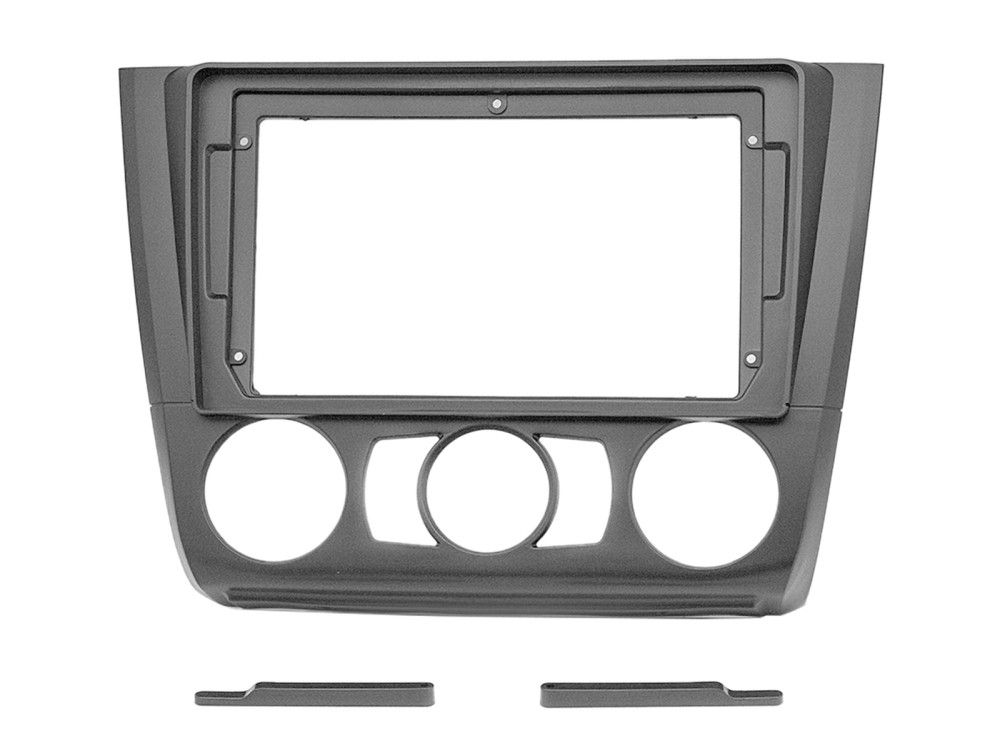

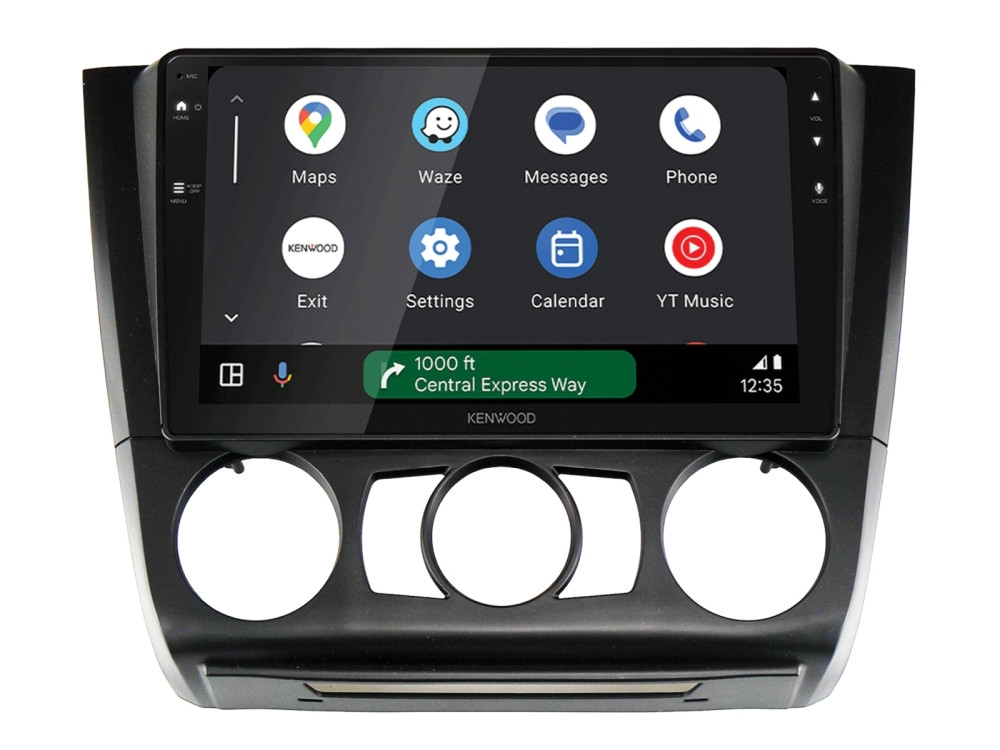

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, kifejezetten a manuális klímával szerelt modellekhez fejlesztve. A kijelzőkivágás mérete: 230mm/220mm x 130mm. Alkalmas szabványos, rövidített házas és moduláris 9 colos készülékekhez is.

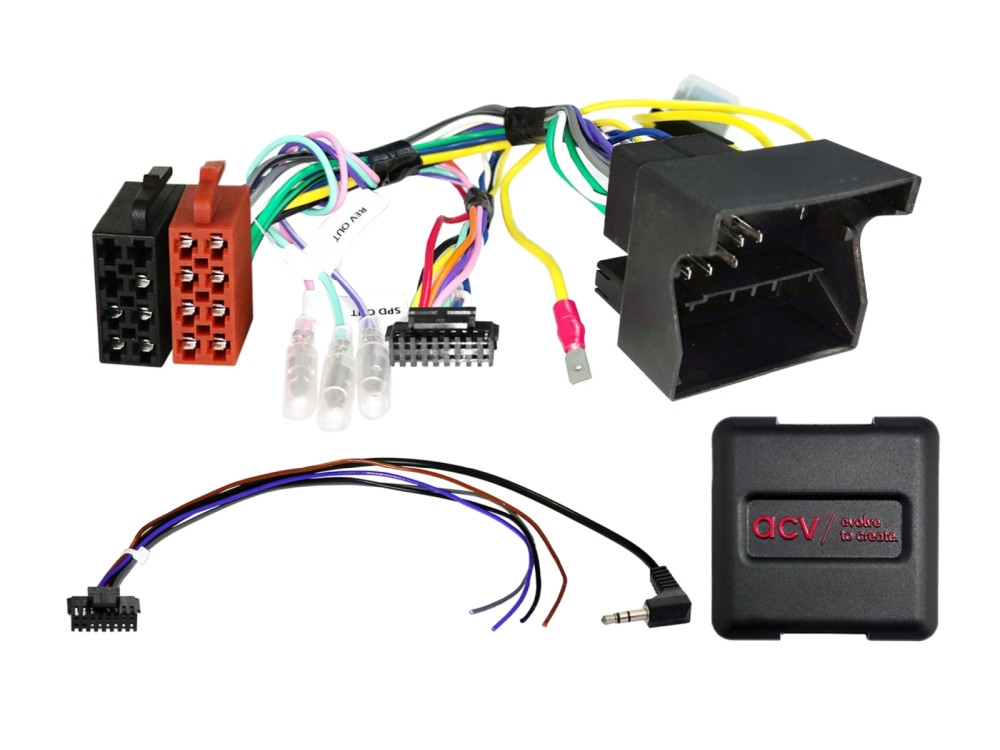

- 1 db kormánytávvezérlő interfész: 40 tűs Quadlock csatlakozóval szerelt, CAN-Bus rendszerű adapter a gyári kormánygombok megtartásához.
- 1 db univerzális multilead kábel: Szinte minden neves rádiógyártó készülékéhez illeszthető.
- 1 db antennapárosító adapter: Fakra-DIN csatlakozóval, passzív kivitelben, prémium minőségű kábelezéssel.
Műszaki jellemzők és biztosított kimeneti jelek:
Az interfész a gépjármű digitális hálózatából az alábbi analóg jeleket állítja elő az utólagos rádió számára:
- Piros: +12V gyújtáskapcsolt feszültség
- Narancs: +12V világítás jel (éjszakai mód)
- Lila/fehér: +12V tolatási jel (kamerakapcsoláshoz)
- Rózsaszín: Sebességjel (navigációhoz)
- Zöld: Kézifék jel (biztonsági funkciókhoz)
Fontos terhelhetőségi információ: A kimenetek maximális terhelhetősége 250 mA. Amennyiben a tartozékok áramigénye ezt meghaladja, védőrelé beépítése szükséges:
1 db relé esetén: minimum 75 Ohm tekercsellenállás.
2 db relé esetén: minimum 150 Ohm tekercsellenállás.
Kompatibilitási lista és feltételek:
Alkalmas az alábbi járművekhez:
- BMW 1 (E81, E87, E82, E88): 2007.10. – 2012.01.
- BMW 1 (E82, E88): 2011.03. – 2013.10.
Beépítési megjegyzések:
- Kizárólag manuális klímával szerelt modellekhez.
- Olyan járművekhez, amelyek nem rendelkeznek gyári navigációval.
- Olyan járművekhez, amelyek nem rendelkeznek I-Drive vezérlővel a középkonzolon.
- Olyan járművekhez, amelyek nem rendelkeznek gyári tolatóradarral (PDC).
- Fontos: A beépítés során a rádiófészekben módosítási munkálatok (vágás/faragás) szükségesek, valamint a kapcsolósort át kell helyezni.
- Külföldről behozott (reimport) vagy eltérő szoftververziójú járművek esetén funkcióbeli eltérések előfordulhatnak.
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
- Ellenőrizze az eredeti gyári készülék összes funkcióját a kiszerelés előtt.
- A gyári egység kiszerelését feszültségmentes állapotban végezze el.
- Ellenőrizze az interfész csatlakozóinak helyességét és folytonosságát még a tápfeszültség rákötése előtt.
Csatlakoztatási sorrend:
- Kösse össze a csatlakozókat az utólagos rádió kezelési útmutatója szerint.
- Állítsa be a programozó kapcsolókat (DIP-kapcsolók) az utólagos rádió gyártójának megfelelően (lásd a mellékelt útmutatót).
- A teljes rendszert legutoljára csatlakoztassa a jármű tápellátására.
- Végezzen teljes funkciópróbát (kormányvezérlés, világítás, tolatójel stb.).
Hibaelhárítás:
Amennyiben hiba lépne fel, szerelje vissza az eredeti gyári egységet a működés ellenőrzéséhez. Az újbóli próbálkozás előtt hozza létre a hálózat nyugalmi állapotát (zárja le az autót és várjon legalább 20 percet).
Figyelmeztetés: A kábelköteg módosítása, extra vezetékek bekötése kizárólag szakképzett személyzet által végezhető el. A szakszerűtlen beavatkozás a garancia elvesztéséhez és a gépjármű vagy az új rádió károsodásához vezethet.
GYIK – Gyakran Ismételt Kérdések
Milyen módosításra van szükség a műszerfalban?
A 9 colos kijelző fizikai mérete miatt a műszerfal belső merevítéséből és a rádiófészekből kisebb részeket el kell távolítani műhelyeszközökkel. A mellékelt keret ezt kívülről tökéletesen takarni fogja, de a beszerelés szakértelmet igényel.
Működni fog a kormányról a hangerő szabályozás?
Igen, a készlet tartalmazza a CAN-Bus interfészt, amely a gyári kormánygombok jeleit lefordítja az új rádió számára, így a kényelmi funkciók megmaradnak.
Milyen rádiót javasolnak ehhez a kerethez?
Bár a keret minden 9 colos kijelzőt fogad, a kényelmes kábelelvezetés és a BMW szűkebb belső kialakítása miatt javasoljuk a rövidített házas (úgynevezett Short Body) vagy a külön kijelzővel és központi egységgel rendelkező moduláris rádiók választását.
Hova kerül a klímapanel alatti kapcsolósor?
A készlet kialakítása megköveteli a kapcsolósor áthelyezését. Ez a folyamat a beépítő készlet segítségével megoldható, de precíz illesztést igényel.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
