A készlet lehetővé teszi a kormányról történő vezérlést és a jármű funkcióinak helyreállítását. Kérjük, vegye figyelembe, hogy az utólagos készülék szoftverétől függően egyes funkciók (például segélyhívó rendszer vagy utánfutó asszisztens) támogatása elmaradhat vagy módosulhat.

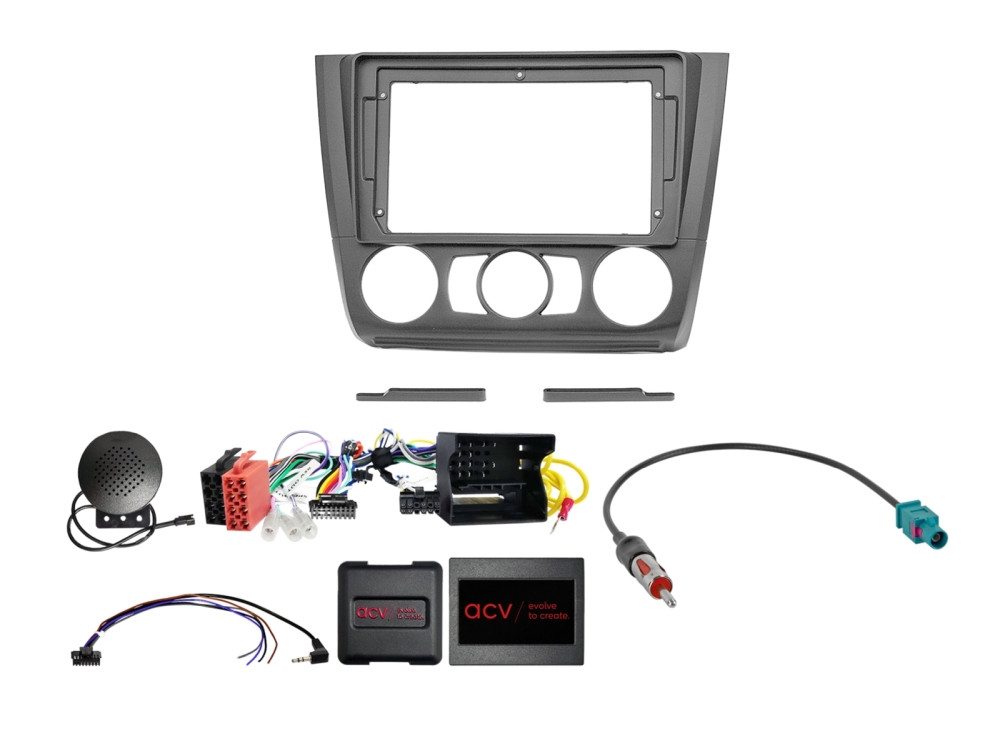

A csomag pontos tartalma:

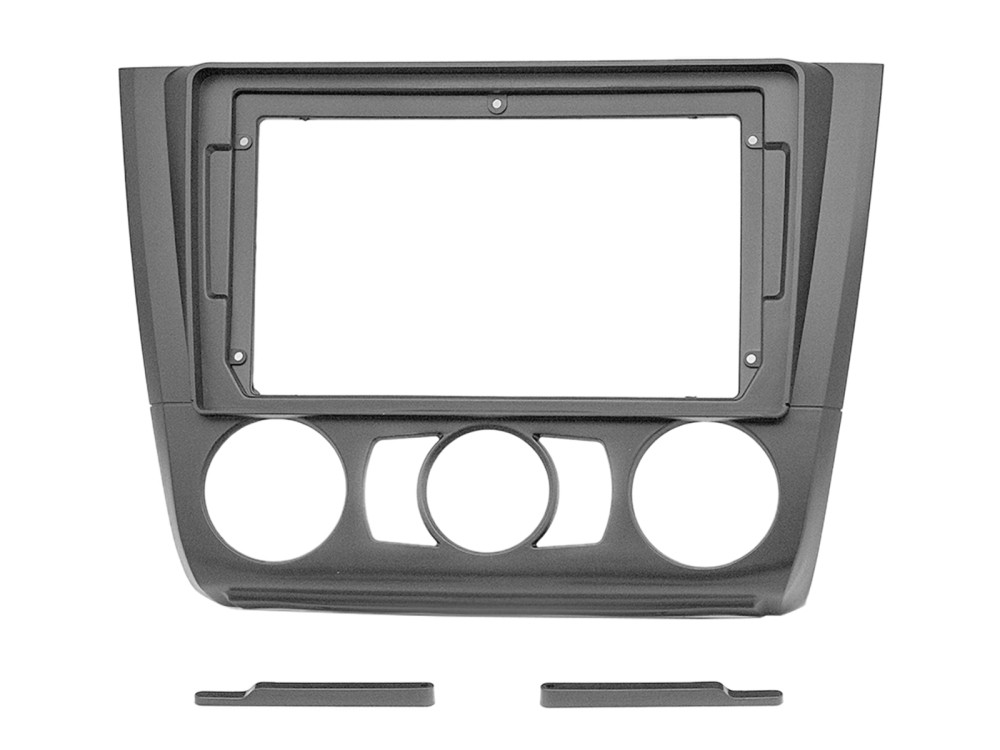

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, kifejezetten a manuális klímával szerelt modellekhez. A kijelzőkivágás mérete: 230mm/220mm x 130mm. Alkalmas szabványos, rövidített házas és moduláris 9 colos készülékekhez is.

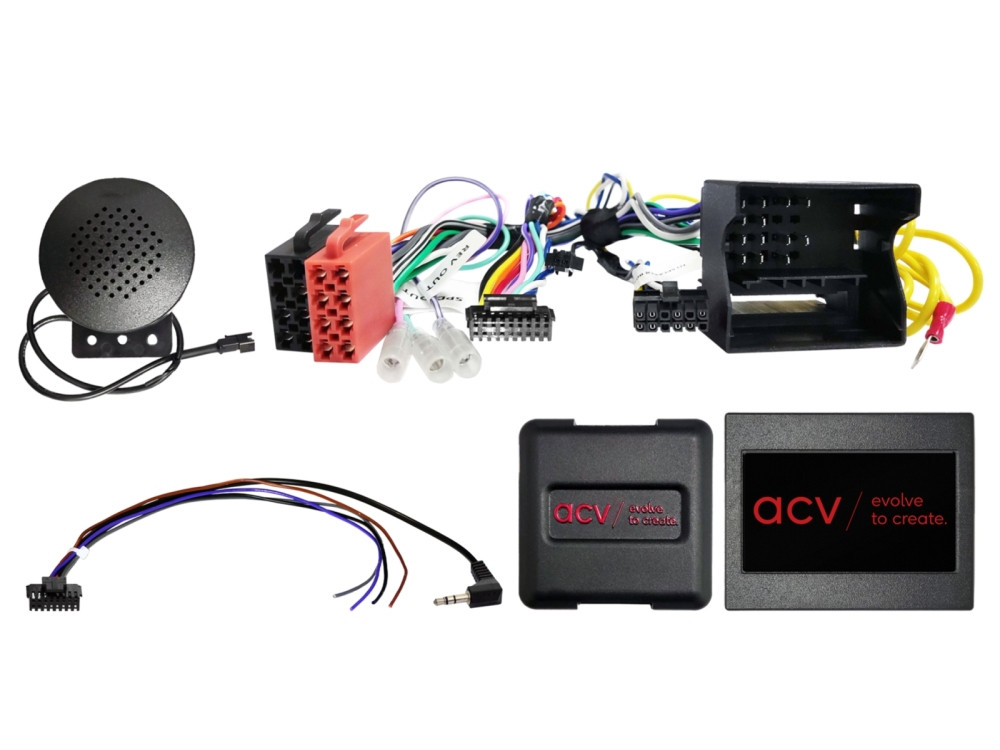

- 1 db kormánytávvezérlő és PDC interfész: 40 tűs Quadlock csatlakozóval szerelt, CAN-Bus rendszerű adapter. Ez a modul felel a kormánygombok működéséért és a tolatóradar, valamint a jármű figyelmeztető hangjelzéseinek (pl. övjelzés, alacsony üzemanyagszint) visszaadásáért.
- 1 db univerzális multilead kábel: Szinte minden neves rádiógyártó készülékéhez illeszthető.
- 1 db antennapárosító adapter: Fakra-DIN csatlakozóval, passzív kivitelben, prémium minőségű kábelezéssel.
Műszaki jellemzők és biztosított kimeneti jelek:
Az interfész a gépjármű digitális hálózatából az alábbi analóg jeleket állítja elő az utólagos rádió számára:
- Piros: +12V gyújtáskapcsolt feszültség
- Narancs: +12V világítás jel (éjszakai mód)
- Lila/fehér: +12V tolatási jel (kamerakapcsoláshoz)
- Rózsaszín: Sebességjel (navigációhoz)
- Zöld: Kézifék jel
- Hangjelzések: A hátsó tolatóradar (PDC) és a gyári figyelmeztető hangok támogatása.
Fontos terhelhetőségi információ: A kimenetek maximális terhelhetősége 250 mA. Ennél nagyobb áramigény esetén (pl. relé rákötése) védőrelé beépítése szükséges (1 relé: min. 75 Ohm, 2 relé: min. 150 Ohm tekercsellenállás).
Kompatibilitási lista és feltételek:
Alkalmas az alábbi járművekhez:
- BMW 1 (E81, E87, E82, E88): 2007.10. – 2012.01.
- BMW 1 (E82, E88): 2011.03. – 2013.10.
Beépítési megjegyzések:
- Kizárólag manuális klímával és gyári tolatóradarral (PDC) szerelt modellekhez.
- Olyan járművekhez, amelyek nem rendelkeznek gyári navigációval és I-Drive vezérlővel.
- Fontos: A beépítés során a rádiófészekben belső módosítási munkálatok (vágás/faragás) szükségesek, valamint a kapcsolósort át kell helyezni.
- Reimportált vagy eltérő szoftververziójú járművek esetén funkcióbeli eltérések előfordulhatnak.
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
- Ellenőrizze a gyári készülék összes funkcióját (kormánygombok, radarhangok) a kiszerelés előtt.
- A gyári egység kiszerelését feszültségmentes állapotban végezze el.
- Ellenőrizze az összes interfész-csatlakozó helyességét még a tápfeszültség rákötése előtt.
Csatlakoztatási sorrend:
- Kösse össze a csatlakozókat az utólagos rádió kezelési útmutatója szerint.
- Állítsa be a programozó kapcsolókat (DIP-kapcsolók) az utólagos rádió gyártójának megfelelően.
- A teljes rendszert legutoljára csatlakoztassa a jármű tápellátására.
- Végezzen teljes funkciópróbát (kormányvezérlés, PDC hangok, tolatójel stb.).
Hibaelhárítás:
Amennyiben hiba lépne fel, szerelje vissza az eredeti gyári egységet. Az újbóli próbálkozás előtt hozza létre a hálózat nyugalmi állapotát (zárja le az autót és várjon legalább 20 percet).
Figyelmeztetés: A kábelköteg módosítása, extra vezetékek bekötése kizárólag szakképzett személyzet által végezhető el. A szakszerűtlen beavatkozás a garancia elvesztéséhez és a gépjármű vagy az új rádió károsodásához vezethet.
GYIK – Gyakran Ismételt Kérdések
Megmarad a tolatóradar sípoló hangja a rádiócsere után?
Igen, ez a szett speciális interfészt tartalmaz, amely visszaadja a tolatóradar hangját és a jármű egyéb figyelmeztető jelzéseit, így a biztonsági funkciók nem vesznek el.
Milyen átalakításra van szükség a BMW műszerfalán?
A 9 colos kijelző beépítése miatt a rádiófészek belső, nem látható részein kisebb vágási munkálatokra van szükség a hely felszabadítása érdekében. A mellékelt keret ezt kívülről tökéletesen takarni fogja.

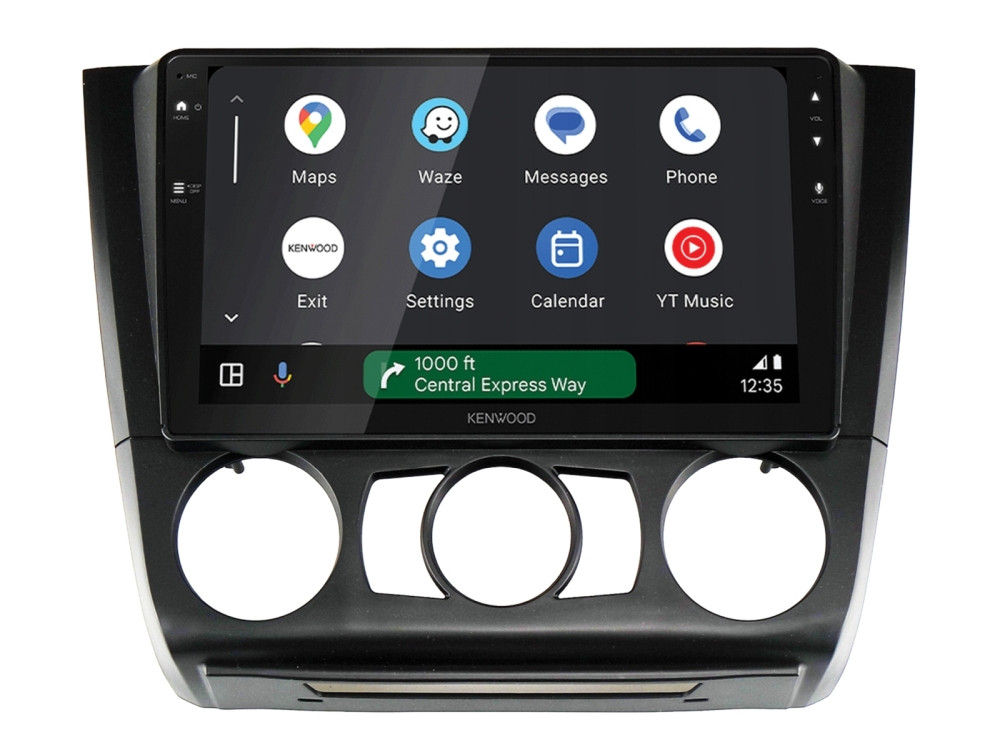

Milyen rádiót érdemes venni ehhez a kerethez?
A keret minden 9 colos előlappal rendelkező rádióhoz jó, de a BMW szűkös belső helykínálata miatt javasoljuk a rövidített házas (Short Body) vagy a moduláris (külön kijelzős) készülékek használatát a könnyebb kábelelvezetés érdekében.
Hova kerül a klímapanel alatti gombok sora?
A beépítés során a kapcsolósort át kell helyezni. Ez a folyamat a készlet segítségével elvégezhető, de precíz illesztést és szakértelmet igényel.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
