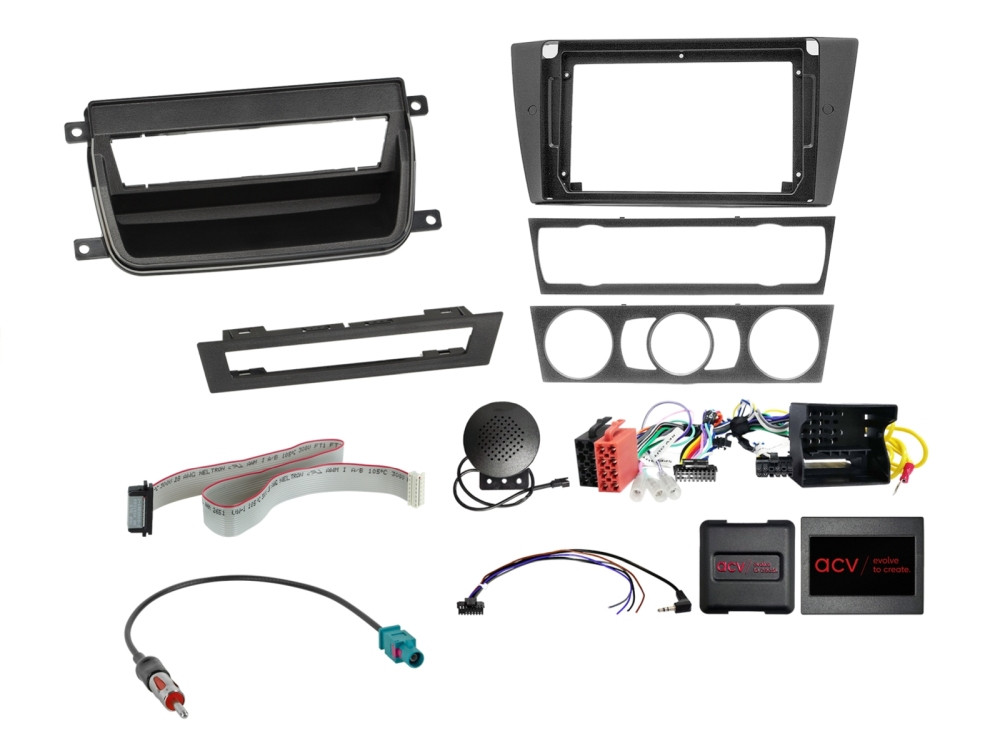

A csomag pontos tartalma:

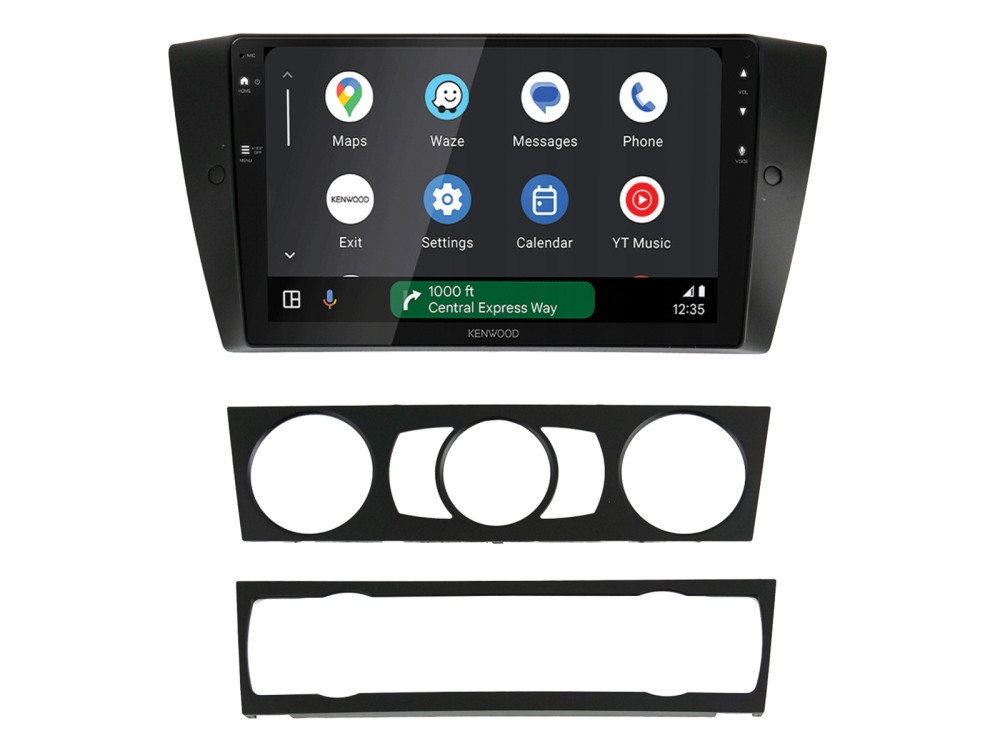

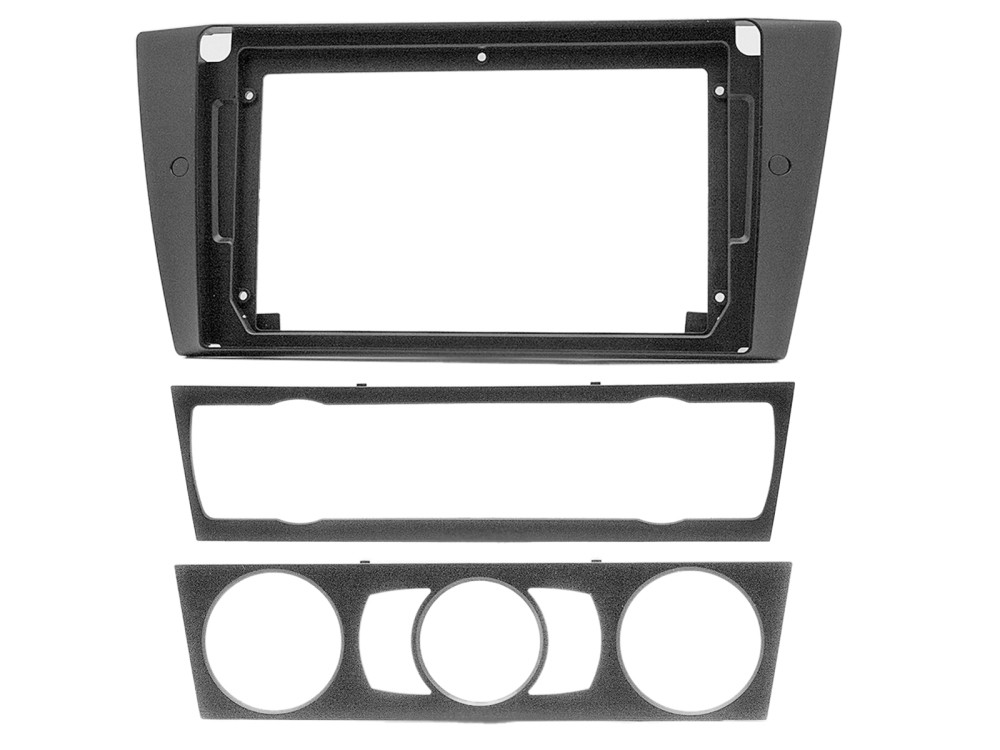

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel. A kijelzőkivágás mérete: 230mm/220mm x 130mm. Alkalmas szabványos, rövidített házas és moduláris 9 colos készülékekhez is.

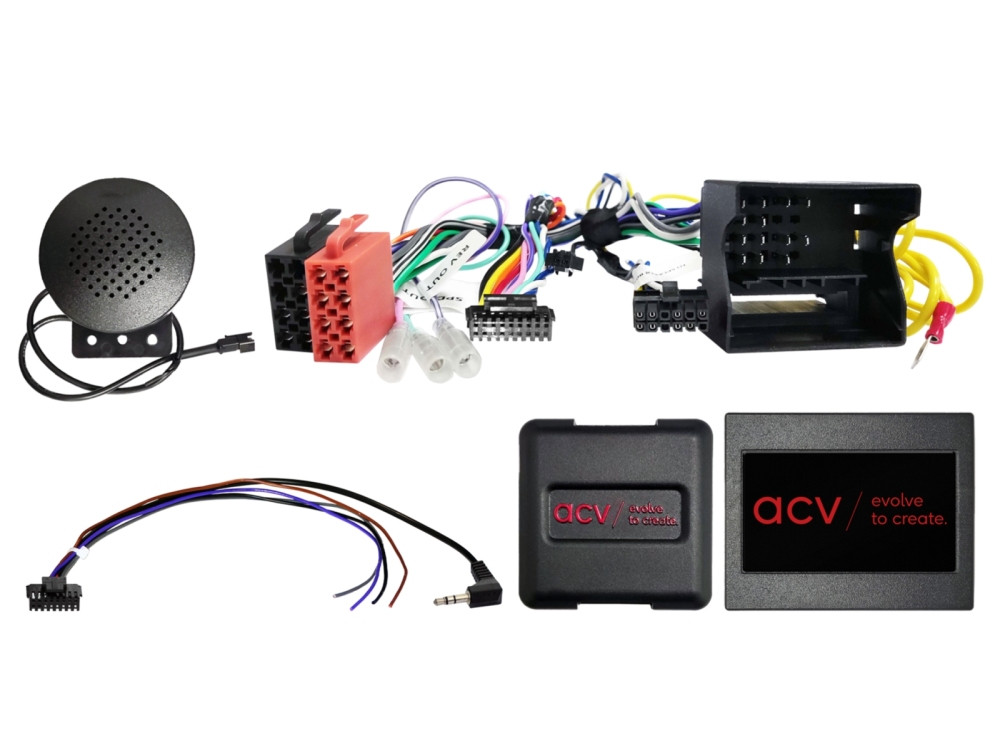

- 1 db kormánytávvezérlő és PDC interfész: 40 tűs Quadlock csatlakozóval szerelt, CAN-Bus rendszerű adapter. Ez a modul felel a kormánygombok működéséért és a tolatóradar, valamint a jármű figyelmeztető hangjelzéseinek visszaadásáért.

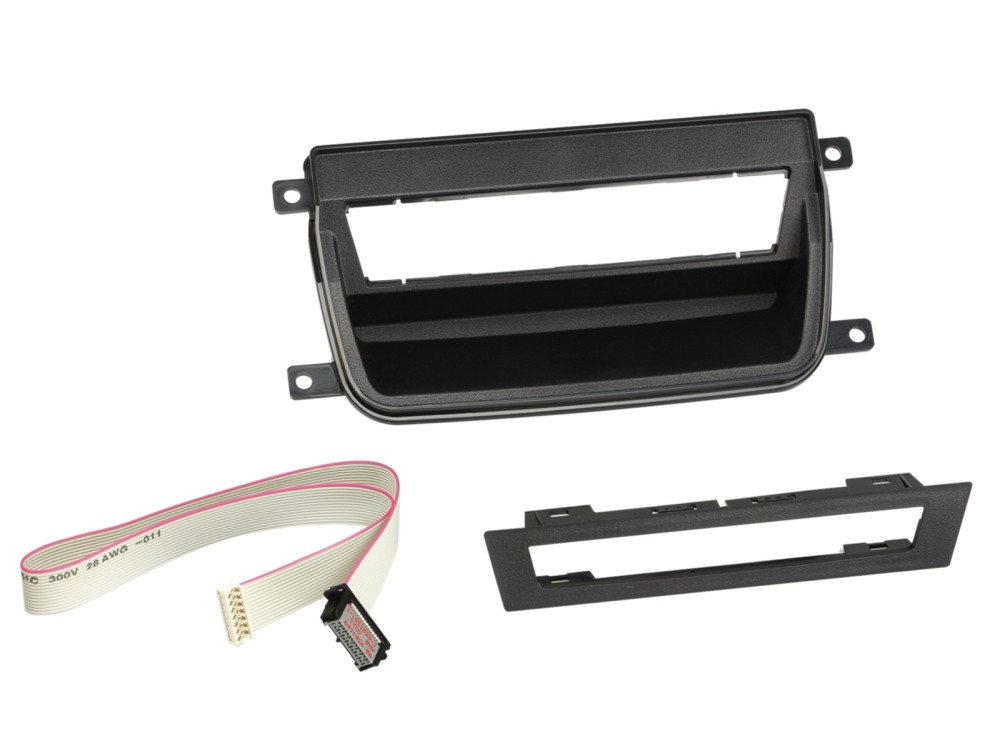

- 1 db specifikus tárolórekesz: Kifejezetten a dohányzó csomag nélküli modellekhez, fekete színben.
- 1 db antennapárosító adapter: Fakra-DIN csatlakozóval, passzív kivitelben, prémium minőségű kábelezéssel.
Műszaki jellemzők és biztosított kimeneti jelek:
Az interfész az alábbi analóg jeleket állítja elő a gépjármű digitális hálózatából:
- Piros: +12V gyújtáskapcsolt feszültség
- Narancs: +12V világítás jel (éjszakai mód)
- Lila/fehér: +12V tolatási jel (kamerakapcsoláshoz)
- Rózsaszín: Sebességjel (navigációhoz)
- Zöld: Kézifék jel
- Hangjelzések: A hátsó tolatóradar (PDC) és a gyári figyelmeztető hangok teljes körű támogatása.
Terhelhetőségi korlát: A kimenetek maximum 250 mA áramerősséget bírnak el. Ennél nagyobb áramigény esetén védőrelé beépítése szükséges.
Kompatibilitási lista és fontos feltételek:
Alkalmas az alábbi járművekhez:
- BMW 3 (E90, E91, E92, E93): 2005.03. – 2013.10.
Beépítési megjegyzések:
- Kizárólag gyári navigáció nélküli (SA606A / SA609A kód) modellekhez.
- Olyan járművekhez, amelyek nem rendelkeznek I-Drive vezérlővel.
- Olyan járművekhez, amelyek nem rendelkeznek dohányzó csomaggal (az alsó részen gyárilag is tárolórekesz van, nem billenőfedeles hamutartó).
- Fontos: A keret rögzítéséhez a beépítés során egyedi mechanikai megoldásokra lehet szükség. Amennyiben az autó ülésfűtés kapcsolósorral rendelkezik, annak áthelyezése szükséges a mellékelt rekeszbe.
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
- Tesztelje a gyári készülék funkcióit (kormánygombok, radarhangok) a kiszerelés előtt.
- A gyári egység kiszerelését feszültségmentes állapotban végezze el.
- Ellenőrizze a csatlakozók helyességét és az interfész beállításait a tápfeszültség rákötése előtt.
Csatlakoztatási sorrend:
- Csatlakoztassa az új rádiót az eszköz kezelési útmutatója szerint.
- Állítsa be a DIP-kapcsolókat a rádió gyártójának (pl. Pioneer, Kenwood, Android) megfelelően.
- A teljes rendszert legutoljára csatlakoztassa a jármű hálózatára.
- Végezzen funkciópróbát (kormányvezérlés, hangjelzések, világítás).
Figyelmeztetés: A kábelköteg módosítása vagy szakszerűtlen bekötése a garancia elvesztéséhez és a gépjármű elektronikájának károsodásához vezethet. A beszerelést javasolt képzett szakemberre bízni.
GYIK – Gyakran Ismételt Kérdések
Miben tér el ez a készlet a dohányzó csomagos változattól?
Ebben a készletben a tárolórekesz formája és rögzítése a hamutartó nélküli BMW konzolokhoz lett kialakítva. Ha az Ön autójában nincs billenőfedeles hamutartó a váltó előtt, ez a megfelelő választás.
Megmaradnak a tolatóradar hangjai a rádiócsere után?
Igen, a készletben található speciális interfész és a hozzá tartozó hangmodul gondoskodik róla, hogy a tolatóradar sípolása és az egyéb gyári figyelmeztető jelzések továbbra is működjenek.
Milyen méretű rádiót válasszak?
A keret 9 colos kijelzőkhöz készült. A BMW E90 műszerfalának szűkös belső mélysége miatt kifejezetten javasoljuk a rövidített házas (Short Body) fejegységek használatát, hogy a kábelek kényelmesen elférjenek.
Át kell helyeznem az ülésfűtés gombjait?
Igen, a nagyméretű rádió kijelzője elfoglalja a kapcsolók eredeti helyét. A szettben található tárolórekeszbe kell beépíteni a gombokat, így azok továbbra is elérhetőek maradnak.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
