A csomag pontos tartalma:

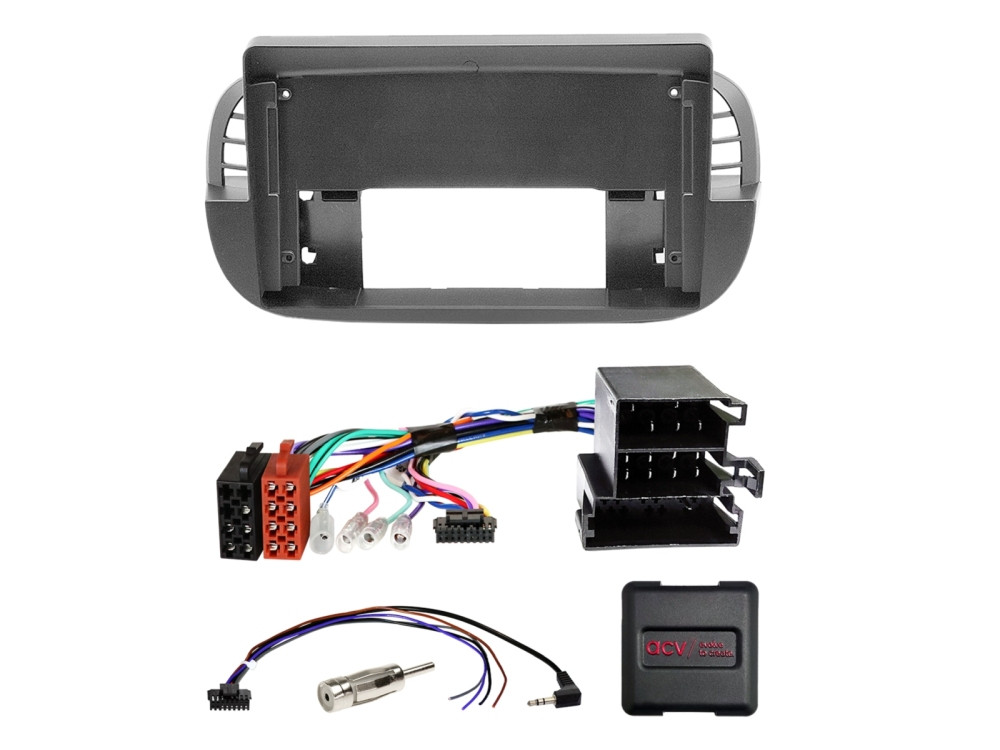

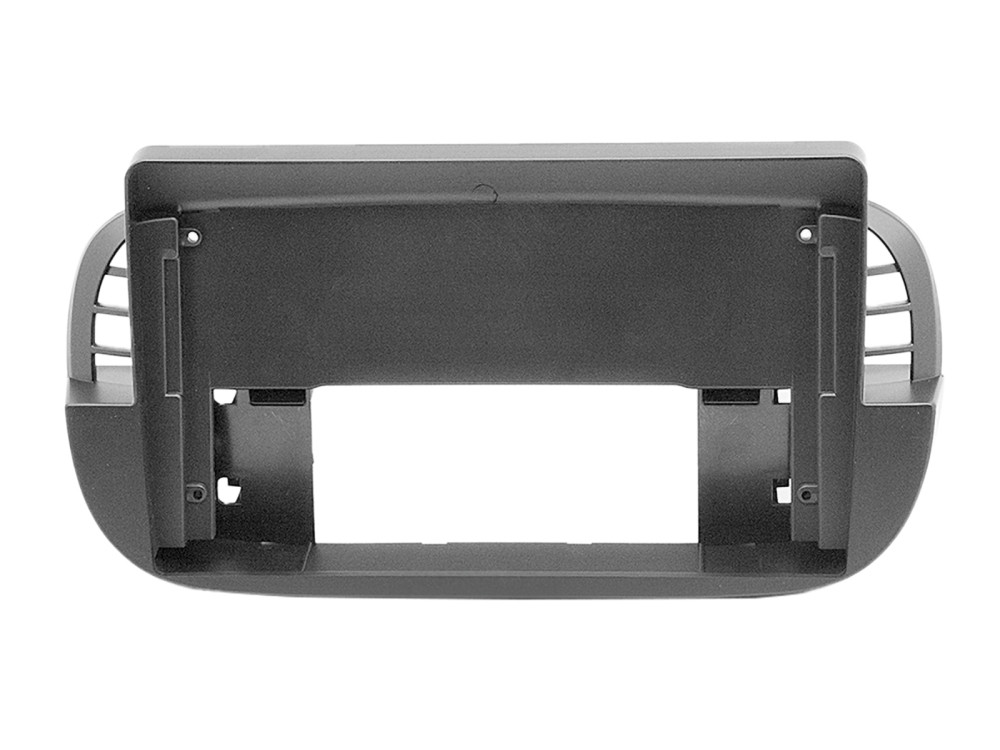

- 1 db specifikus 9 colos rádiókeret: Fekete színben, kifejezetten az első generációs (2007-2015) Fiat 500 modellekhez. (Cikkszám: 381094-93-1)

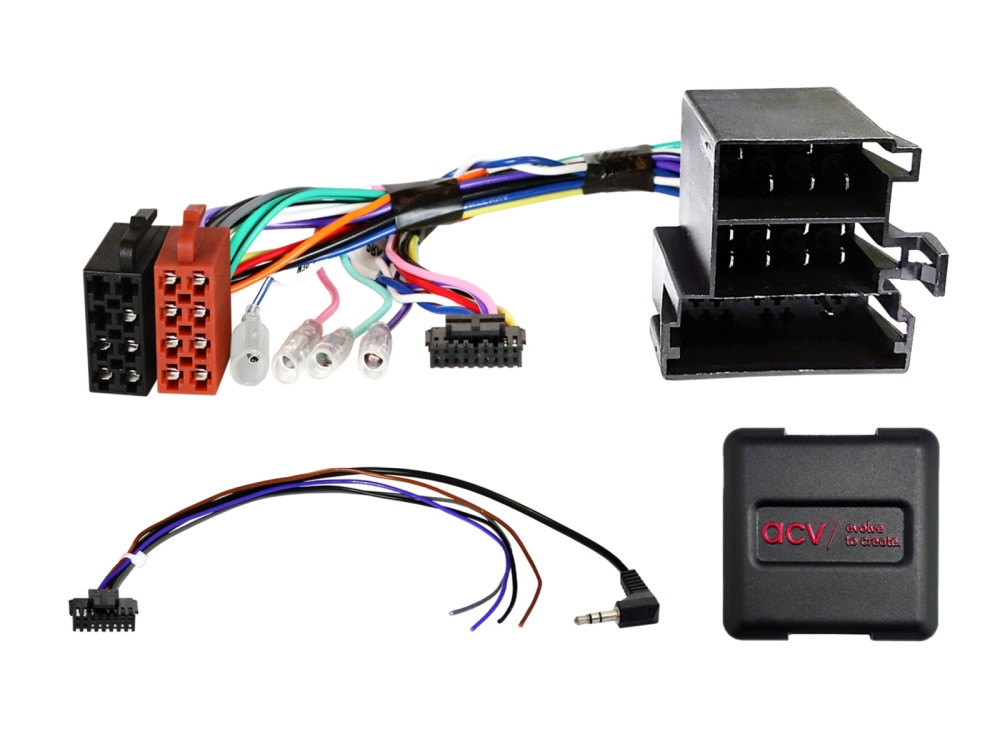

- 1 db kormánytávvezérlő interfész: Mini ISO csatlakozóval, univerzális multilead kábellel a különböző rádiómárkákhoz. (Cikkszám: 42xfa004-0)

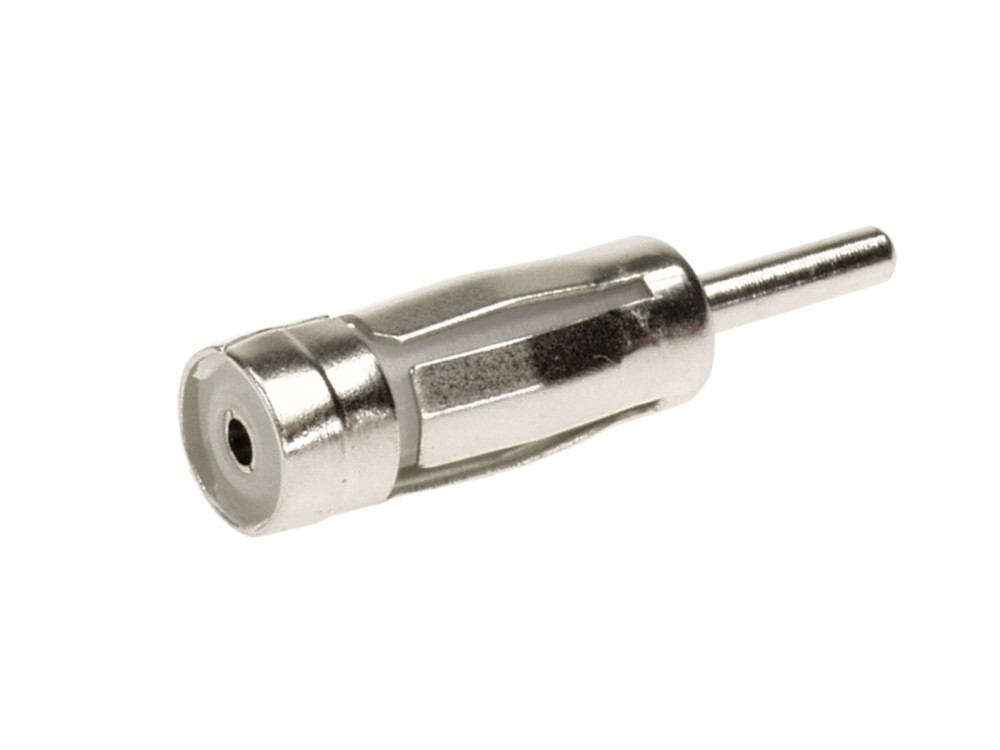

- 1 db antenna adapter: ISO(f) – DIN(m) átalakító. (Cikkszám: 1500-00-0)
Kompatibilitási feltételek:
Alkalmas az alábbi járművekhez:
- Fiat 500 (ZAF 312): 2007.10. – 2015.07.
Fontos technikai megjegyzés:
Szellőzés: A nagyméretű, 9 colos kijelző elhelyezkedése miatt a rádió feletti középső szellőzőnyílások manuális állítási lehetősége megszűnik. A levegő továbbra is áramlik, de a lamellák közvetlen mozgatása a keret miatt nem lesz elérhető.
Készülék típus: Javasolt 9 colos szabványos, rövidített házas (Short Body) vagy moduláris fejegységekhez.
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
- Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
- A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Működni fognak a kormányon lévő gombok?
Igen, a készlet tartalmazza a Mini ISO csatlakozós adaptert, így az utólagos rádió hangerő-szabályozása és a számváltás továbbra is vezérelhető marad a gyári kormánygombokról.
Belefér a rádió a műszerfal vágása nélkül?
A 9 colos keret úgy lett kialakítva, hogy illeszkedjen a gyári rádió helyére, de a belső részeken a modern kijelző és a kábelköteg kényelmes elhelyezése érdekében minimális módosításra szükség lehet.
Mi történik a szellőzőkkel?
Mivel a 9 colos kijelző fizikai mérete jóval nagyobb, mint a gyári rádióé, a keret eltakarja a középső szellőzőrácsok állítókarjait. A fűtés/hűtés funkció megmarad, de a légáramlás irányát ezeknél a rácsoknál nem tudja majd manuálisan szabályozni a beépítés után.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
