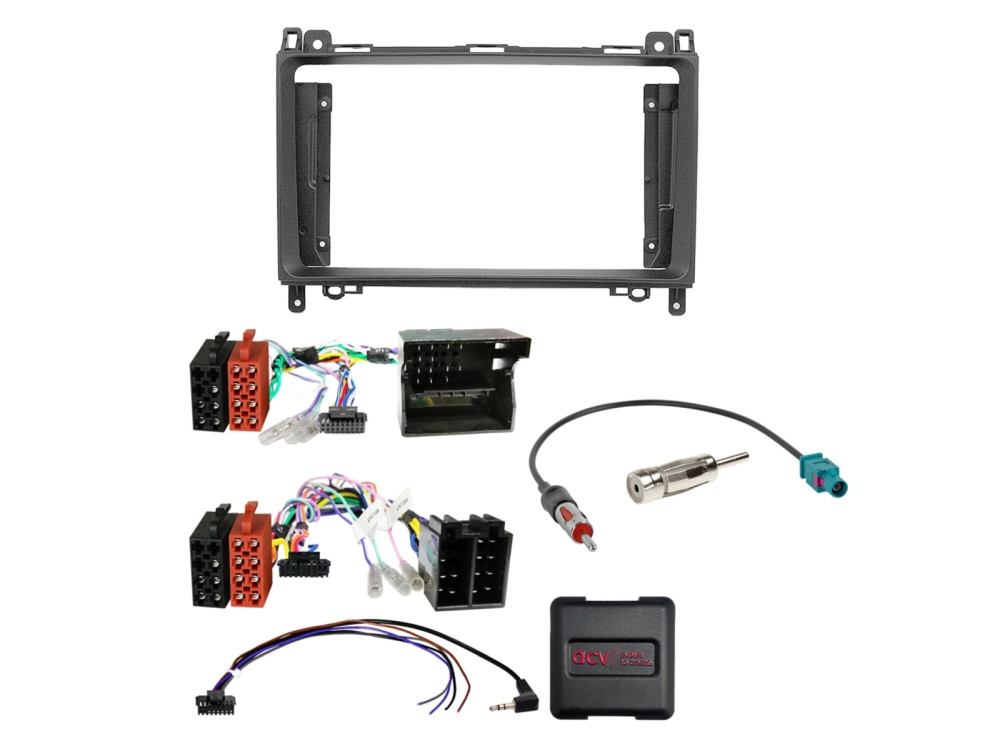

A csomag pontos tartalma:

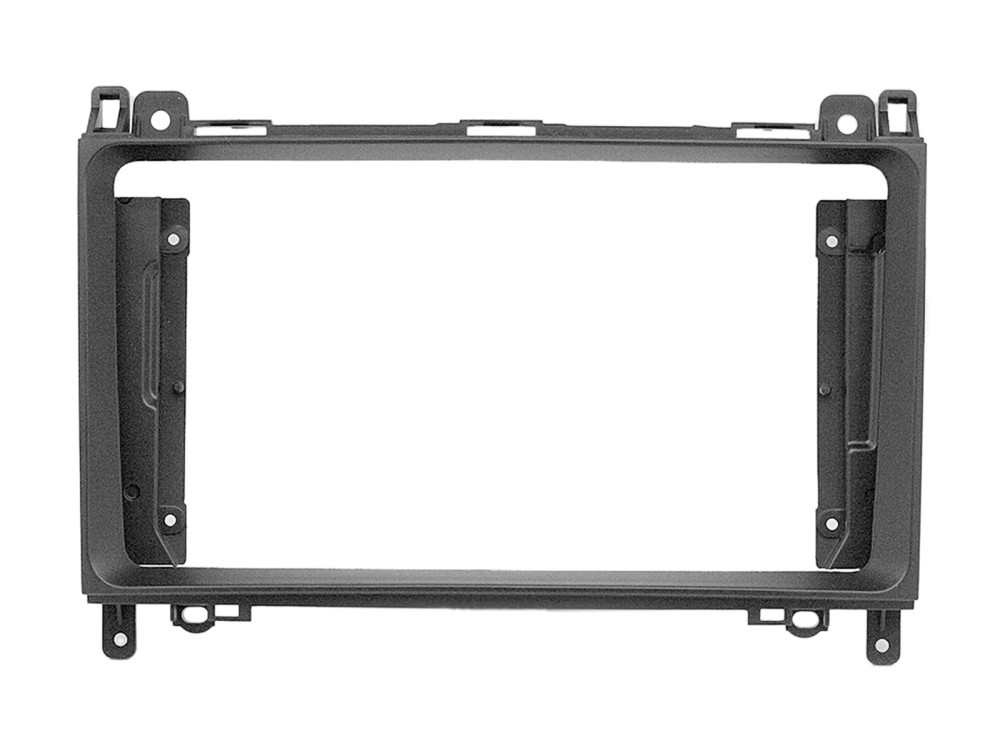

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, kifejezetten 9 colos tablet vagy moduláris készülékekhez. (Cikkszám: 381190-90-1)

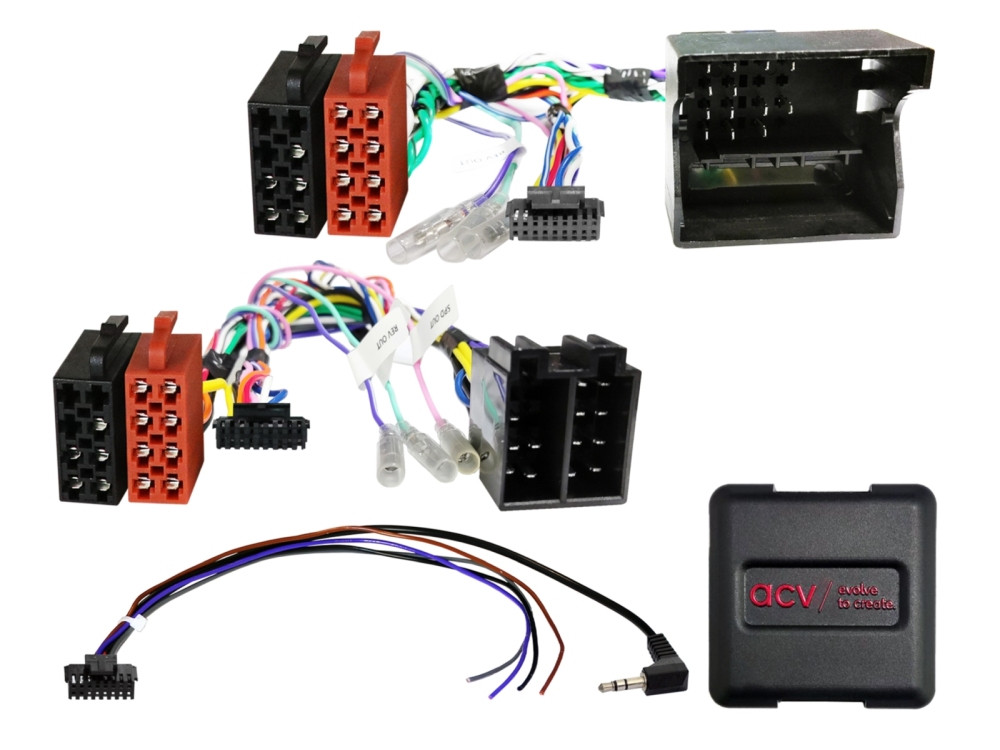

- 1 db kormánytávvezérlő interfész: ISO és 40 pines Quadlock csatlakozókkal is ellátott CAN-Bus adapter. (Cikkszám: 42xmc00c-0)
- 1 db univerzális multilead kábel: A kormányvezérlés illesztéséhez az utólagos rádióhoz.

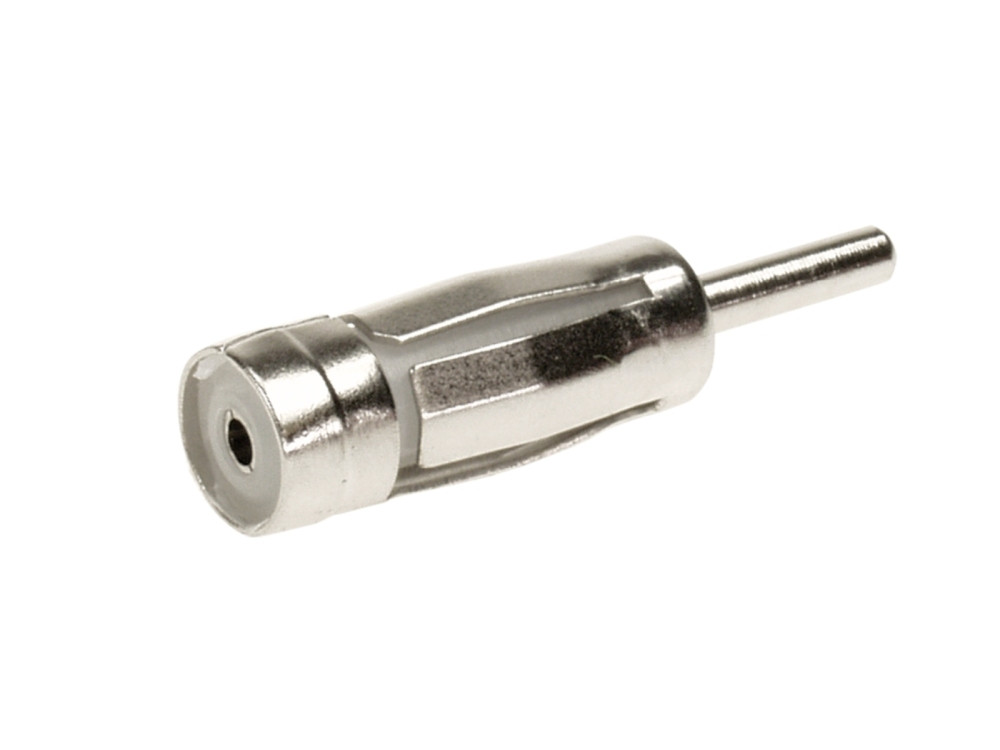

- Antenna adapter készlet: Tartalmazza a Fakra-DIN és az ISO-DIN átalakítókat is.
Kompatibilitási lista:
Alkalmas az alábbi járművekhez:
- Mercedes A-osztály (W169/C169): 2004.10. – 2012.06.
- Mercedes B-osztály (T245): 2005.07. – 2011.09.
- Mercedes Vito / Viano (W639): 2006.04. – 2014.03.
Fontos technikai megjegyzés a beszereléshez:
Audio 5 (1-DIN) esetén: Ha az autó gyárilag a kisméretű Audio 5 rádióval szerelt, a beépítéshez szükség lehet egy gyári Mercedes 2-DIN átalakító keretre (cikkszámok: A 169 680 32 39 7 az A/B-nél, illetve A 639 680 04 07 a Vito/Viano-nál).
Radiovorbereitung: Rádió-előkészítéses Vito/Viano modellekhez gyári Mercedes tartókeret (A 639 689 1031) lehet szükséges.
Műszaki adatok és biztosított jelek:
Az interfész a CAN-Bus hálózatról az alábbi jeleket állítja elő (max. 250 mA):
- Piros: +12V gyújtás
- Narancs: +12V világítás
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel
- Zöld: Kézifék jel (GND)
Általános beszerelési és biztonsági útmutató:
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Melyik csatlakozót használjam a kettő közül?
A szett tartalmazza az ISO és a Quadlock csatlakozót is. A gyári rádió kiszerelése után látni fogja, melyikre van szükség: a régebbi modellek ISO-val, az újabbak vagy navigációsak általában Quadlockkal szereltek.
Működni fognak a kormányon lévő gombok?
Igen, a készlet tartalmazza a specifikus CAN-Bus interfészt, így a hangerő szabályozása és a híváskezelés (amennyiben a rádió támogatja) továbbra is a kormányról működik.

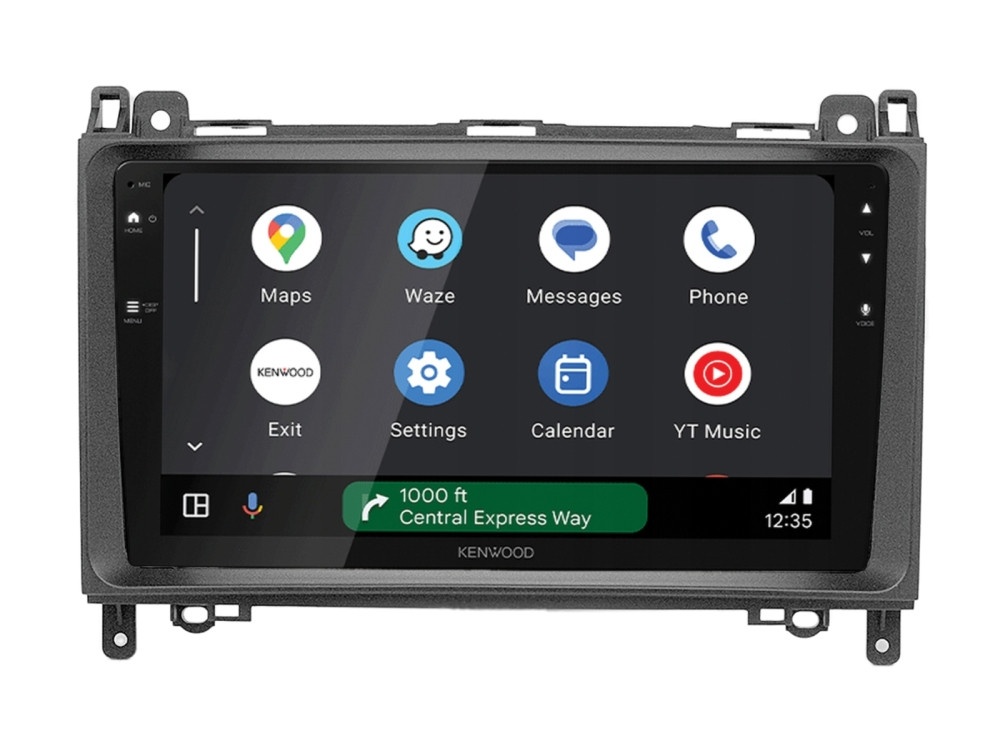

Milyen típusú 9 colos rádiót javasolnak?
A keret szabványos 9 colos tablet-stílusú készülékekhez készült. Javasoljuk a Short Body (rövidített házas) modelleket, hogy a kábelkötegek és az interfész kényelmesen elférjenek a rádió mögötti térben.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
