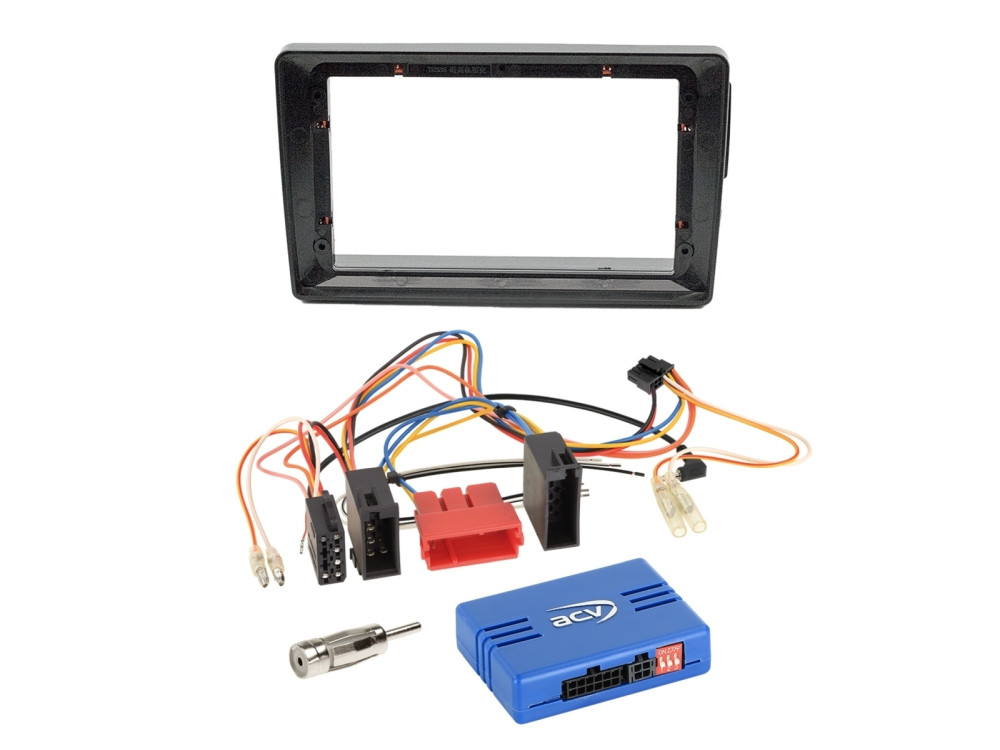

A csomag pontos tartalma:

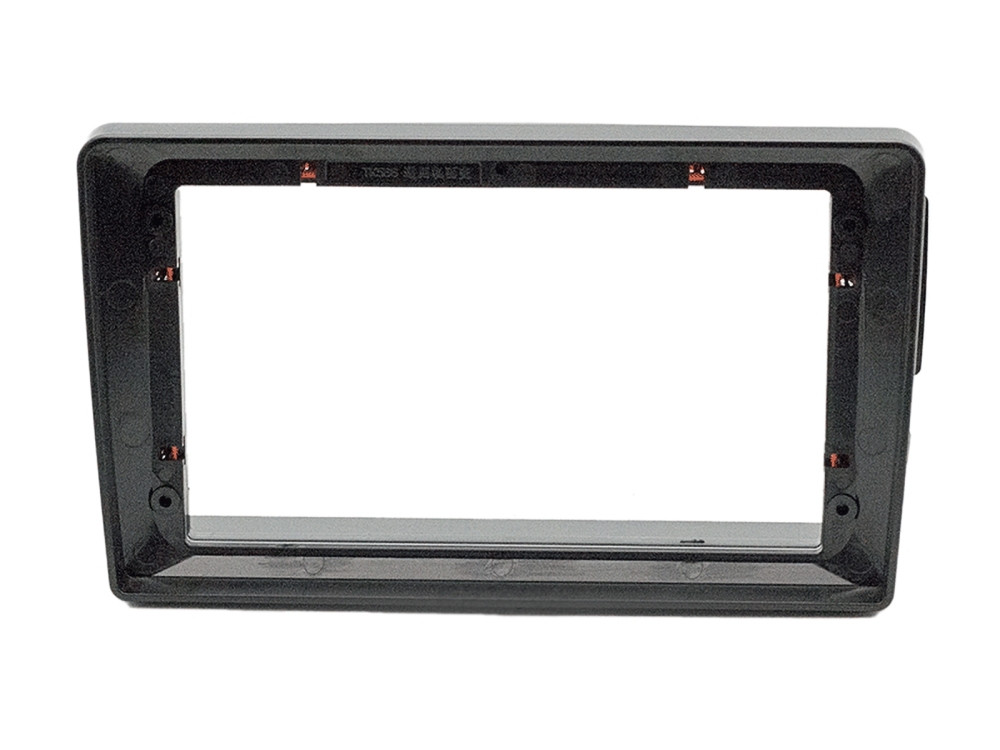

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, 9 colos tablet vagy moduláris készülékekhez. (Cikkszám: 381190-91-1)

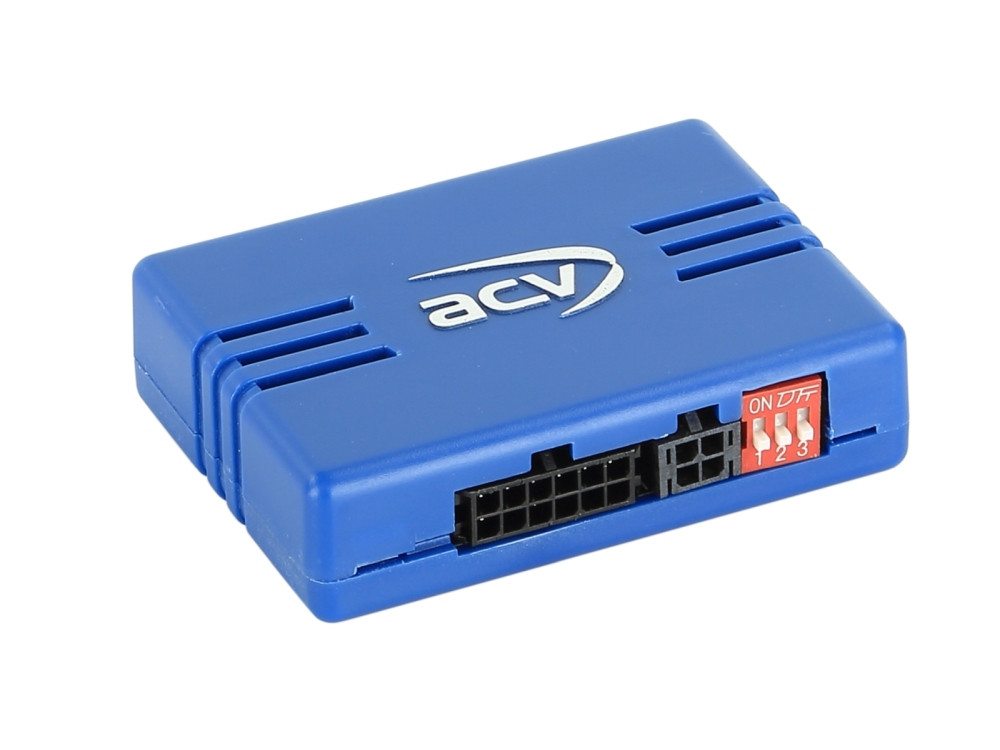

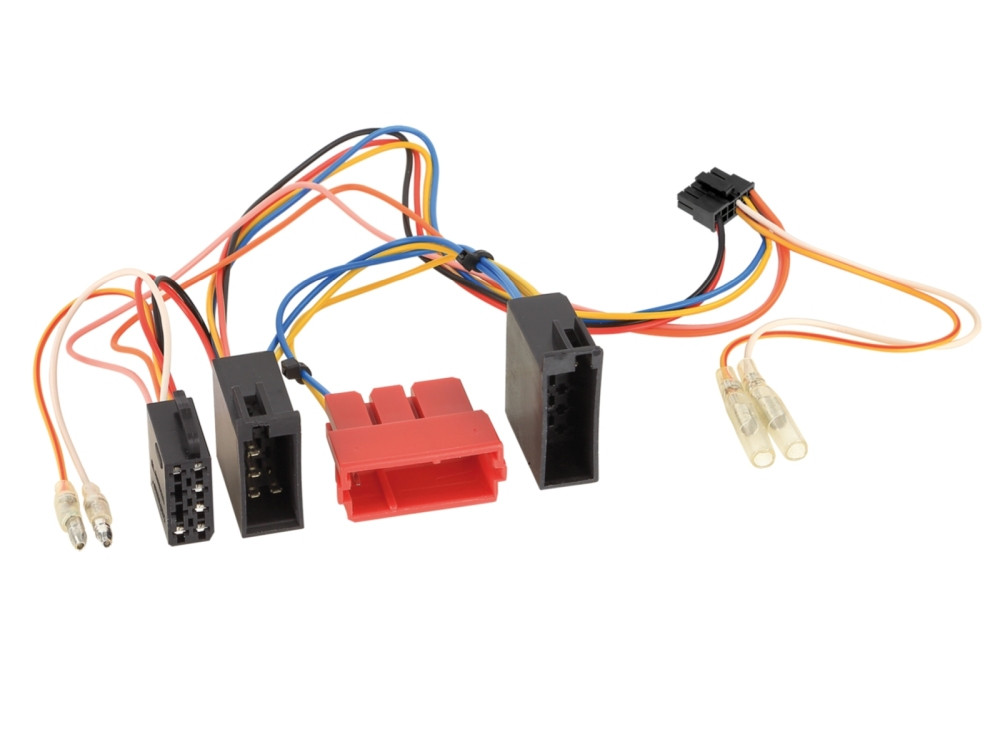

- 1 db kormánytávvezérlő interfész: ISO / 10 Pin ISO / Mini ISO csatlakozókkal szerelt CAN-Bus adapter. (Cikkszám: 42a-1190-001-0)

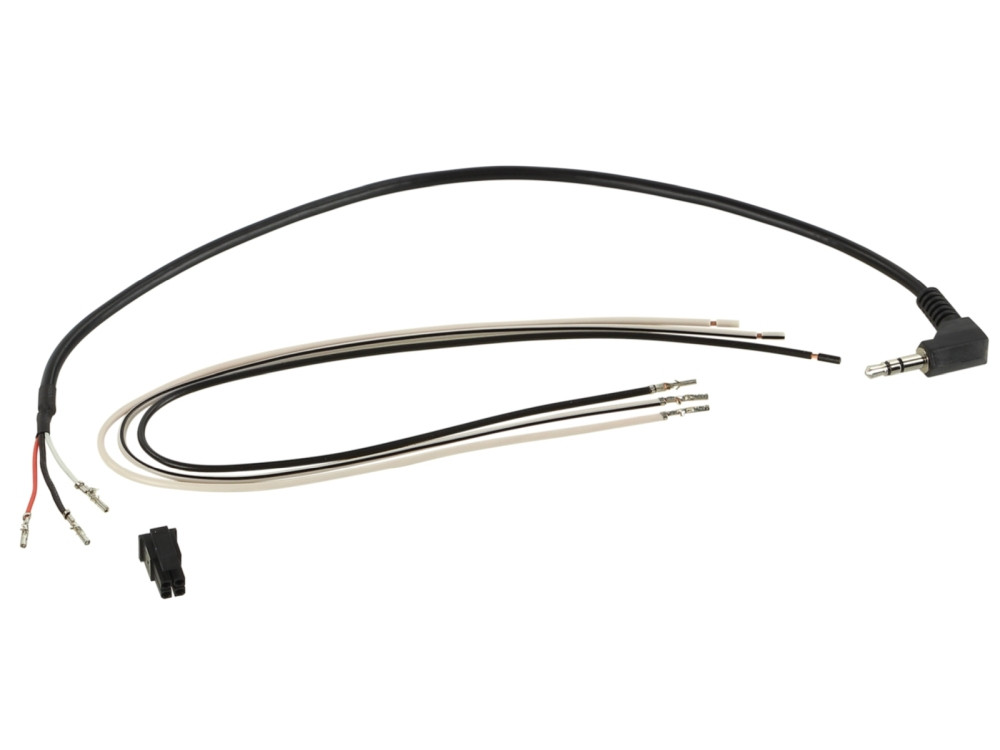

- 1 db univerzális multilead kábel (42arc100): A kormányvezérlés illesztéséhez az utólagos rádióhoz.

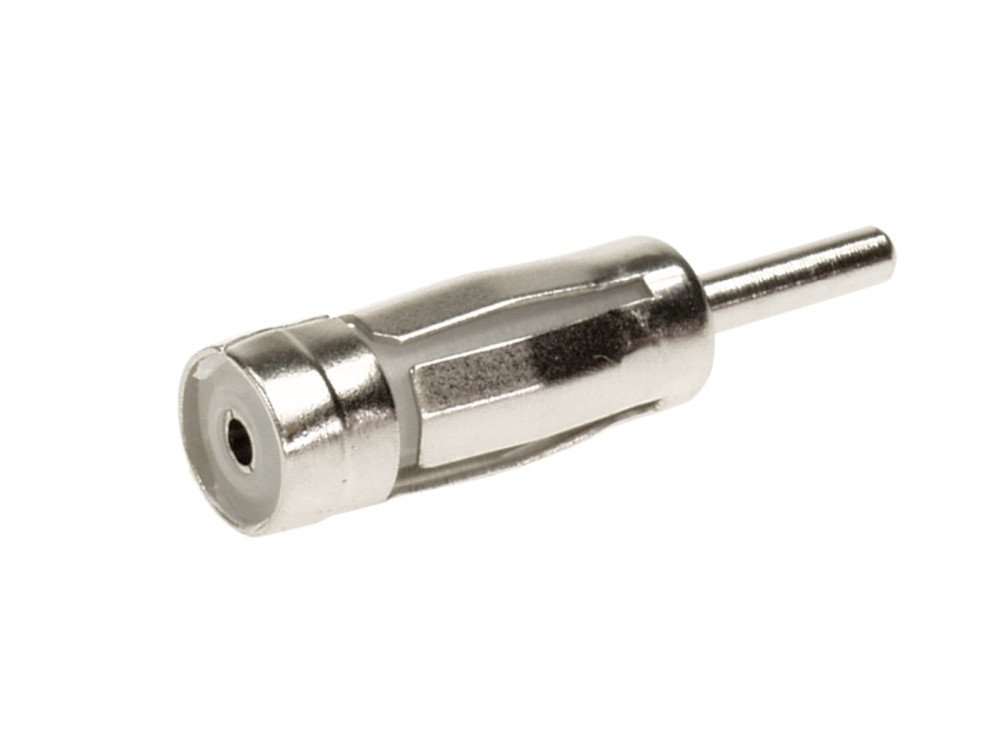

- 1 db antenna adapter: ISO(f) – DIN(m) átalakító. (Cikkszám: 1500-00-0)
Kompatibilitási lista:
Alkalmas az alábbi járművekhez:
- Mercedes C-osztály (W203/S203/CL203): 2000.08. – 2005.01. (facelift előtti)
- Mercedes CLK-osztály (C209/A209): 2002.03. – 2005.04.
- Mercedes G-osztály (463): 2000.10. – 2007.04.
- Mercedes Vito / Viano (W639): 2003.10. – 2006.03.
Támogatott gyári egységek:
- Audio 5 / Audio 10 (1-DIN)
- Audio 30 APS (1-DIN navigáció)
- Comand 2.0 (OEM navigáció)
Műszaki adatok és biztosított jelek:
- Az interfész a CAN-Bus hálózatról az alábbi analóg jeleket állítja elő:
- Rózsaszín: +12V gyújtás (Klemme 15, max. 1,5A)
- Narancs: +12V világítás (Klemme 58, max. 0,1A)
- Fehér: +12V tolatójel (max. 1,5A)
- Sárga/Zöld: Sebességjel (Speed Pulse)
Fontos technikai megjegyzés: Bizonyos típusoknál (pl. Comand 2.0 vagy rádió-előkészítés esetén) a CAN-High és CAN-Low vezetékeket manuálisan kell csatlakoztatni az autó megfelelő pontjaihoz (pl. klímapanel vagy küszöbcsatorna elosztó). A helytelen bekötés az interfész meghibásodását okozhatja!
Általános beszerelési és biztonsági útmutató:
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Miben más ez, mint a Quadlock-os készlet?
A Mercedes a 2000-es évek közepén váltott a régi ISO csatlakozókról a modernebb Quadlockra. Ha az Ön autója 2004-2005 előtti, nagy valószínűséggel ez az ISO-alapú szett lesz a megfelelő választás.
Működni fognak a kormányon lévő gombok?
Igen, a készlet tartalmazza a specifikus interfészt, amely lefordítja a kormánygombok jeleit az új rádió számára, így a hangerő és a léptetés továbbra is vezérelhető marad.
Mi a teendő, ha gyári erősítő van az autóban?
Amennyiben az autó 10-pines ISO csatlakozós aktív rendszerrel szerelt (de nem optikai D2B), a hang megszólaltatásához kiegészítő aktív rendszer adapterre (cikkszám: 13-1190-50) lehet szükség.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
