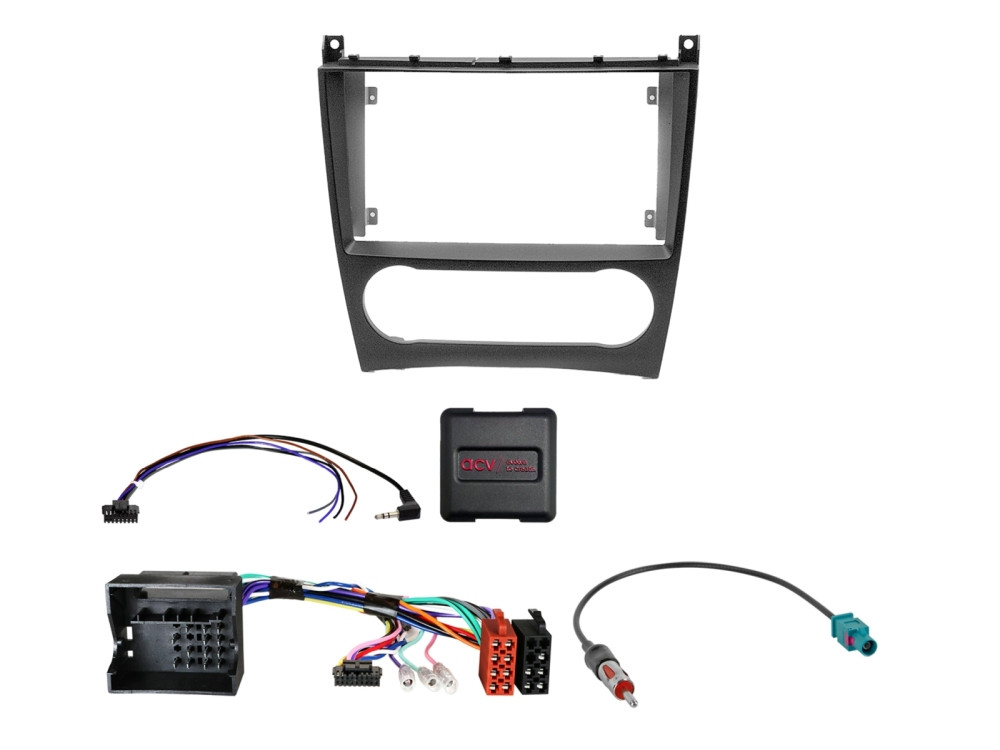

A csomag pontos tartalma:

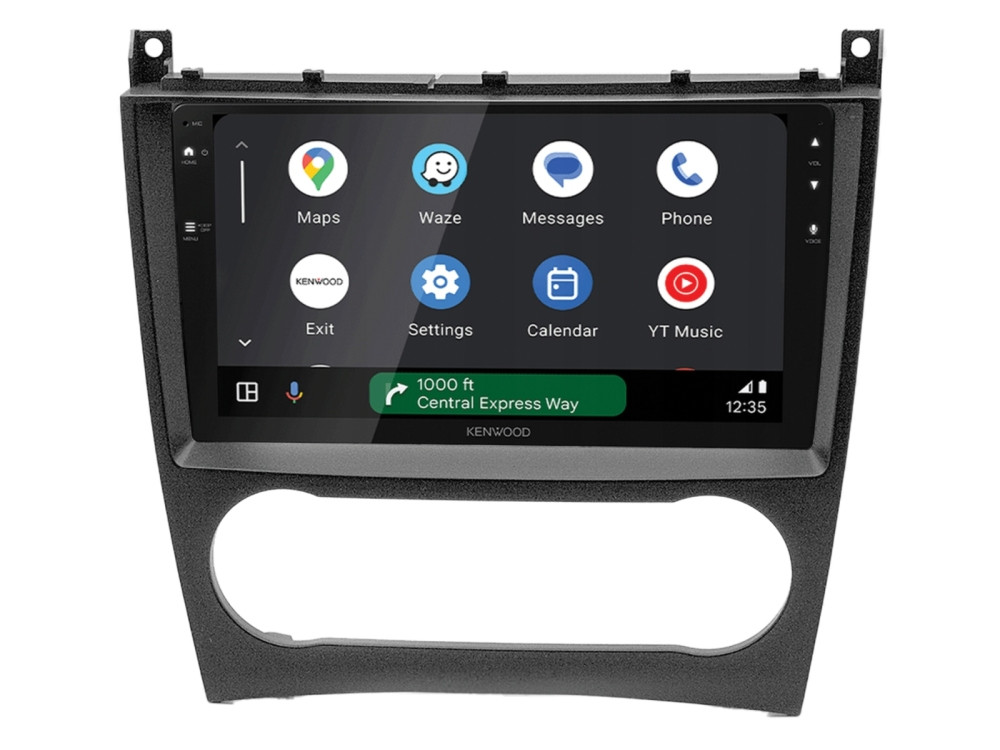

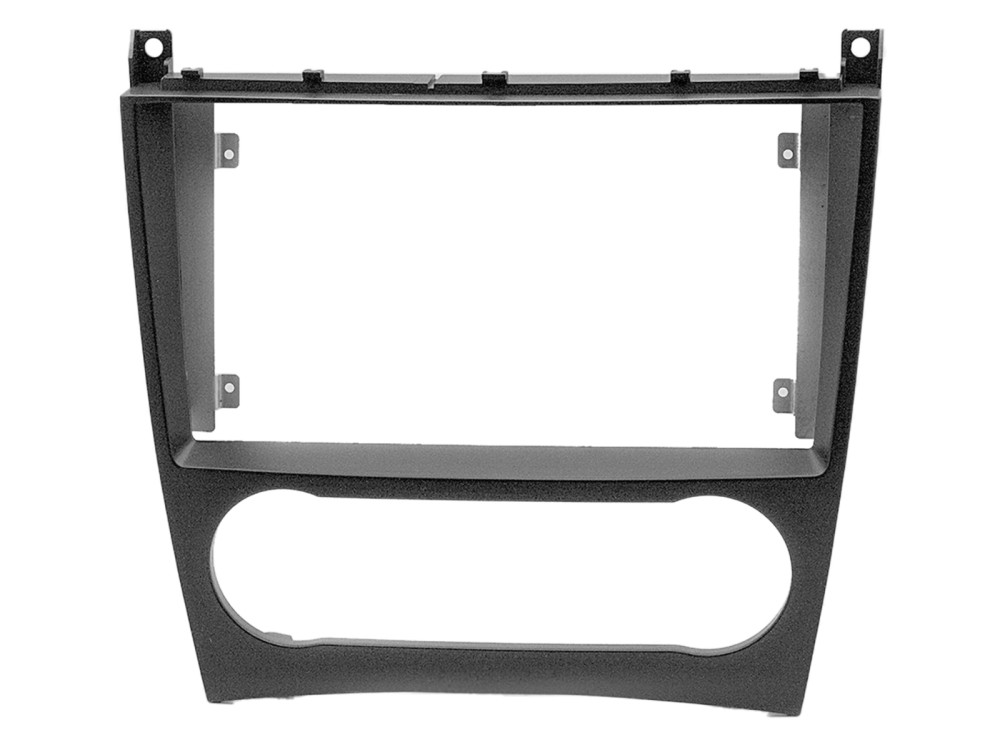

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, amely 9 colos tablet vagy moduláris készülékek fogadására alkalmas. (Cikkszám: 381190-92-1)

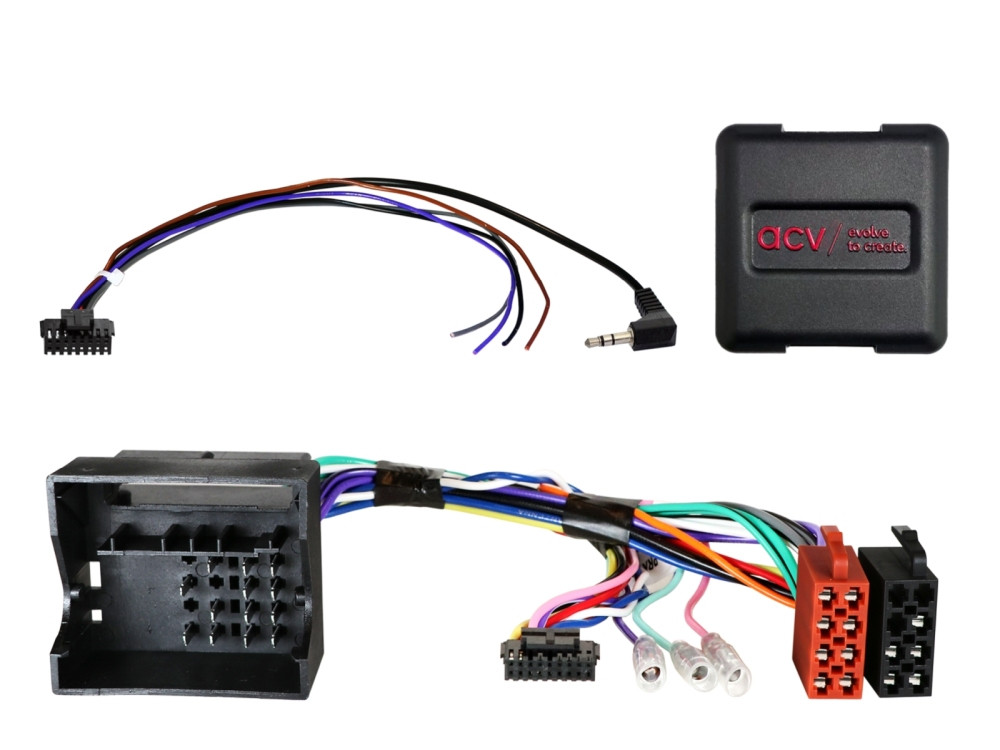

- 1 db kormánytávvezérlő interfész: 40 pines Quadlock csatlakozóval szerelt CAN-Bus adapter, univerzális multilead kábellel a különböző rádiómárkákhoz. (Cikkszám: 42xmc001-0)
- 1 db antenna adapter: Fakra(m) – DIN(m) passzív átalakító. (Cikkszám: 1524-01-1-0)
Kompatibilitási lista:
Alkalmas az alábbi járművekhez:
- Mercedes C-osztály (W203 facelift): 2004.04. – 2007.02. (Sedan)
- Mercedes C-osztály (S203 facelift): 2004.04. – 2007.10. (T-Modell)
- Mercedes C-osztály (CL203): 2004.04. – 2008.04. (Sportcoupe)
- Mercedes CLC-osztály (CL203): 2008.05. – 2011.02.
- Mercedes CLK-osztály (W209): 2005.04. – 2010.01.
Műszaki adatok és biztosított jelek:
Az interfész a gépjármű CAN-Bus hálózatáról olvassa be és alakítja át az alábbi analóg jeleket az új rádió számára:
- Gyújtás (+12V)
- Világítás (+12V)
- Tolatási jel (+12V)
- Sebességjel (Speed Pulse)
- Kézifék jel (GND)
- Terhelhetőség: A kimenetek maximum 250 mA áramerősséget bírnak el.
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
Telepítés előtti ellenőrzés:
- Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
- A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Miben különbözik ez a szett a régebbi C-osztályhoz valótól?
A Mercedes 2004 környékén váltott a műszerfal kialakításán és az elektromos rendszeren (Quadlock csatlakozó). Ez a készlet már a modernebb, lekerekített sarkú rádióval szerelt autókhoz és a CAN-Bus rendszerhez készült.
Milyen típusú 9 colos rádiót válasszak?
A keret kompatibilis a szabványos 9 colos tablet-stílusú készülékekkel. A Mercedes ezen típusainál a műszerfal mögött viszonylag kevés a hely, ezért kifejezetten javasoljuk a rövidített házas (Short Body) vagy moduláris felépítésű készülékeket a könnyebb kábelelvezetés érdekében.
Megmarad a kormányról való vezérlés?
Igen, az interfésznek köszönhetően a hangerő-szabályozás, a léptetés és a némítás funkciók továbbra is működni fognak a gyári gombokkal.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
