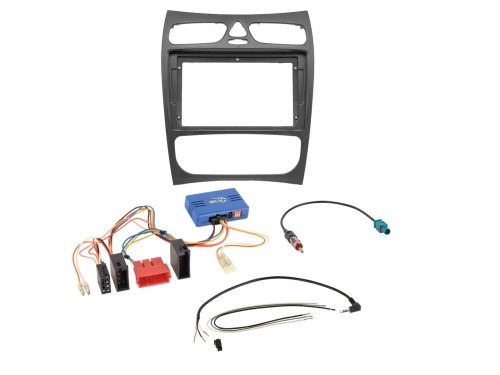

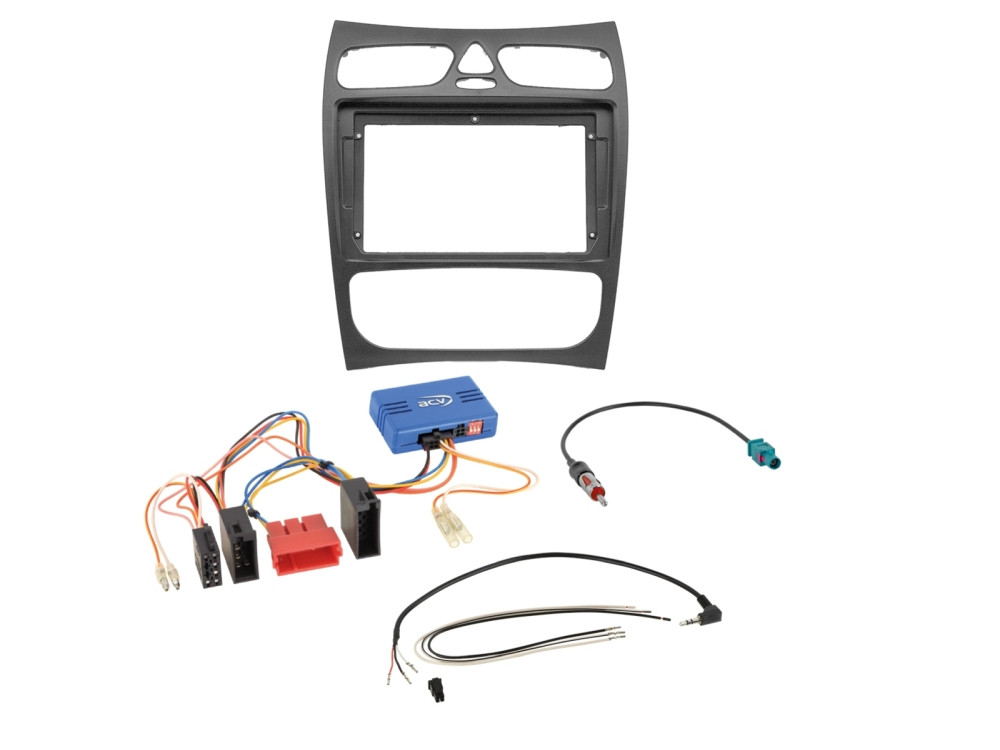

A csomag pontos tartalma:

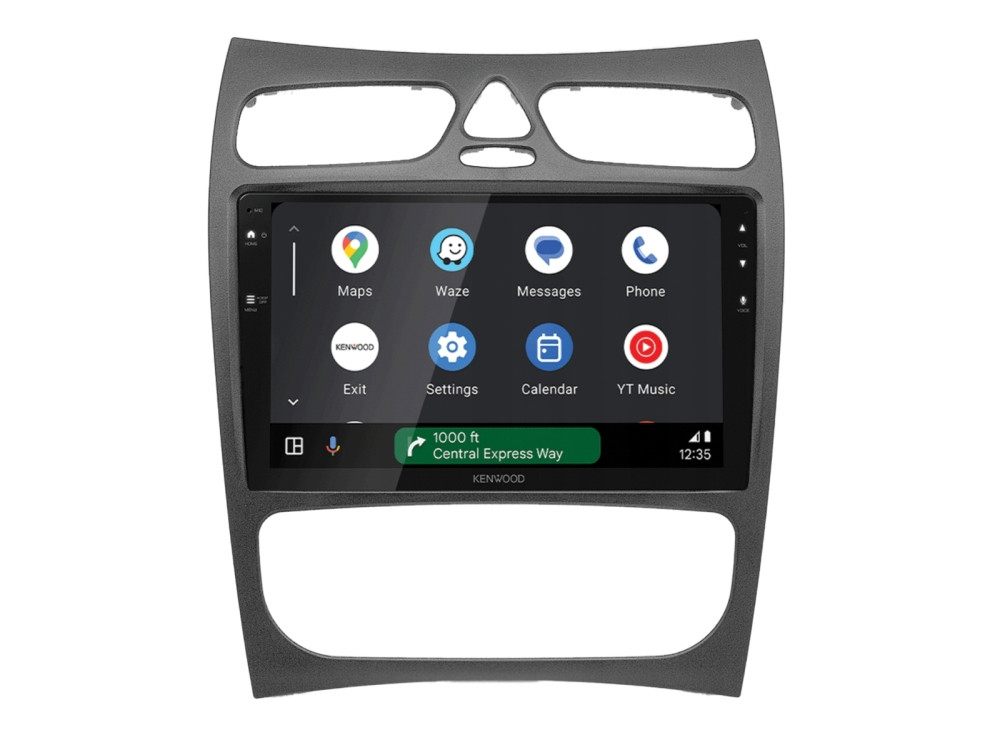

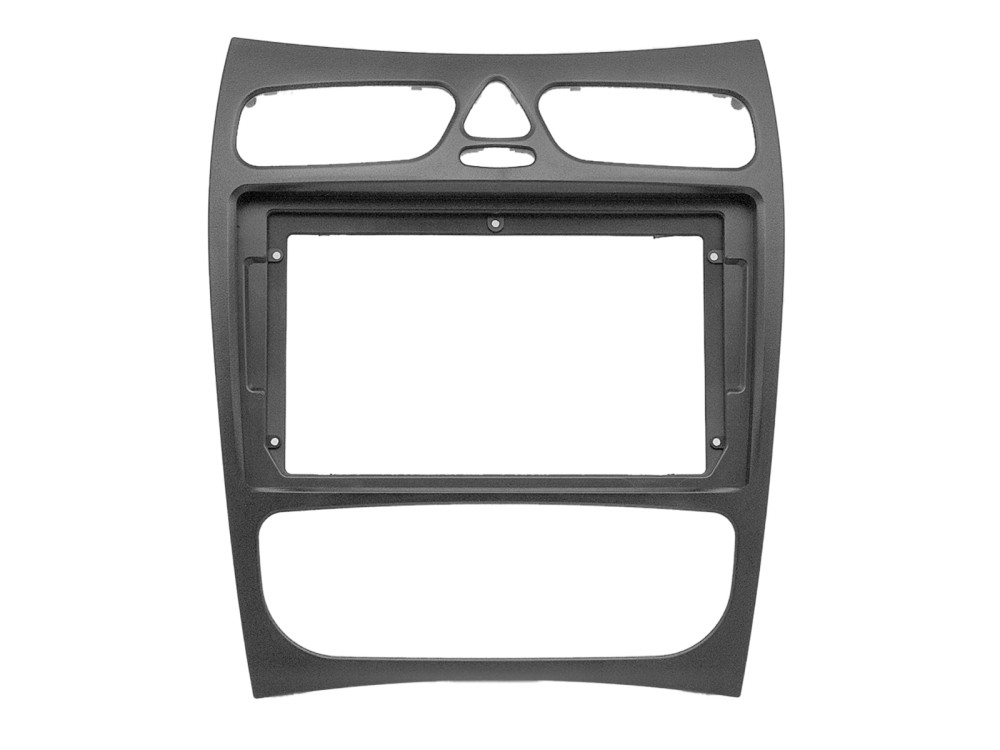

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, kifejezetten a korai (2002-2005) CLK műszerfalához. (Cikkszám: 381190-94-1)

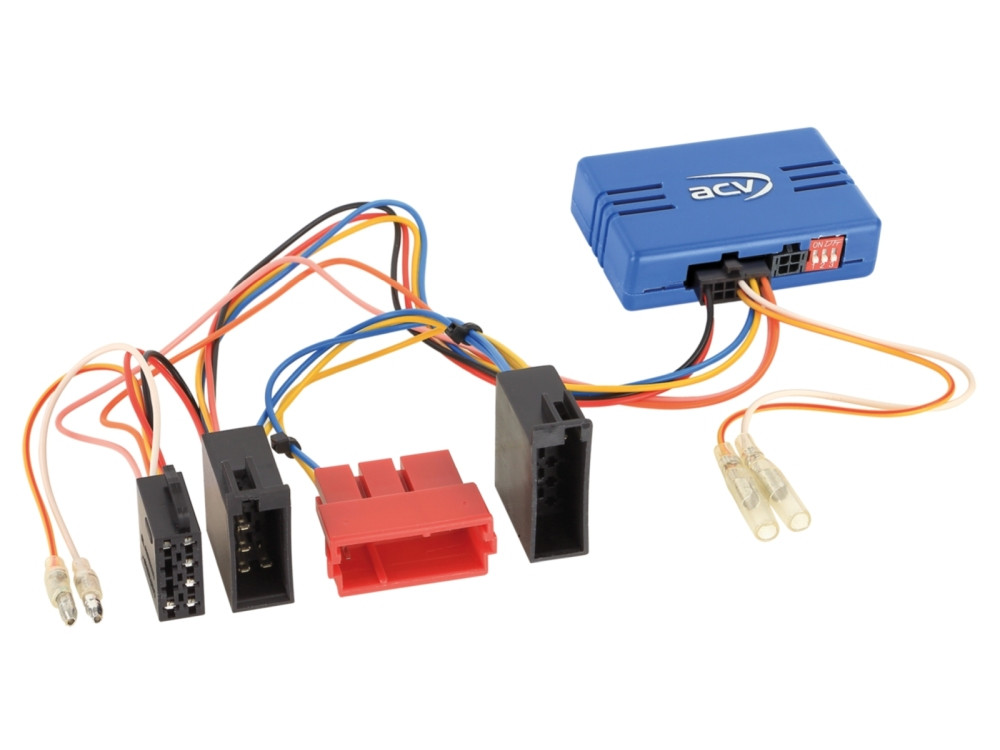

- 1 db speciális kormánytávvezérlő interfész: ISO / 10 Pin ISO / Mini ISO csatlakozókkal szerelt CAN-Bus adapter. (Cikkszám: 42a-1190-001-0)

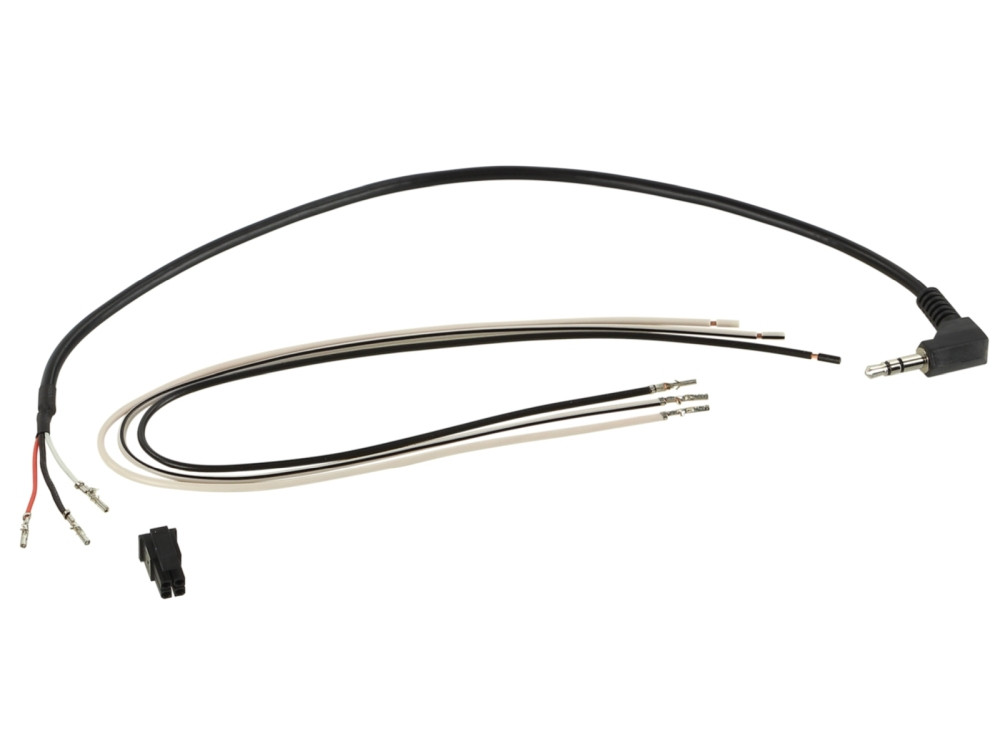

- 1 db univerzális multilead kábel (42arc100): A kormányvezérlés illesztéséhez a fejegységhez.
- 1 db antenna adapter: ISO(f) – DIN(m) átalakító. (Cikkszám: 1500-00-0)
Kompatibilitási lista:
Alkalmas az alábbi járművekhez:
- Mercedes CLK-osztály (C209 - Coupe): 2002.03. – 2005.04.
- Mercedes CLK-osztály (A209 - Cabrio): 2003.03. – 2004.03.
Támogatott gyári egységek:
- Audio 5 / Audio 10 (1-DIN)
- Audio 30 APS (1-DIN navigáció)
- Comand 2.0 (OEM navigáció)
Műszaki információk és jelek:
Az interfész a CAN-Bus hálózatról az alábbi jeleket biztosítja:
- Rózsaszín: +12V gyújtás (max. 1,5A)
- Narancs: +12V világítás (max. 0,1A)
- Fehér: +12V tolatójel (max. 1,5A)
- Sárga/Zöld: Sebességjel (Speed Pulse)
Fontos beszerelési megjegyzés: Bizonyos esetekben (például Comand 2.0 esetén vagy ha az autó csak rádió-előkészítéssel rendelkezik) a CAN-Bus vezetékeket manuálisan kell csatlakoztatni a gépjármű megfelelő pontjaihoz (pl. klímapanel vagy küszöbcsatorna CAN-elosztó). A helytelen csatlakoztatás az interfész károsodását okozhatja, ezért a beszerelést szakembernek kell végeznie!
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Jó ez a szett a 2006 utáni CLK-hoz is?
Nem, a 2005-ös modellfrissítés után a Mercedes Quadlock csatlakozóra és más formájú rádiókeretre váltott. Ehhez az autóhoz ez a speciális, ISO-alapú készlet szükséges.
Működni fog a kormányvezérlés?
Igen, a készlet tartalmazza az interfészt, amely lefordítja a kormánygombok jeleit az új rádió számára, így a hangerő és a léptetés megmarad.
Mi van, ha gyári erősítő (Soundsystem) van az autómban?
Ha az autó nem digitális (D2B) optikai rendszerű, de rendelkezik gyári erősítővel, akkor egy kiegészítő aktív rendszer adapterre (pl. cikkszám: 13-1190-50) is szükség lehet a hang megszólaltatásához.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
