Rádió beépítő készlet 9 colos készülékekhez, Mercedes E-osztály (W211) és CLS (C219), kormánytávvezérlővel 691190-95-1

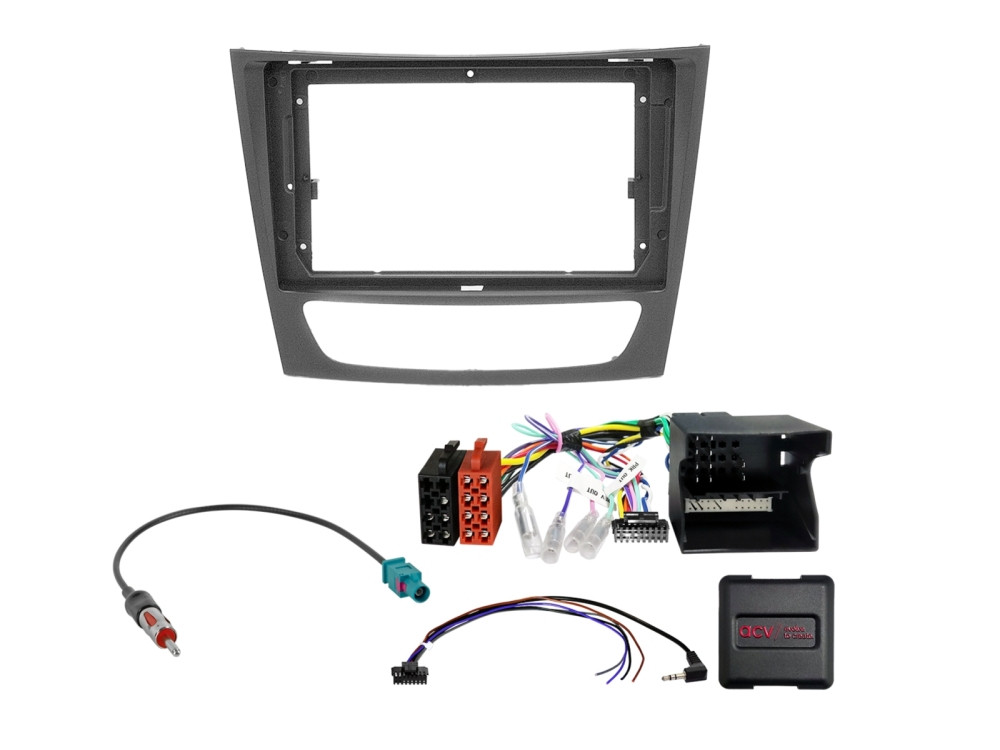

A csomag pontos tartalma:

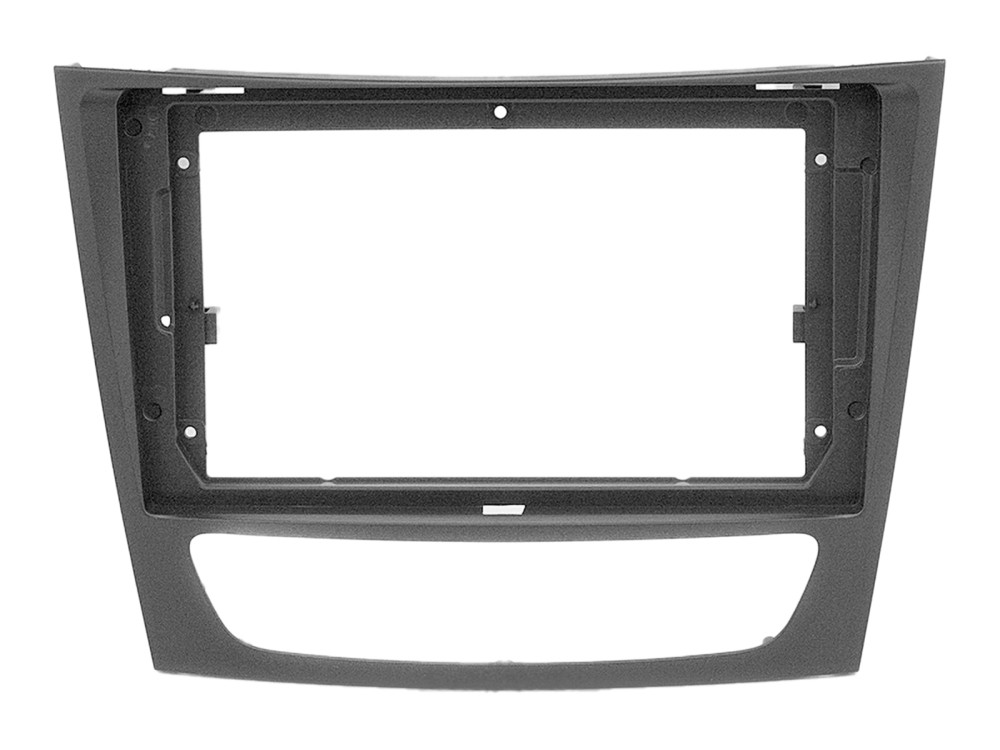

• 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, amely tökéletesen illeszkedik a W211/C219 középkonzoljába. (Cikkszám: 381190-95-1)

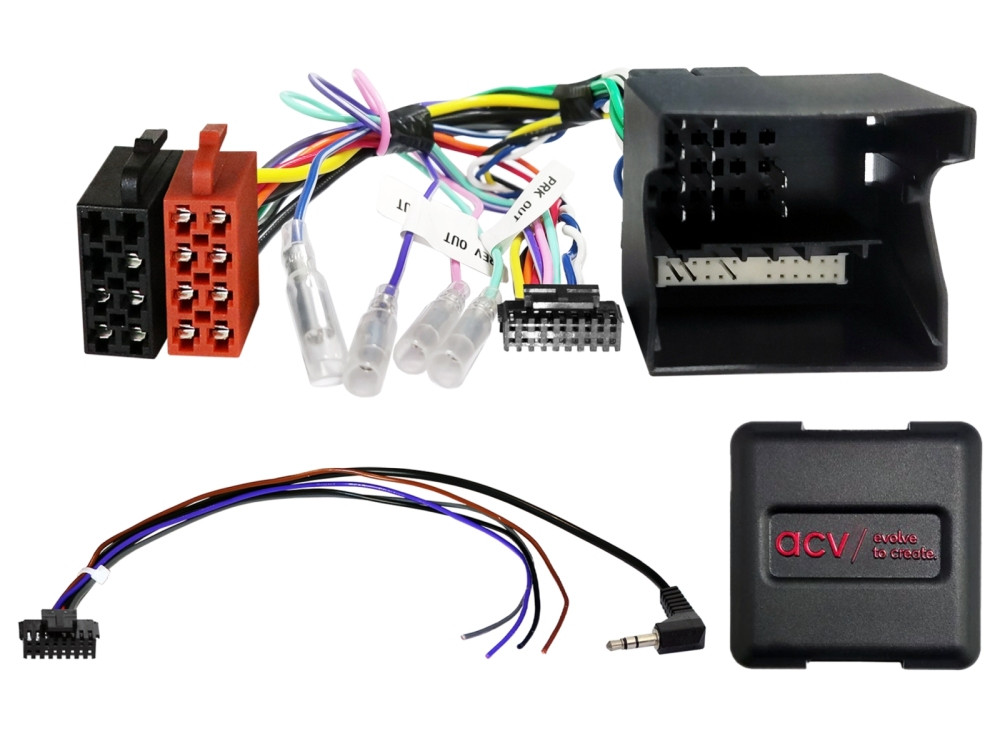

• 1 db kormánytávvezérlő interfész: 40 pines Quadlock csatlakozóval (MB2 típus), univerzális multilead kábellel. (Cikkszám: 42xmc004-0)
• 1 db antenna adapter: Fakra Z(m) – DIN(m) passzív átalakító. (Cikkszám: 1524-01-1-0)
• Kompatibilitási lista:

Alkalmas az alábbi járművekhez:

• Mercedes E-osztály (W211): 2002.03. – 2008.02.
• Mercedes CLS (C219): 2004.10. – 2008.06.

Műszaki adatok és biztosított jelek:

• Az interfész a CAN-Bus hálózatról az alábbi jeleket állítja elő (max. 250 mA terhelhetőség):
• Piros: +12V gyújtás (Klemme 15)
• Narancs: +12V világítás (Klemme 58)
• Lila/fehér: +12V tolatójel
• Rózsaszín: Sebességjel (Speed Pulse)
• Zöld: Kézifék jel (GND)

Általános beszerelési és biztonsági útmutató:

Ellenőrzési lépések:

• Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
  A gyári egységet feszültségmentes állapotban távolítsa el.
  Ellenőrizze a csatlakozók épségét és technikai illeszkedését.

Csatlakoztatási sorrend:

• Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
• Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
• A jármű főcsatlakozóját csatlakoztassa utoljára.
• Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).



Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban.  A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.

GYIK – Gyakran Ismételt Kérdések

Mi történik, ha gyári száloptikás (Harman Kardon / Logic7) rendszer van az autómban?
Fontos! Ha az autó gyárilag száloptikás erősítővel szerelt, ez a készlet az alapvető csatlakozást és a kormányvezérlést biztosítja, de a hang átviteléhez egy külön megvásárolható MOST (optikai) interfészre vagy az erősítő megkerülésére (bypass kábelezés) van szükség.

Milyen típusú 9 colos rádiót javasolnak?

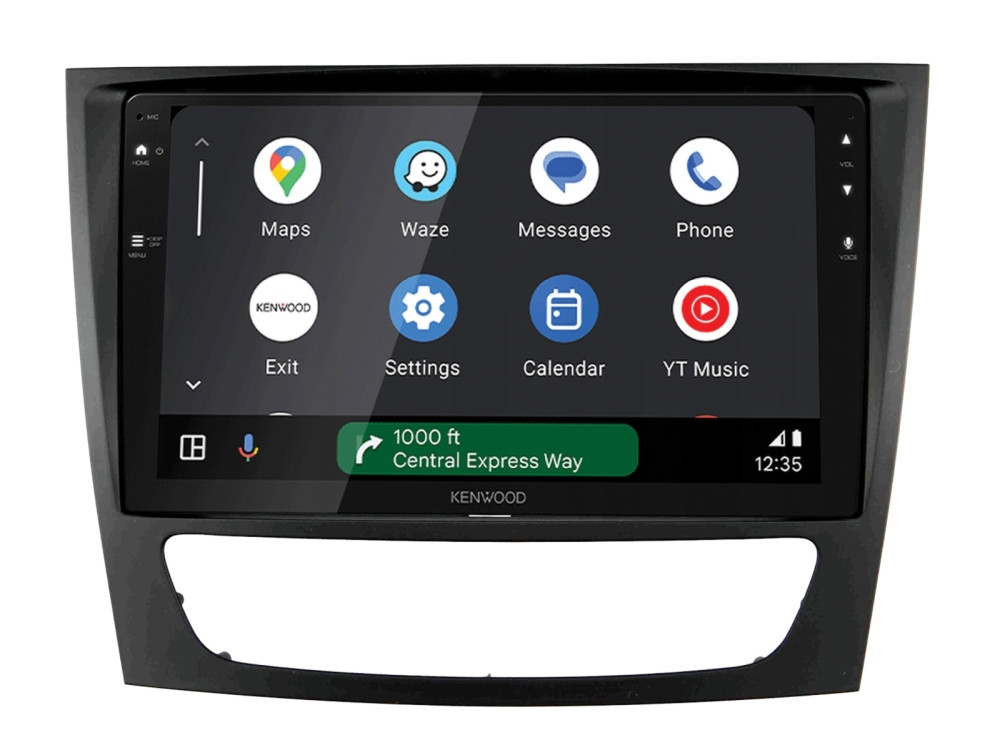

A keret szabványos 9 colos tablet-stílusú készülékekhez készült. A kábelek kényelmes elhelyezése érdekében javasoljuk a rövidített házas (Short Body) vagy moduláris fejegységek használatát.

Működni fognak a kormányon lévő gombok?
Igen, a készlet tartalmazza a specifikus CAN-Bus interfészt, így a hangerő szabályozása és a léptetés továbbra is a gyári kormánygombokkal történik.

Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):

A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:

1. Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
2. Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
3. Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
4. Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
5. Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
6. A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.

A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
