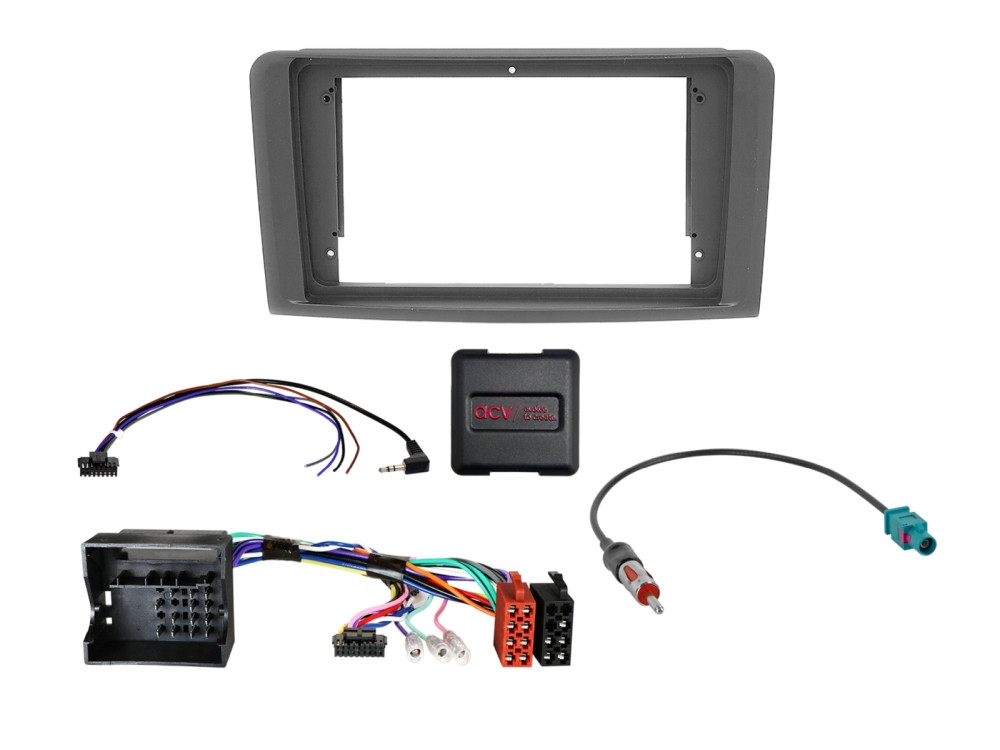

A csomag pontos tartalma:

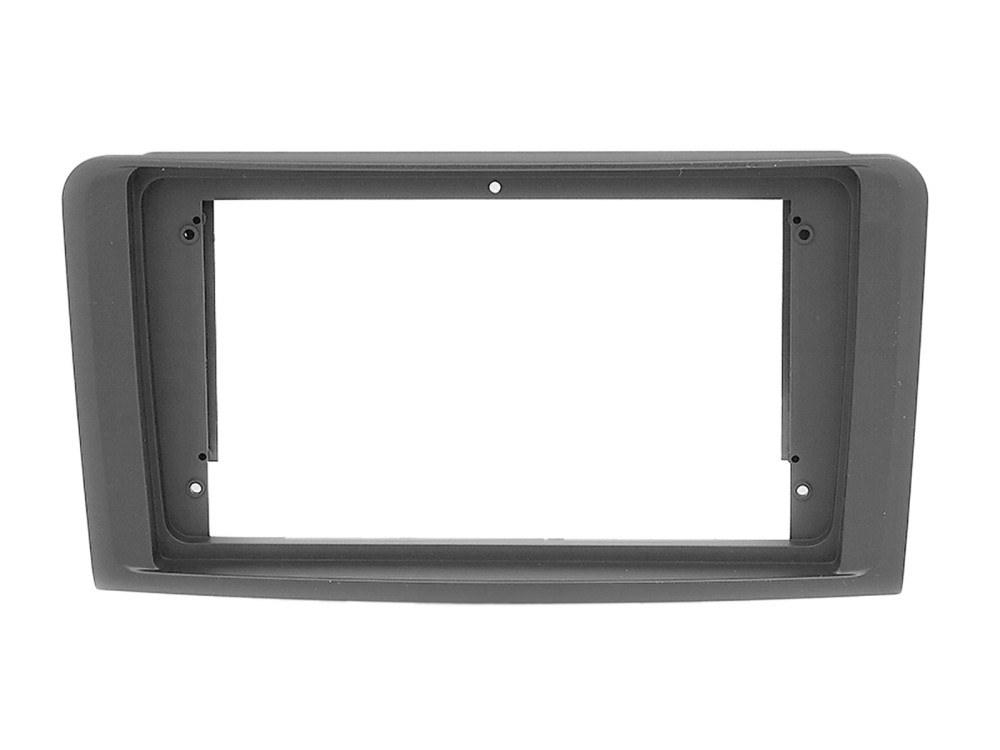

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, amely 9 colos tablet vagy moduláris készülékek fogadására alkalmas. (Cikkszám: 381190-98-1)

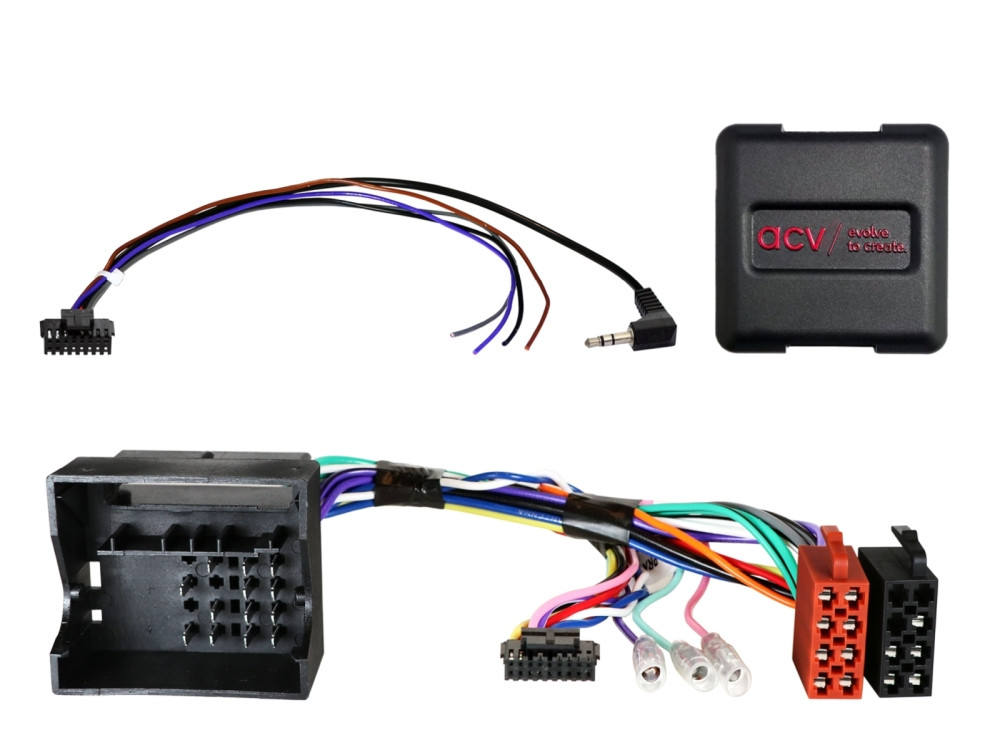

- 1 db kormánytávvezérlő interfész: 40 pines Quadlock csatlakozóval szerelt CAN-Bus adapter, univerzális multilead kábellel. (Cikkszám: 42xmc001-0)
- 1 db antenna adapter: Fakra Z(m) – DIN(m) passzív átalakító. (Cikkszám: 1524-01-1-0)
Kompatibilitási lista:
Alkalmas az alábbi járművekhez
- Mercedes GL-osztály (X164): 2006.09. – 2009.05.
- Mercedes GL-osztály (X164): 2009.05. – 2012.07.
- Mercedes M-osztály (W164): 2005.07. – 2008.04.
- Mercedes M-osztály (W164): 2008.10. – 2011.07.
- Mercedes ML (W164): 2005.07. – 2008.04.
- Mercedes ML (W164): 2008.10. – 2011.07.
Szín: Fekete
Beépítési méret: 230mm/220mm x 130mm
Műszaki adatok és biztosított jelek:
Az interfész a CAN-Bus hálózatról az alábbi analóg jeleket állítja elő (max. 250 mA terhelhetőség):
- Piros: +12V gyújtás (Klemme 15)
- Narancs: +12V világítás (Klemme 58)
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel (Speed Pulse)
- Zöld: Kézifék jel (GND)
Fontos megjegyzések:
Készülék kompatibilitás: A keret alkalmas szabványos 9 colos készülékekhez, 9 colos "Short Body" (rövidített házas) rádiókhoz, valamint moduláris felépítésű 9 colos egységekhez is.
Konfiguráció: A kormánytávvezérlő funkció támogatott, és az adapter beállításához kötelezően szükséges. A gyártóspecifikus beállításokhoz használja a DIP-kapcsolókat (lásd a használati útmutatót).
Korlátozások: Vegye figyelembe, hogy bizonyos gyári funkciók nem minden esetben támogatottak (pl. Trailer Assist, E-Call vagy egyéb specifikus komfortrendszerek).
Szoftver: Reimport járművek vagy eltérő szoftververziók esetén funkcióbeli eltérések fordulhatnak elő.
Általános beszerelési és biztonsági útmutató:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Mi történik a gyári Harman Kardon vagy száloptikás rendszerrel?
Figyelem! Ha az autó gyárilag optikai szálas (MOST) erősítővel (pl. Harman Kardon) szerelt, a hang megszólaltatásához külön MOST-interfészre vagy az erősítő megkerülésére (bypass) van szükség. Ez a szett az alapvető elektromos csatlakozást és a kormányvezérlést biztosítja.
Működni fognak a kormányon lévő gombok?
Igen, a készlet tartalmazza a specifikus CAN-Bus interfészt, így a hangerő-szabályozás és a léptetés funkciók továbbra is a gyári kormánygombokkal kezelhetőek.
Milyen típusú 9 colos rádiót javasolnak?
A keret szabványos 9 colos tablet-stílusú készülékekhez készült. A kényelmes kábelelhelyezés érdekében javasoljuk a rövidített házas (Short Body) vagy moduláris fejegységek használatát.
Szükséges bármilyen vágás vagy átalakítás a műszerfalon?
A rádiókeret külsőleg tökéletesen illeszkedik a gyári helyre, de a belső műanyag részeken minimális helyigény-módosításra szükség lehet a nagyméretű kijelző és a kábelköteg kényelmes elhelyezése érdekében.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
