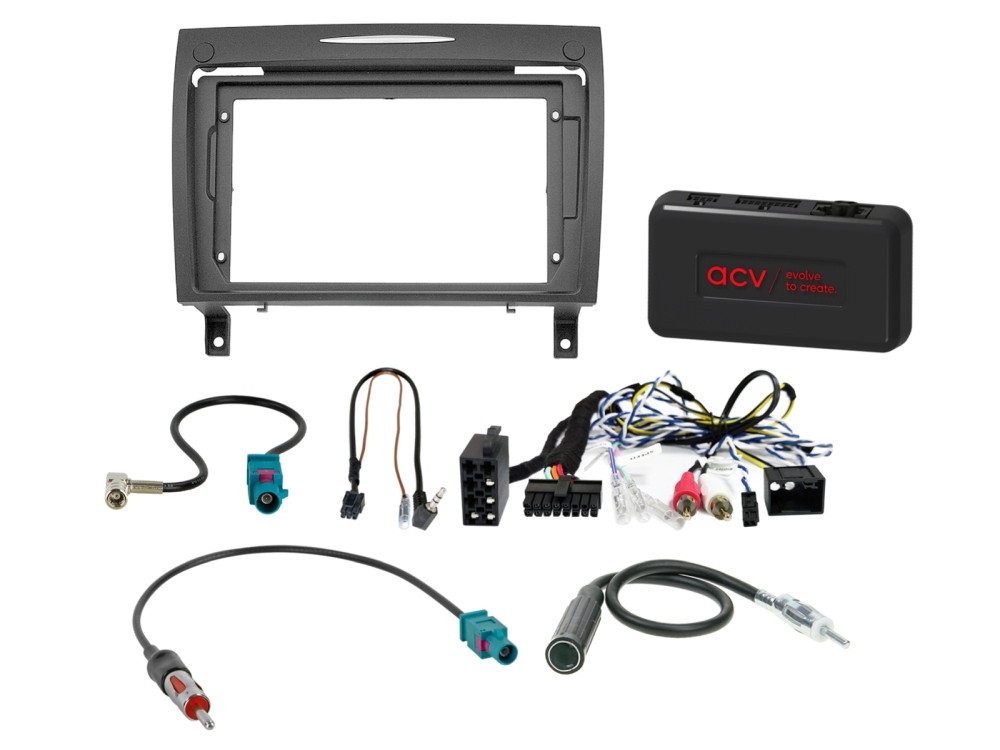

A csomag pontos tartalma:

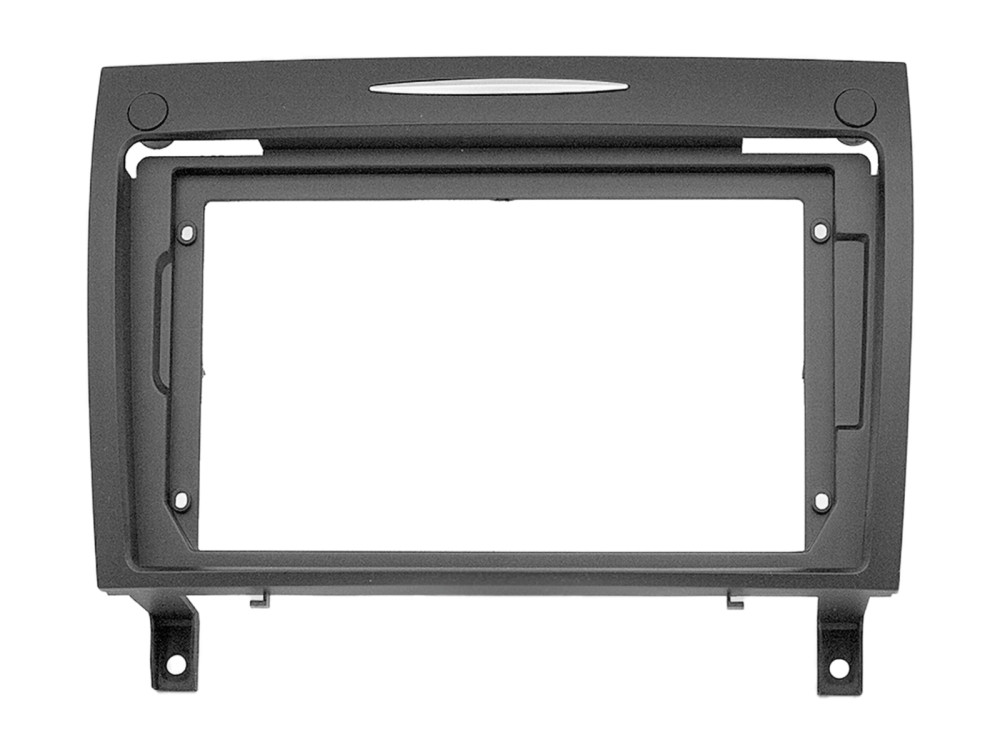

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, SLK (R171) specifikus. (Cikkszám: 381191-90-1)

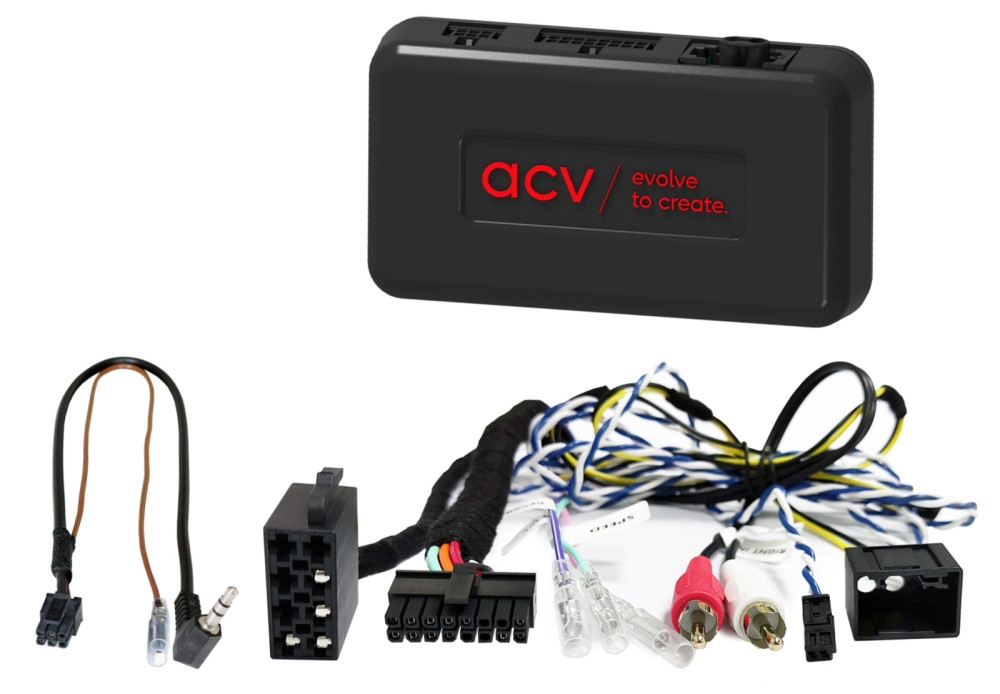

- 1 db MOST/CAN-Bus interfész: Kifejezetten Harman Kardon rendszerekhez. Kezeli az optikai szálon futó jeleket és a kormányvezérlést. (Cikkszám: 42xmc013-0)
- Antenna adapter készlet:
- Fakra Z(m) – DIN(m) passzív adapter.

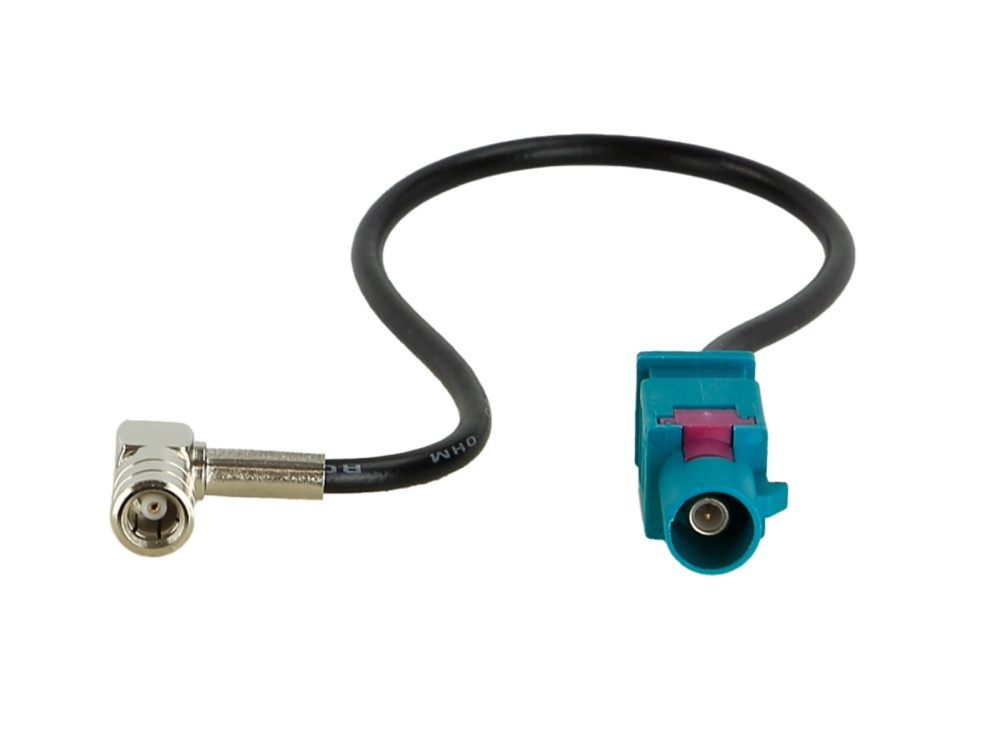

- Fakra Z(m) – SMB(f) 90° adapter (20cm).

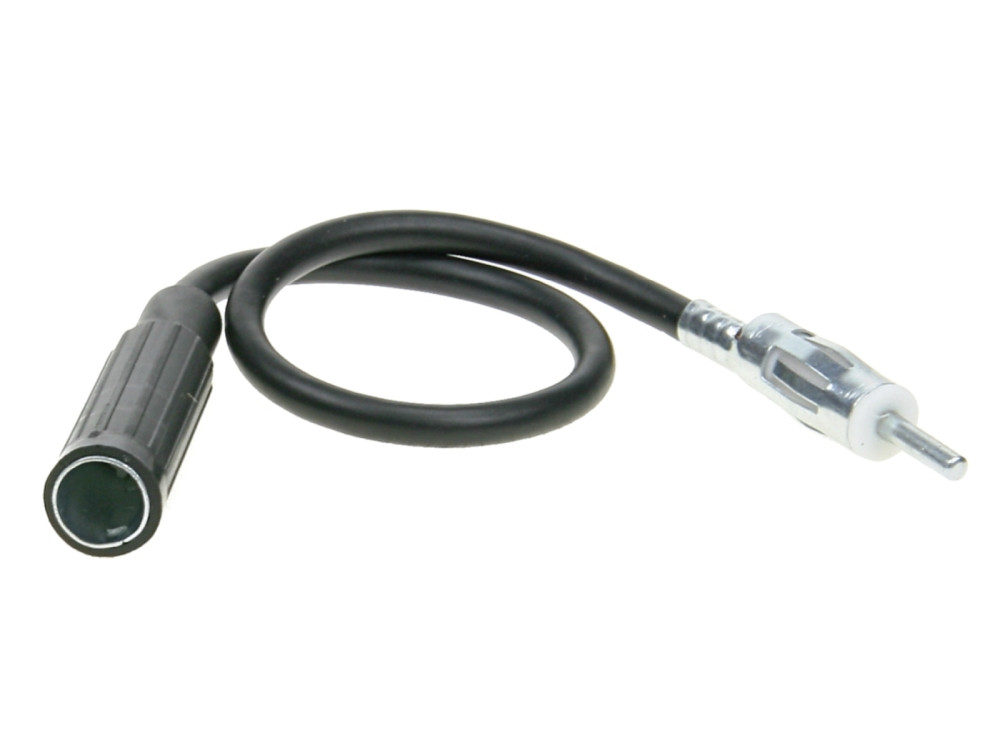

- DIN(f) – DIN(m) antennakábel hosszabbító (150cm).
Kompatibilitási lista:
Alkalmas az alábbi járművekhez:
- Mercedes SLK-osztály (R171): 2004.03. – 2008.03.
Feltétel: Gyári Harman Kardon / MOST száloptikás hangrendszer megléte.
Műszaki adatok és biztosított jelek:
Az interfész kinyeri a CAN-Bus hálózatból az alábbi jeleket (max. 250 mA):
- Piros: +12V gyújtás
- Narancs: +12V világítás
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel
- Zöld: Kézifék jel
Fontos megjegyzések:
- Hangrendszer: Ez a készlet kifejezetten a gyári Harman Kardon / MOST száloptikás erősítővel szerelt modellekhez szükséges.

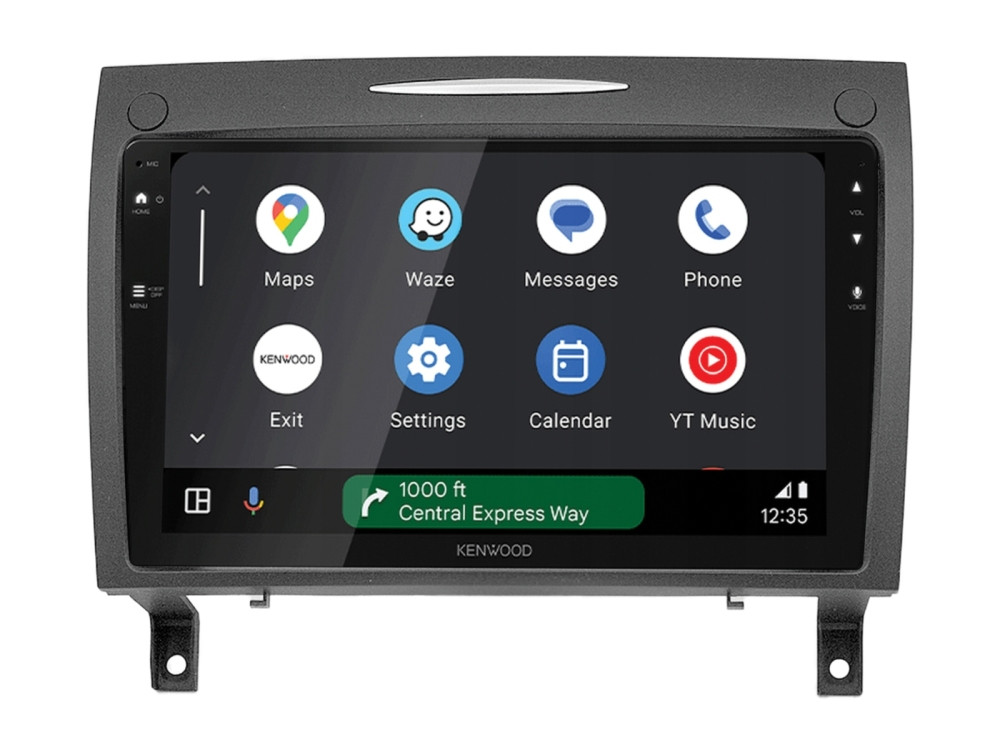

- Készülék kompatibilitás: A keret alkalmas szabványos 9 colos készülékekhez, "Short Body" (rövidített házas) rádiókhoz, valamint moduláris 9 colos egységekhez.
- Konfiguráció: A kormánytávvezérlő funkció támogatott, és az adapter beállításához kötelezően szükséges. A specifikus beállításokhoz használja a DIP-kapcsolókat a leírás szerint.
- Korlátozások: Bizonyos gyári rendszerek (pl. Trailer Assist, E-Call vagy egyéb komfortfunkciók) nem minden esetben támogatottak.
- Szoftver: Reimport járművek vagy eltérő szoftververziók esetén funkcióbeli inkompatibilitás előfordulhat.
Szín: Fekete
Beépítési méret: 230mm/220mm x 130mm
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Mi történik, ha gyári száloptikás (Harman Kardon) hifi van az autómban?
Figyelem! Amennyiben az autó gyárilag optikai szálas erősítővel szerelt, a hang megszólaltatásához külön MOST-interfészre vagy az erősítő megkerülésére (bypass kábelezés) van szükség. Ez a készlet az alapvető elektromos illesztést és a kormányvezérlést oldja meg.
Működni fognak a kormányon lévő gombok?
Igen, a készlet tartalmazza a specifikus MB2 típusú interfészt, így a hangerő szabályozása és a léptetés továbbra is a gyári kormánygombokkal történik.
Milyen típusú 9 colos rádiót javasolnak?
A keret szabványos 9 colos tablet-stílusú készülékekhez készült. Az SLK szűkebb beépítési mélysége miatt kifejezetten javasoljuk a rövidített házas (Short Body) vagy moduláris (külön kijelzős) fejegységek használatát.
Szükséges bármilyen átalakítás az autóban?
A rádiókeret külsőleg tökéletesen illeszkedik, de a beszerelés során a belső műanyag merevítőkből minimális faragás szükséges lehet, hogy a nagyméretű 9 colos kijelző és a kábelköteg kényelmesen elférjen.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
