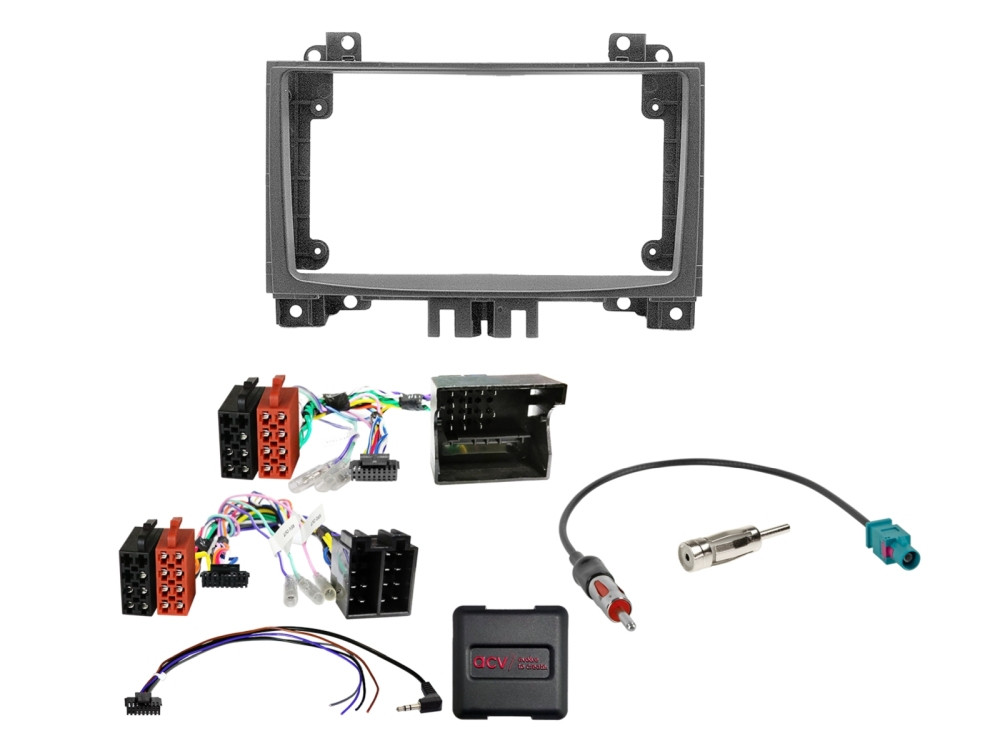

A csomag pontos tartalma:

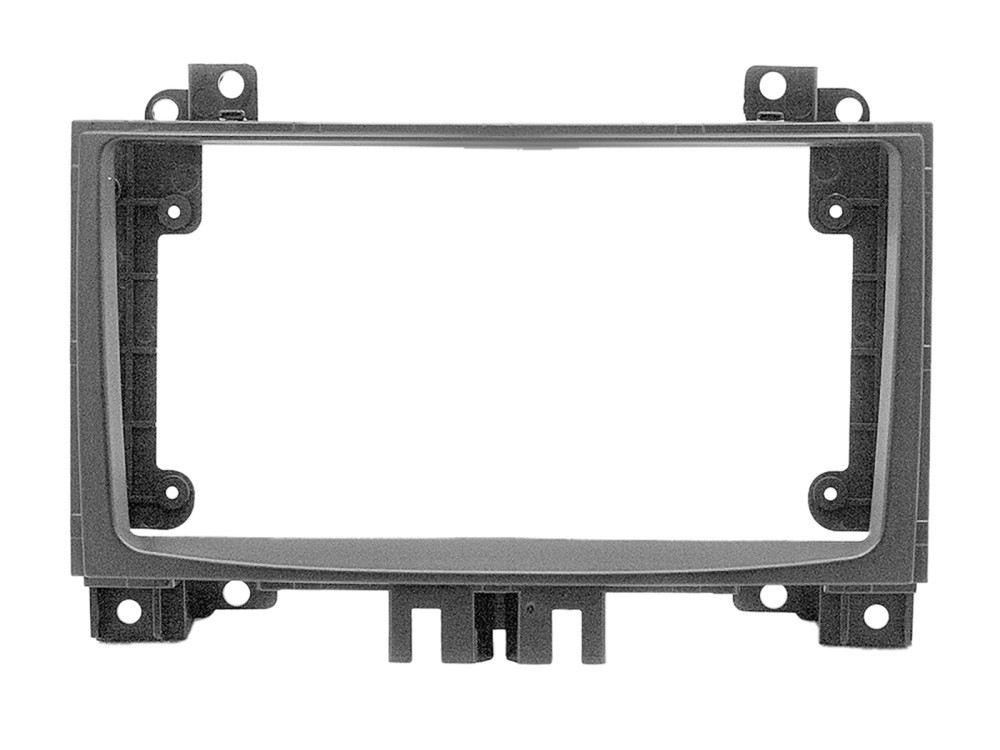

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, kifejezetten a Sprinter/Crafter műszerfalához illeszkedve. (Cikkszám: 381191-91-1)

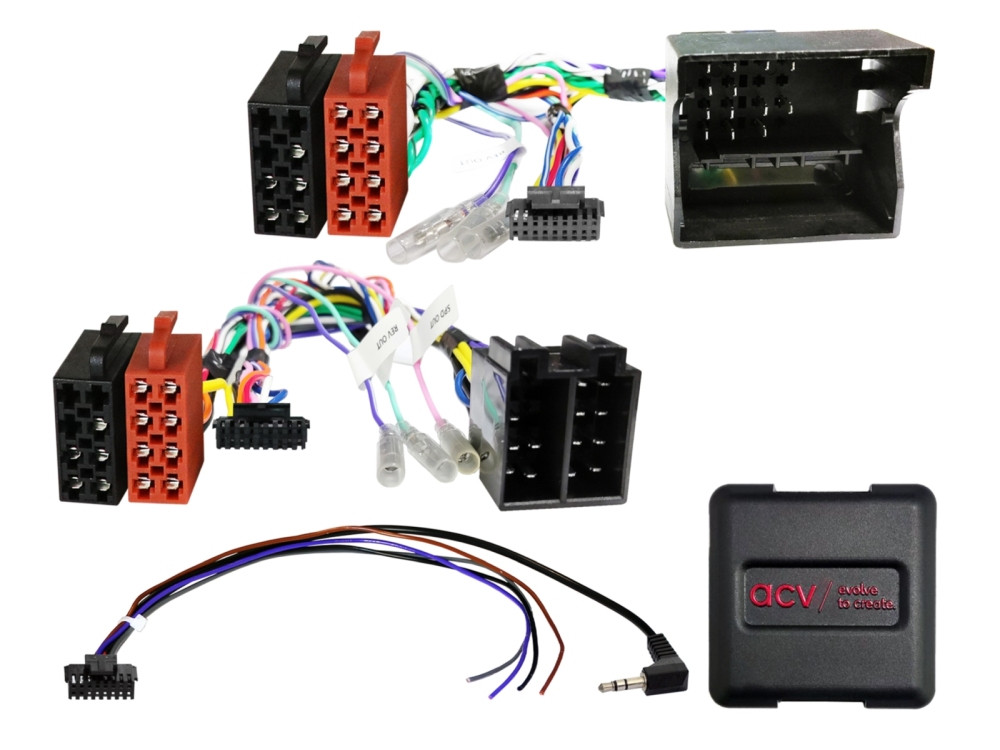

- 1 db kormánytávvezérlő interfész: Kombinált ISO és 40 pines Quadlock csatlakozóval szerelt CAN-Bus adapter. (Cikkszám: 42xmc00c-0)
- 1 db univerzális multilead kábel: A kormányvezérlés összekötéséhez az új rádióval.

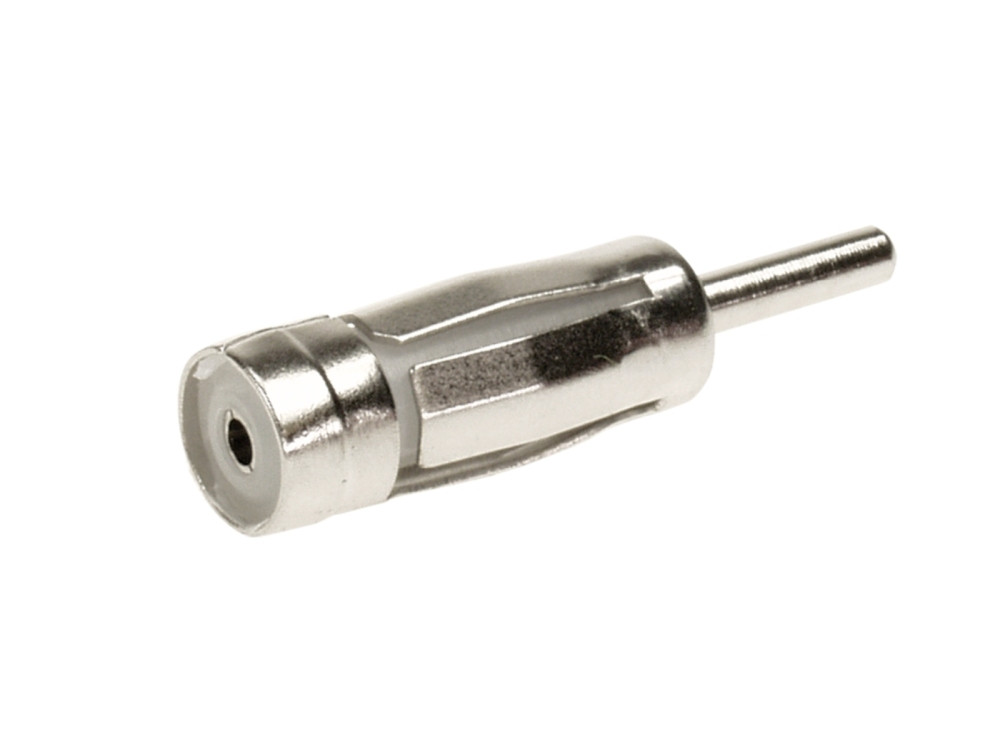

- Antenna adapter készlet: Tartalmazza a Fakra-DIN és az ISO-DIN átalakítókat is.
Kompatibilitási lista:
Alkalmas az alábbi járművekhez:
- Mercedes Sprinter (W906): 2006.04. – 2018.05.
- VW Crafter I (2EC/2EK/2F): 2006.03. – 2016.11.
Támogatott jelek (Interfész):
- Piros: +12V gyújtás
- Narancs: +12V világítás
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel (Speed Pulse)
- Zöld: Kézifék jel (GND)
Általános beszerelési és biztonsági útmutató:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
A kormánygombokkal tudom majd kezelni az új rádiót?
Igen, a készletben található interfész lefordítja a kormánygombok jeleit, így a hangerő, a némítás és a számváltás (rádiófüggően a telefonhívások is) vezérelhető marad.

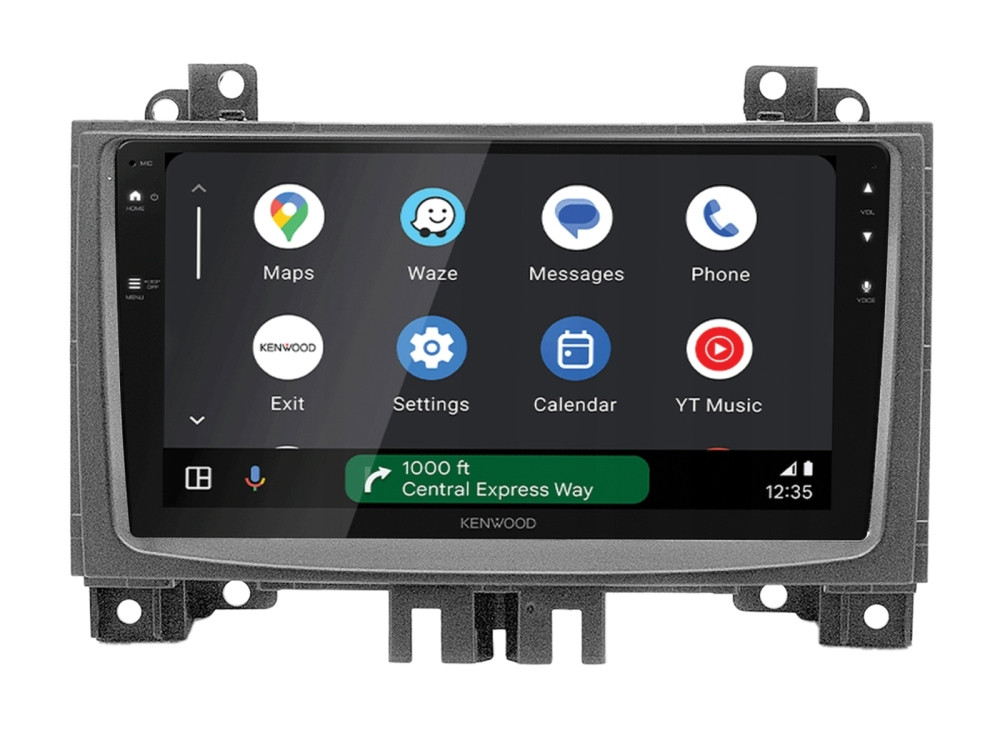

Milyen 9 colos rádiót érdemes választani ezekbe a típusokba?
A Sprinter és Crafter műszerfala mögött elegendő hely van, de a beszerelés megkönnyítése érdekében javasoljuk a rövidített házas (Short Body) 9 colos készülékeket, hogy a kábelkötegek és az interfész kényelmesen elrendezhető legyen.
Melyik antenna adaptert használjam?
A csomagban kétféle adapter található (ISO és Fakra). A gyári rádió kiszerelésekor látni fogja, melyik csatlakozó van az autóban – a szett mindkét eshetőségre fel van készítve.
Lakóautókhoz is alkalmas?
Mivel a legtöbb lakóautó Sprinter alapokra épül ebben az évjáratban, ez a szett az egyik legjobb megoldás a fedélzeti médiarendszer modernizálására.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
