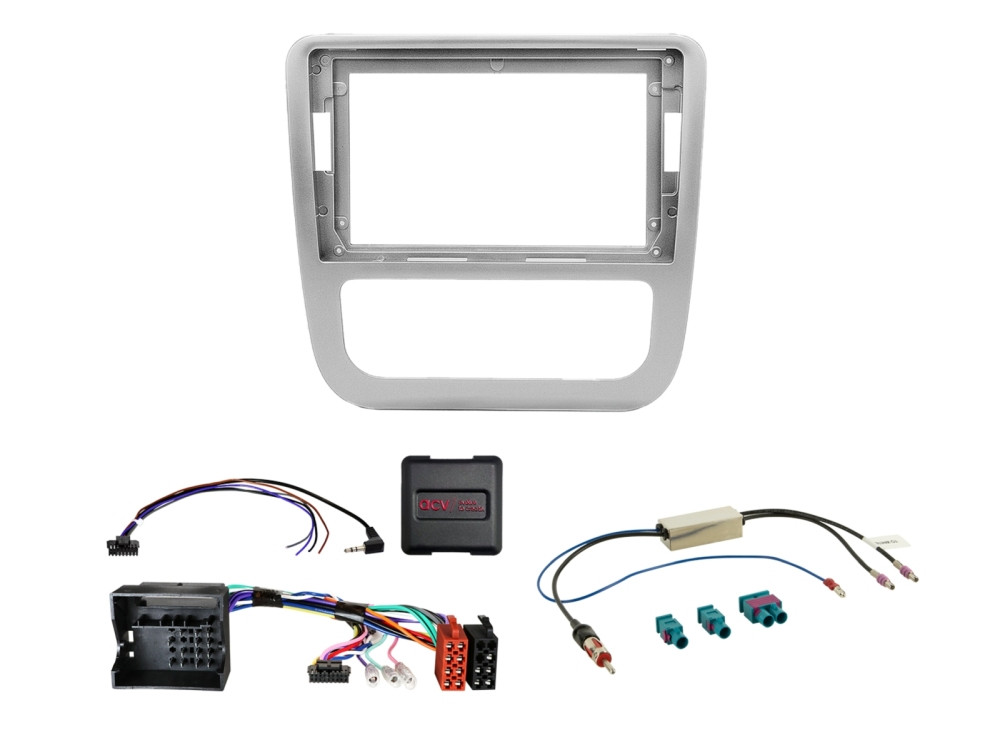

A csomag pontos tartalma:
Kompatibilitási lista
-
VW Scirocco III (13): 2008.08. – 2014.04
Alkalmazási feltételek (OEM):
Műszerfal: Kizárólag a Kompaktmodul (egybefüggő egység) típusú klímapanellel szerelt változatokhoz.
Támogatott gyári egységek: * Rádiók: RCD 200, RCD 210, RCD 300, RCD 310, RCD 500, RCD 510.
Navigációk: RNS 315, RNS 510.
Kizáró tényezők: Nem kompatibilis gyári Soundsystem (erősítő), illetve ISO csatlakozós RCD 320 rádió esetén.
Műszaki adatok és biztosított jelek:

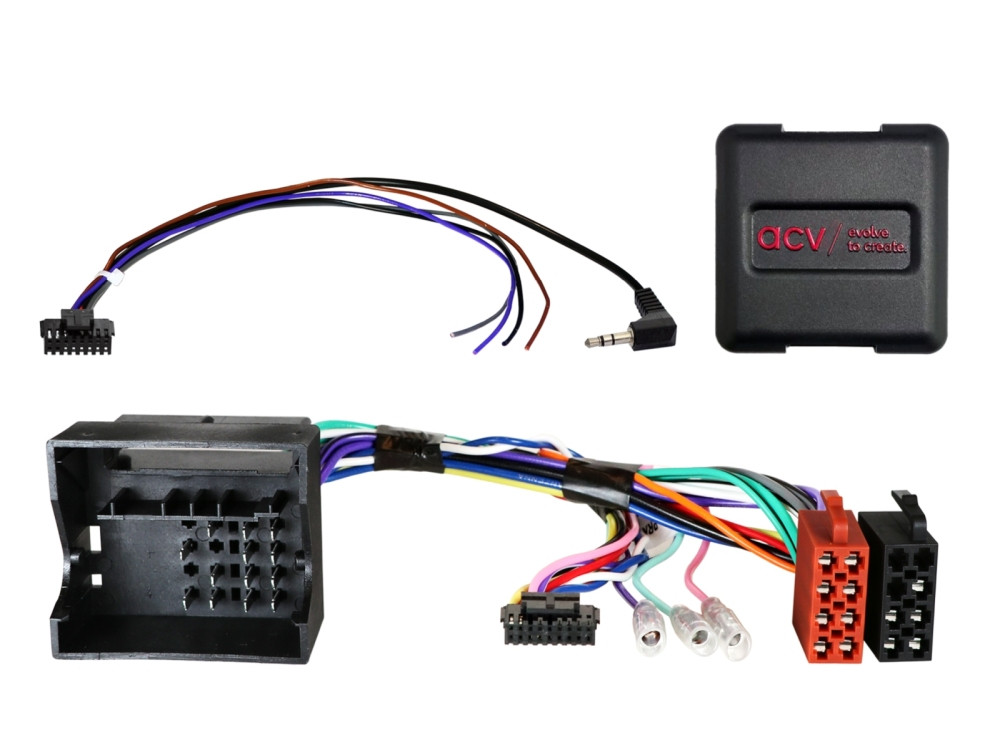

A CAN-Bus interfész az alábbi analóg jeleket állítja elő az utólagos rádió számára (max. 250 mA):
- Piros: +12V gyújtás (Klemme 15)
- Narancs: +12V világítás (Klemme 58)
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel
- Zöld: Kézifék jel (GND)
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
1. Mi a különbség a Kompaktmodul és az Einzelmodule között?
A különbség a klímapanel formájában rejlik. A Kompaktmodul egyetlen összefüggő egység, míg az Einzelmodule változatoknál a modulok (pl. klíma és gombok) elkülönülnek. A rádiókeret kivágása csak a Kompaktmodulhoz illeszkedik.
2. Ez a készlet megjeleníti a klímát és a radart az új rádión?
Nem. Ez a szett a klasszikus LFB (Lenkradfernbedienung) interfészt tartalmazza, amely a kormánygombok működését biztosítja. Amennyiben grafikus vizualizációt (klíma és radar kép) szeretne az új rádió kijelzőjén, az i-dapteres változatra (pl. 691320-96-5) van szüksége.
3. Megmaradnak a gyári kormánygombok funkciói?
Igen, az interfész biztosítja a kommunikációt az autó és az utólagos rádió között. A mellékelt multilead kábel szinte minden neves rádiómárkával (Pioneer, Alpine, Sony, stb.) kompatibilis.
4. Miért fontos a feszültségmentes szerelés?
A VW CAN-Bus rendszere rendkívül érzékeny. A gyári rádió kiszerelése és az új adapterek csatlakoztatása közben a gyújtásnak kikapcsolva kell lennie, hogy elkerülje a hibakódok generálását vagy az interfész szoftveres lefagyását.

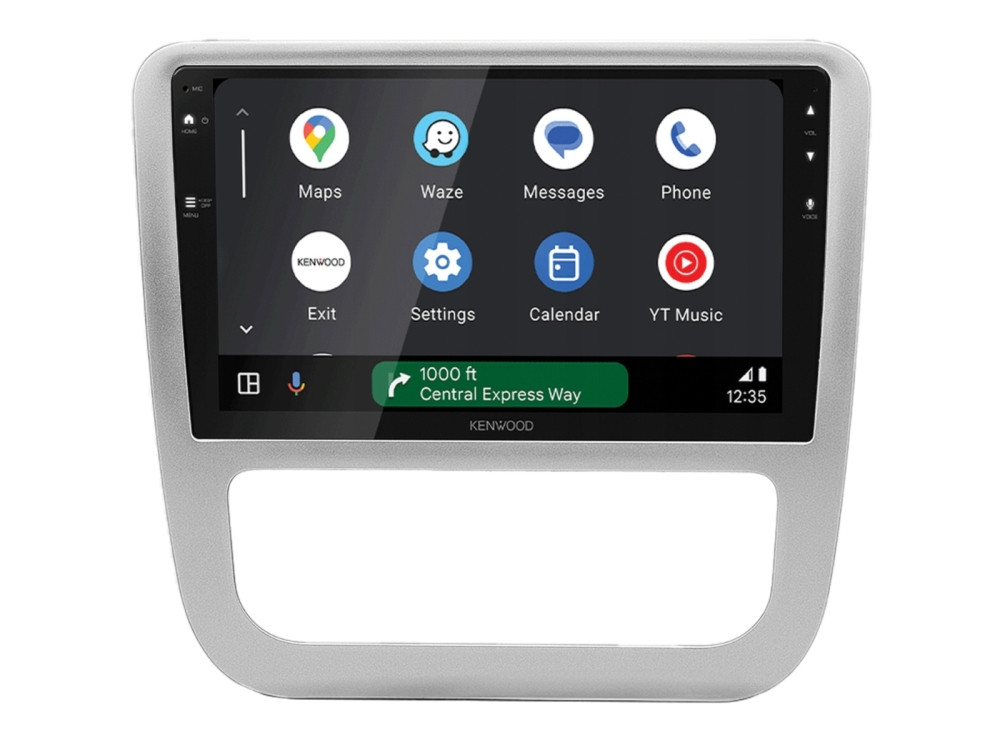

5. Beépíthető a szett bármilyen 9 colos rádióval?

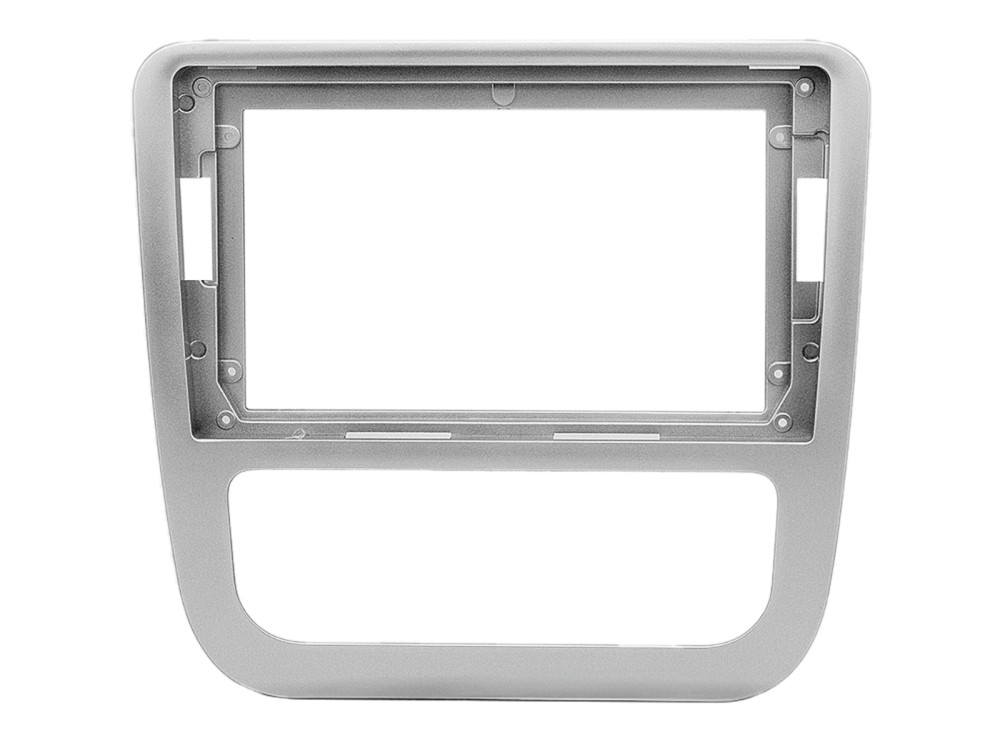

Igen, a keret szabványos 9 colos méretű. Különösen ajánlott a "Short Body" (rövid mélységű) készülékekhez, mivel a Scirocco műszerfala mögött a kábelezés miatt viszonylag kevés a szabad hely.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
