Fontos megjegyezni, hogy ez a szett nem az i-dapteres, hanem a hagyományos kormánytávvezérlő

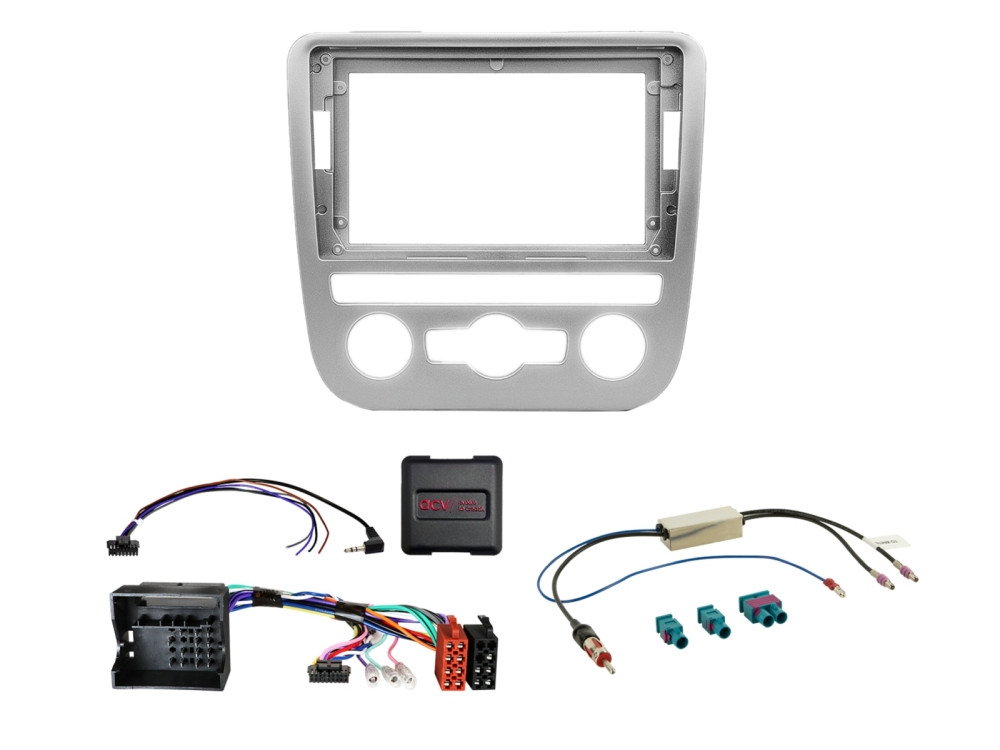

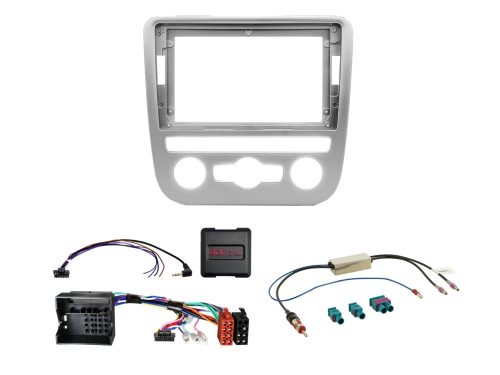

A csomag pontos tartalma:

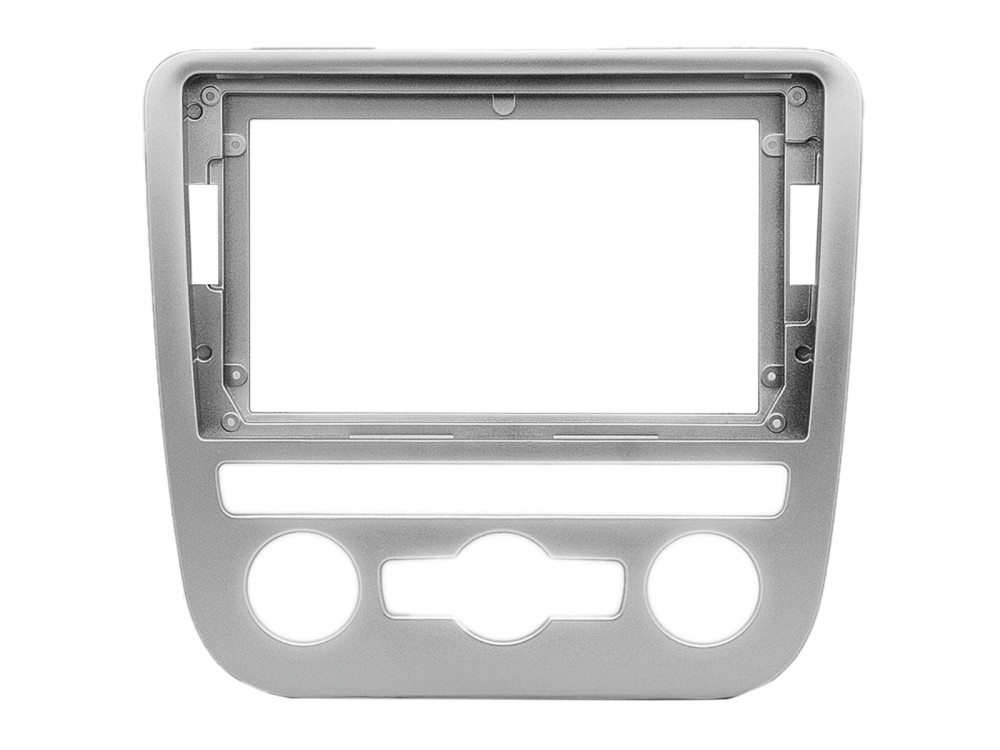

- 1 db 9" rádiókeret: VW Scirocco (13) specifikus, "Klimatronik Einzelmodule I" verzióhoz, ezüst színben. (Cikkszám: 381320-96-2)

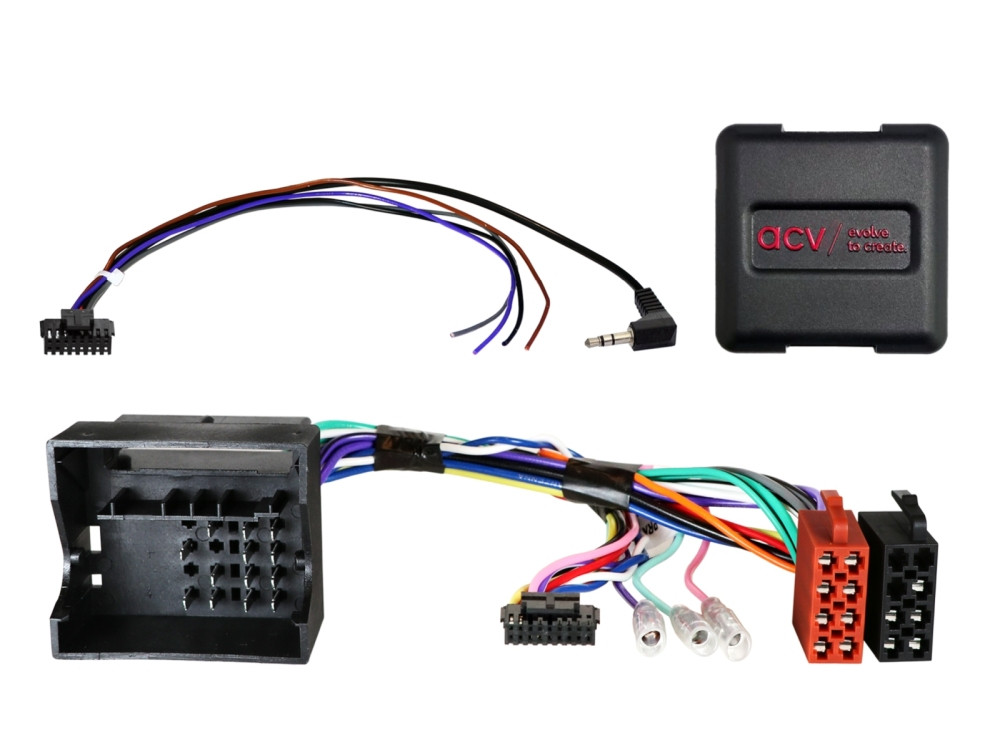

- 1 db kormánytávvezérlő interfész: Seat/Skoda/VW modellekhez, 40 pines Quadlock VAG csatlakozóval és univerzális multilead kábellel. (Cikkszám: 42xvw002-0)
- 1 db antenna adapter: Fakra(m) – DIN(m) 12V-os fantomtáppal. (Cikkszám: 1524-70-1-0)
Kompatibilitási lista
-
VW Scirocco III (13): 2008.08. – 2014.04
Alkalmazási feltételek (OEM):
- Műszerfal: Kizárólag az Einzelmodule Version I klímapanellel (különálló egységek) szerelt változatokhoz.
- Támogatott gyári egységek: * Rádiók: RCD 200, RCD 210, RCD 300, RCD 310, RCD 500, RCD 510.
- Navigációk: RNS 315, RNS 510.
- Kizáró tényezők: Nem kompatibilis gyári Soundsystem (erősítő), illetve ISO csatlakozós RCD 320 rádió esetén.
Műszaki adatok és biztosított jelek:
- A CAN-Bus interfész az alábbi analóg jeleket állítja elő (max. 250 mA terhelhetőség):
- Piros: +12V gyújtás (Klemme 15)
- Narancs: +12V világítás (Klemme 58)
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel
- Zöld: Kézifék jel (GND)
Fontos megjegyzések:
- Kormánytávvezérlés: A funkció támogatott, és az adapter konfigurálásához elengedhetetlen.
- Készülék típusok: A keret alkalmas szabványos 9 colos kijelzőkhöz, "Short Body" (rövidített házas) és moduláris felépítésű készülékekhez.
- Vizuális ellenőrzés: Vásárlás előtt hasonlítsa össze a keret kivágásait a jármű meglévő belső elemeivel.
- Szín: Ezüst (Silber)
Beépítési méret: 230mm/220mm x 130mm
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
1. Mi a különbség ez a szett és az i-dapteres változat között?
Ez a készlet a hagyományos interfészt tartalmazza, amely a kormánygombok működését és a digitális jelek (gyújtás, világítás stb.) analóggá alakítását biztosítja. Ez a szett NEM jeleníti meg grafikusan a klímabeállításokat vagy a tolatóradart az új rádió kijelzőjén.
2. Pontosan mit jelent az „Einzelmodule I” megnevezés?
Ez a Scirocco belső kialakítására, konkrétan az első generációs klímapanel formájára utal. Mivel a rádiókeret ezüstszínű és specifikus kivágásokkal rendelkezik, vásárlás előtt ellenőrizze, hogy az Ön autójában is a különálló modulokból álló, I-es verziójú klímavezérlő található-e.
3. Megmaradnak a gyári kormánygombok funkciói?
Igen, a készletben található interfész biztosítja, hogy az utólagos rádió (legyen az Alpine, Pioneer, Sony vagy kínai fejegység) reagáljon a gyári kormánygombokra. A szettben található univerzális multilead kábel szinte minden márkával kompatibilis.
4. Szükséges bármit programozni az autón a beépítés után?
Alapesetben nem, de a kormánytávvezérlő adaptert a rajta található DIP-kapcsolók segítségével be kell állítani az utólagos rádió márkájának megfelelően (ehhez használja a mellékelt használati útmutatót).
5. Miért fontos a „spannungsfrei” (feszültségmentes) szerelés?
A modern VW modellek (mint a Scirocco) CAN-Bus rendszere rendkívül érzékeny. A gyári rádió kiszerelésekor és az új adapterek csatlakoztatásakor a gyújtásnak kikapcsolva kell lennie, hogy elkerülje a hibakódok generálását vagy az interfész meghibásodását.
6. Működni fog a szett, ha gyári erősítő (Dynaudio) van az autóban?
Nem, ez a készlet a gyári erősítő nélküli modellekhez készült. Ha az autóban Soundsystem található, egy speciálisabb aktív rendszer-adapterre lesz szüksége.
7. Kompatibilis a szett az összes 9 colos rádióval?
Igen, a keret szabványos 9 colos méretű. Alkalmas a hagyományos, a "Short Body" (rövidített mélységű) és a kijelző-silverbox különválasztott (moduláris) készülékekhez is.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
