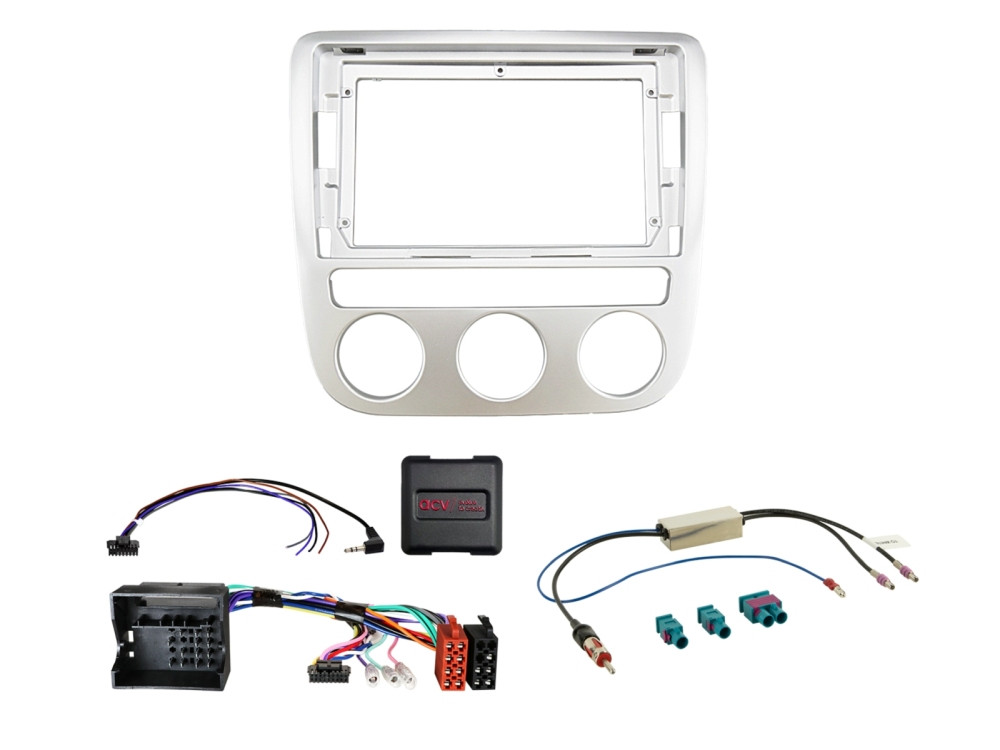

A csomag pontos tartalma:

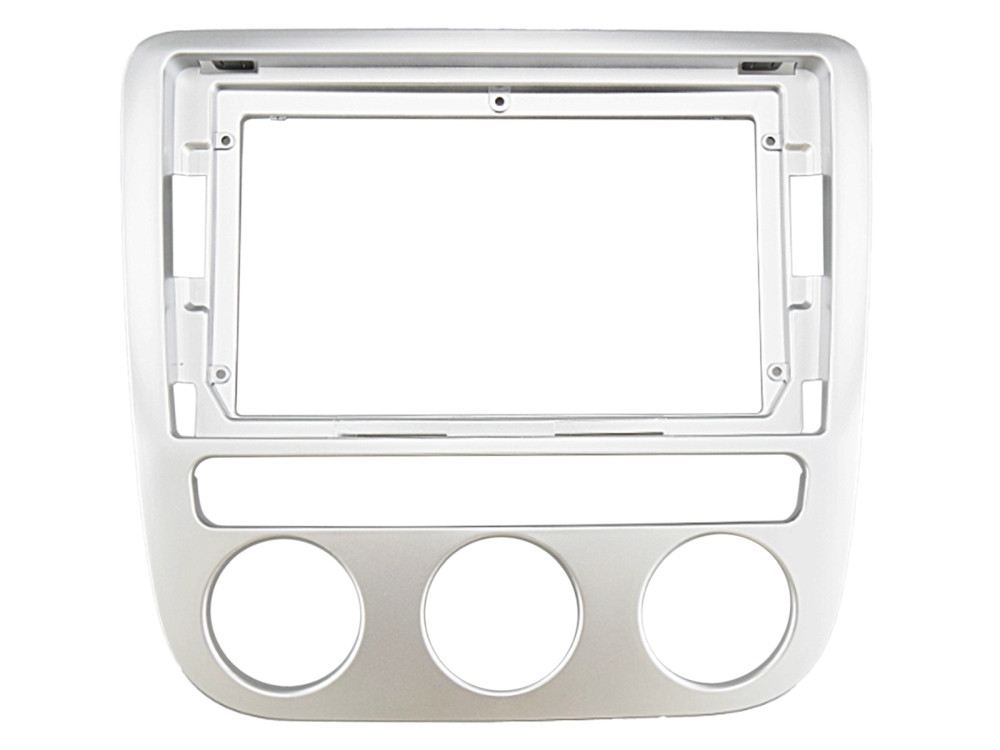

- 1 db 9" rádiókeret: VW Scirocco (13) specifikus, Einzelmodule II klímapanelhez, ezüst színben. (Cikkszám: 381320-96-4)
- 1 db kormánytávvezérlő interfész: Seat/Skoda/VW modellekhez, 40 pines Quadlock VAG csatlakozóval és univerzális multilead kábellel. (Cikkszám: 42xvw002-0)
- 1 db antenna adapter: Fakra(m) – DIN(m) 12V-os fantomtáppal. (Cikkszám: 1524-70-1-0)
Kompatibilitási lista
-
VW Scirocco III (13): 2008.08. – 2014.04
Alkalmazási feltételek (OEM):
- Műszerfal: Kizárólag az Einzelmodule Version II (különálló modulok, II-es verzió) klímapanellel szerelt változatokhoz. (Kérjük, hasonlítsa össze a keret kivágásait a jármű belső terével!)
- Támogatott gyári egységek: * Rádiók: RCD 200, RCD 210, RCD 300, RCD 310, RCD 500, RCD 510.
- Navigációk: RNS 315, RNS 510.
Kizáró tényezők: Nem kompatibilis gyári Soundsystem (erősítő), illetve ISO csatlakozós RCD 320 rádió esetén.
Műszaki adatok és biztosított jelek:
- A CAN-Bus interfész az alábbi analóg jeleket állítja elő az utólagos rádió számára (max. 250 mA):
- Piros: +12V gyújtás (Klemme 15)
- Narancs: +12V világítás (Klemme 58)
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel
- Zöld: Kézifék jel (GND)
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
1. Mi a különbség az Einzelmodule I és II között?
A különbség a klímapanel és a körülötte lévő keret formájában van. Az Einzelmodule II a későbbi, de még 2014 előtti belső kialakításhoz passzol. Vásárlás előtt hasonlítsa össze a weboldalon található fotót a saját autója klímapaneljével!
2. Ez a szett is megjeleníti a klímát és a radart az új rádión?
Nem. Ez a készlet a hagyományos LFB (kormánytávvezérlő) interfészt tartalmazza. Ha grafikus vizualizációt (klíma és radar kép) szeretne az új rádió kijelzőjén, akkor az i-dapteres változatot (pl. 691320-96-8) kell választania.
3. Megmaradnak a gyári kormánygombok funkciói?
Igen, az interfész biztosítja, hogy az utólagos rádió reagáljon a gyári kormánygombokra. A csomagban található multilead kábel szinte minden neves rádiómárkával kompatibilis.
4. Miért fontos a feszültségmentes szerelés?
A VW CAN-Bus rendszere érzékeny. A gyári rádió kiszerelése és az új adapterek csatlakoztatása közben a gyújtásnak kikapcsolva kell lennie, hogy elkerülje a hibakódok generálását.

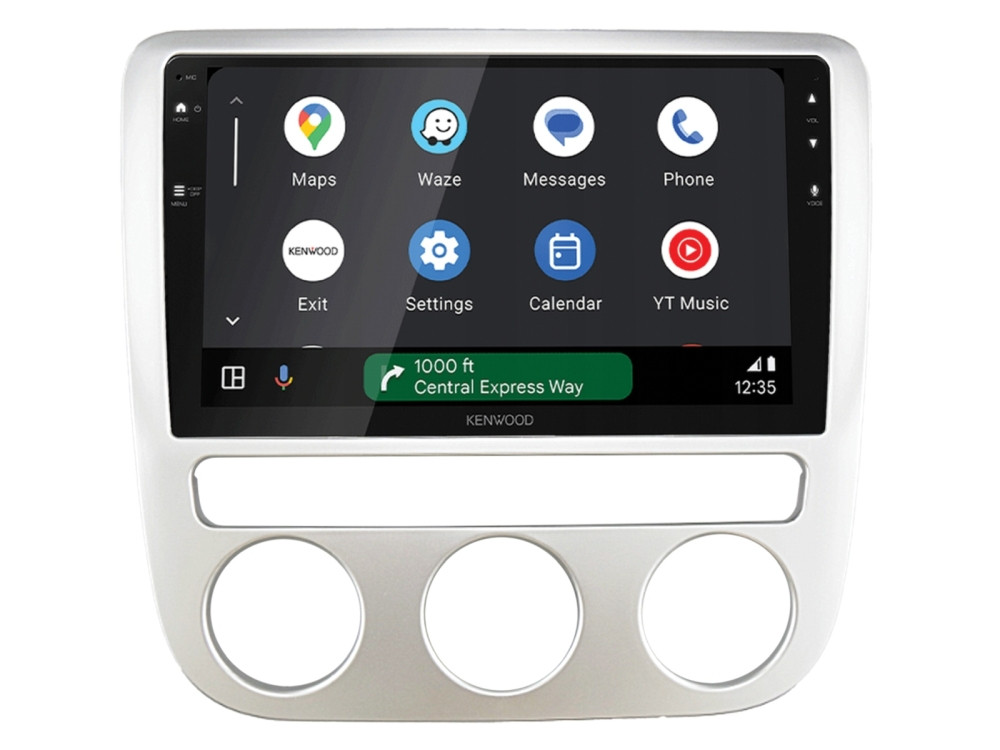

5. Beépíthető a szett bármilyen 9 colos rádióval?
Igen, a keret szabványos 9 colos méretű. Különösen ajánlott a "Short Body" (rövid mélységű) készülékekhez, mivel a Scirocco műszerfala mögött a kábelezés miatt viszonylag kevés a hely.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
