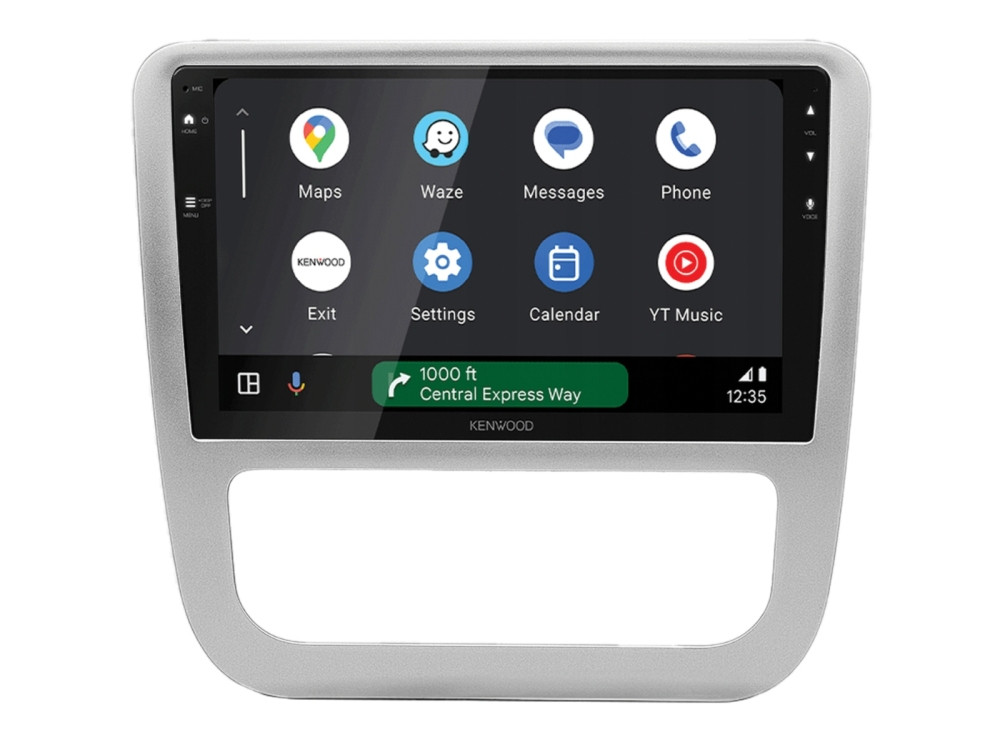

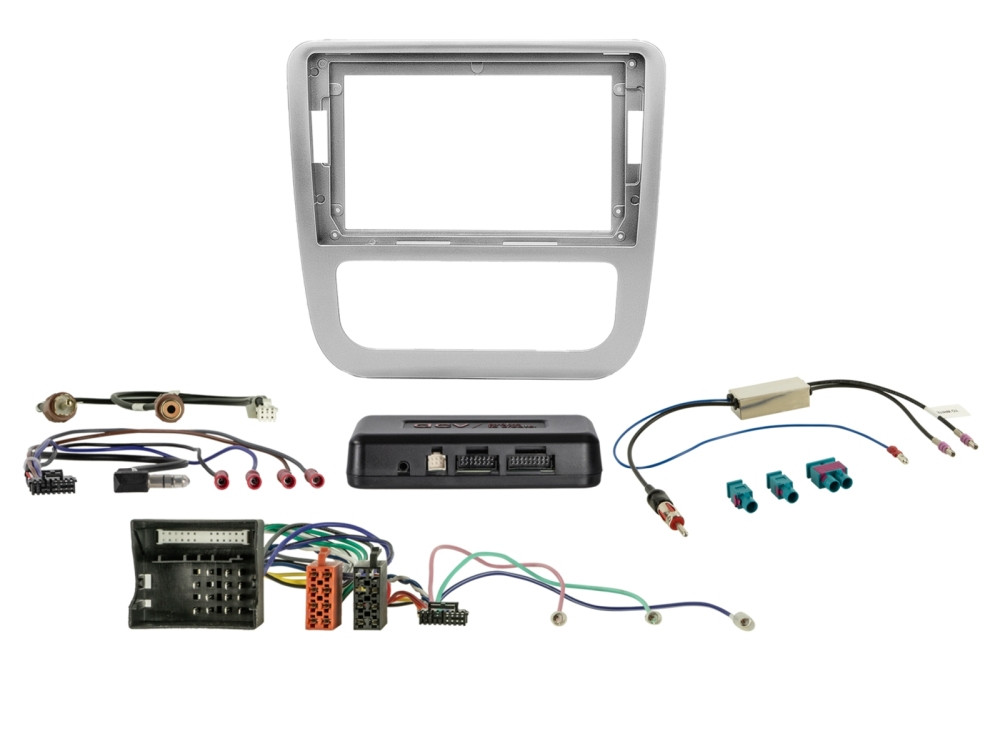

A csomag pontos tartalma:

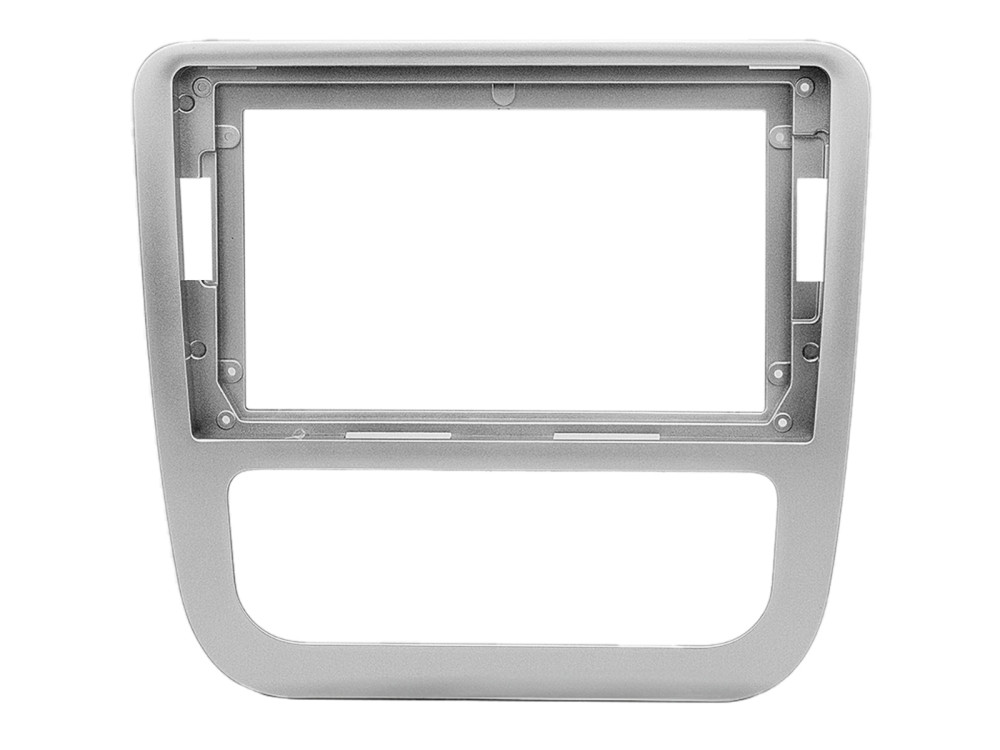

- 1 db 9" rádiókeret: VW Scirocco (13) specifikus, Kompaktmodul klímapanelhez, fekete színben. (Cikkszám: 381320-96-1)

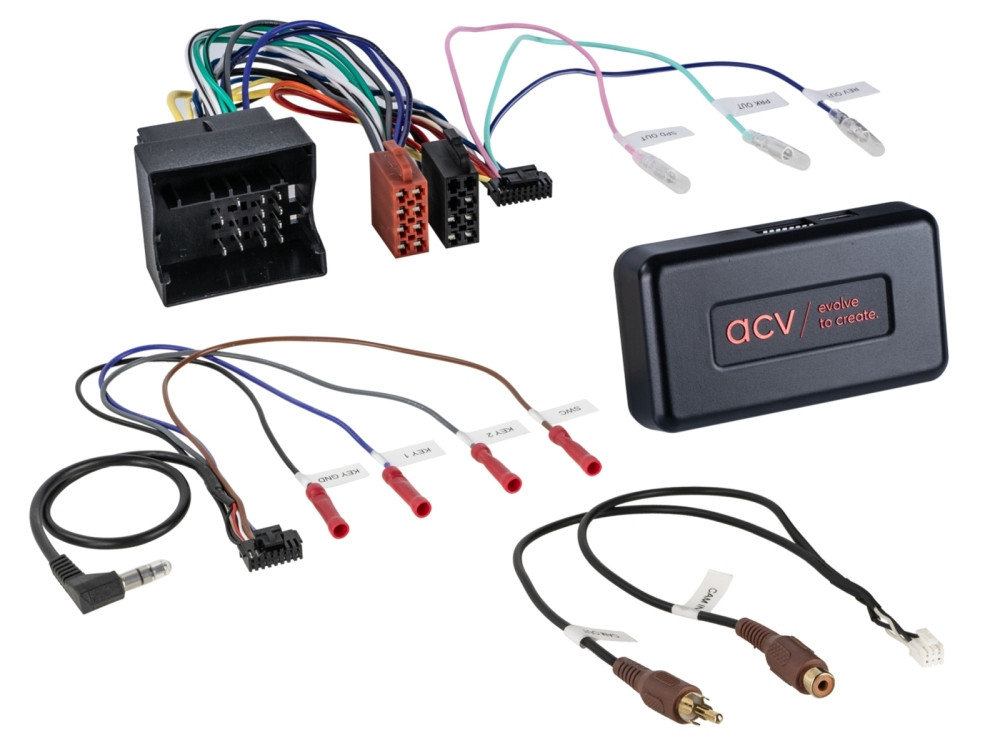

- 1 db i-dapter interfész: Skoda/VW modellekhez, 40 pines Quadlock csatlakozóval és Multilead kábellel. (Cikkszám: 43xvw01)
- 1 db antenna adapter: Fakra(m) – DIN(m) 12V-os fantomtáppal. (Cikkszám: 1524-70-1-0)
Kompatibilitási lista
-
VW Scirocco III (13): 2008.08. – 2014.04
Alkalmazási feltételek (OEM):
- Műszerfal: Kizárólag a Kompaktmodul (egybefüggő egység) típusú klímapanellel szerelt változatokhoz. (Kérjük, ellenőrizze a keret kivágásait az autója belterével!)
- Kijelző: Fehér színű vezetői információs kijelzővel (FIS) szerelt modellek.
- Támogatott gyári egységek: RCD 500, RCD 510 rádiók, valamint RNS 315, RNS 510 navigációk.
- Kizáró tényezők: Nem kompatibilis gyári Soundsystem (erősítő), illetve ISO csatlakozós RCD 320 rádió esetén.
i-dapter funkciók és vizualizáció:
Az interfész az utólagos rádió tolatókamera bemenetén keresztül jeleníti meg grafikusan az alábbiakat:
- Klimatronik: Klímabeállítások vizuális visszajelzése.
- OPS: Optikai parkolássegítő rendszer (radar) megjelenítése.
- Parkassist / Első PDC: Az első radar képe indítás után automatikusan megjelenik (kilépés a gyári PDC gombbal).
- Biztonság: A vizualizációért felelős tolatójel 3 km/h sebesség felett automatikusan lekapcsol.
Műszaki adatok:
- Csatlakozás: 40 Pin Quadlock VAG.
- Biztosított jelek (max. 250 mA): Gyújtás (+12V), világítás, tolatójel, sebességjel, kézifék (GND).
- Konfiguráció: A beállításhoz kormánytávvezérlő gombok szükségesek. Gombok hiányában a 43x-remote kiegészítő távirányító szükséges.
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
1. Mit jelent a „Kompaktmodul” elnevezés?
Ez a Scirocco klímapanjelének típusára utal. A Kompaktmodul egy egybefüggő egységet alkot, szemben az Einzelmodule változattal, ahol a modulok különválnak. A rádiókeret kivágása csak ehhez a specifikus típushoz illeszkedik.
2. Hogyan működik a grafikus megjelenítés az új rádión?
Az i-dapter interfészt az utólagos rádió tolatókamera (RCA/Cinch) bemenetére kell csatlakoztatni. A rádió menüjében aktiválni kell a kamera funkciót, így a klímaállításkor vagy tolatáskor a grafika automatikusan megjelenik a kijelzőn.
3. Megmarad a gyári kormányvezérlés?
Igen, a készlet teljes körűen támogatja a kormánygombok működését. A multilead kábelnek köszönhetően szinte minden neves rádiómárkával (Pioneer, Alpine, Kenwood, Sony stb.) kompatibilis.
4. Miért van szükség kormánygombokra a beállításhoz?
Az i-dapter funkcióit (pl. a megjelenítés módját) egy belső menüben lehet finomhangolni, amit a kormány „Track előre” gombjának nyomva tartásával érhet el. Ha nincs kormánygomb az autóban, a 43x-remote távirányítóval pótolható ez a funkció.
5. Használható a szett gyári tolatókamerával?
Igen, de mivel az i-dapter is a kamera bemenetet használja a vizualizációhoz, a bekötésnél és a rádió szoftveres beállításánál figyelni kell a prioritásokra.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
