Sok autógyártó saját, járműspecifikus rádiókat alkalmaz, amelyek formája és rögzítése egyedi a középkonzol kialakítása miatt. Ez a beépítő készlet minden szükséges komponenst tartalmaz az eredeti OEM készülék cseréjéhez. A jármű felszereltségétől függően a csomag részét képezik az utólagos fejegység üzemeltetéséhez és a járműfunkciók helyreállításához szükséges adapterek és interfészek. Fontos tudni, hogy az utólagos készülék szoftverétől függően egyes kezelőfunkciók módosulhatnak vagy megszűnhetnek. A kormánytávvezérlő funkció támogatott, az adapter konfigurálásához ennek megléte elengedhetetlen. Bizonyos asszisztens rendszerek (pl. Trailer Assist, E-Call) támogatása nem minden esetben garantált. Szakértő támogatás a 82/424-954 telefonon kaphat.

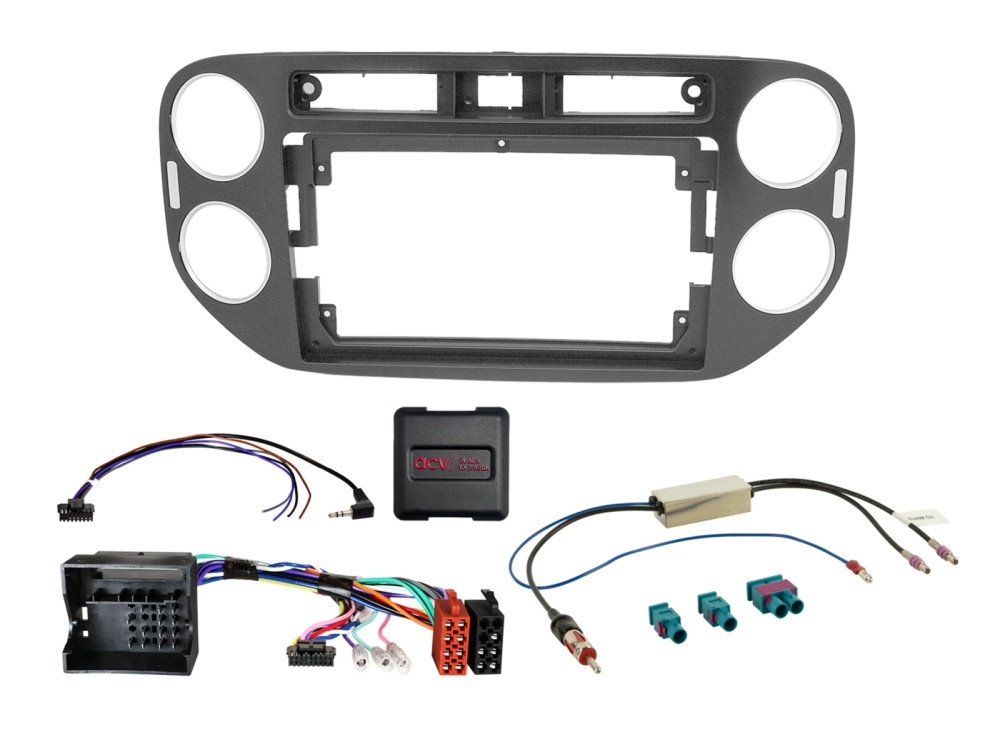

A csomag tartalma

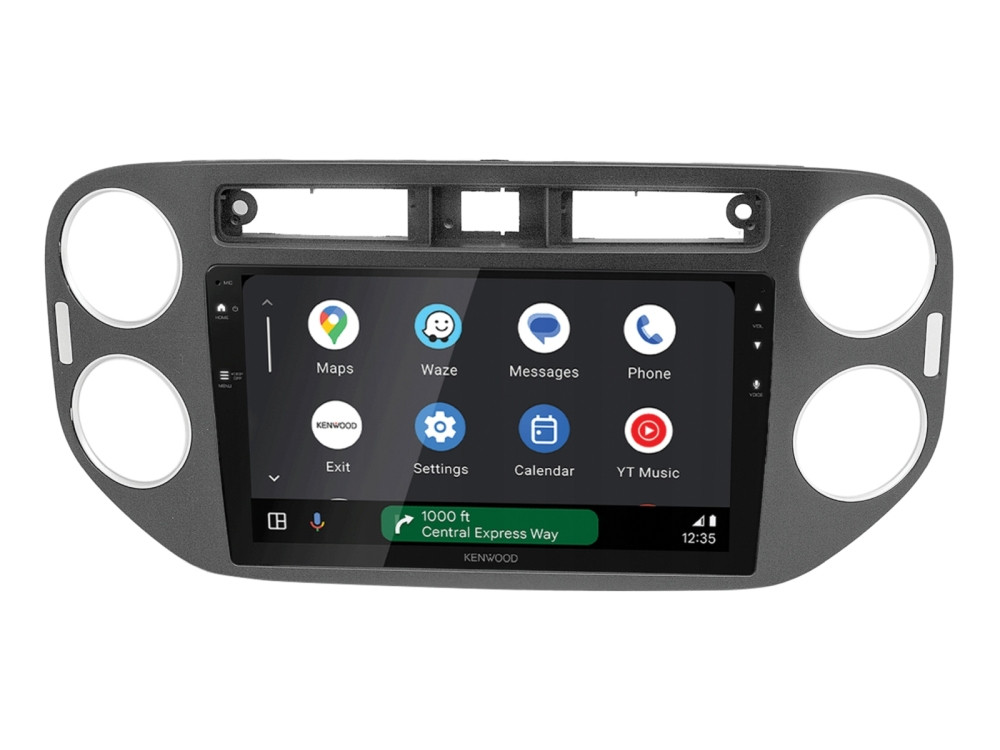

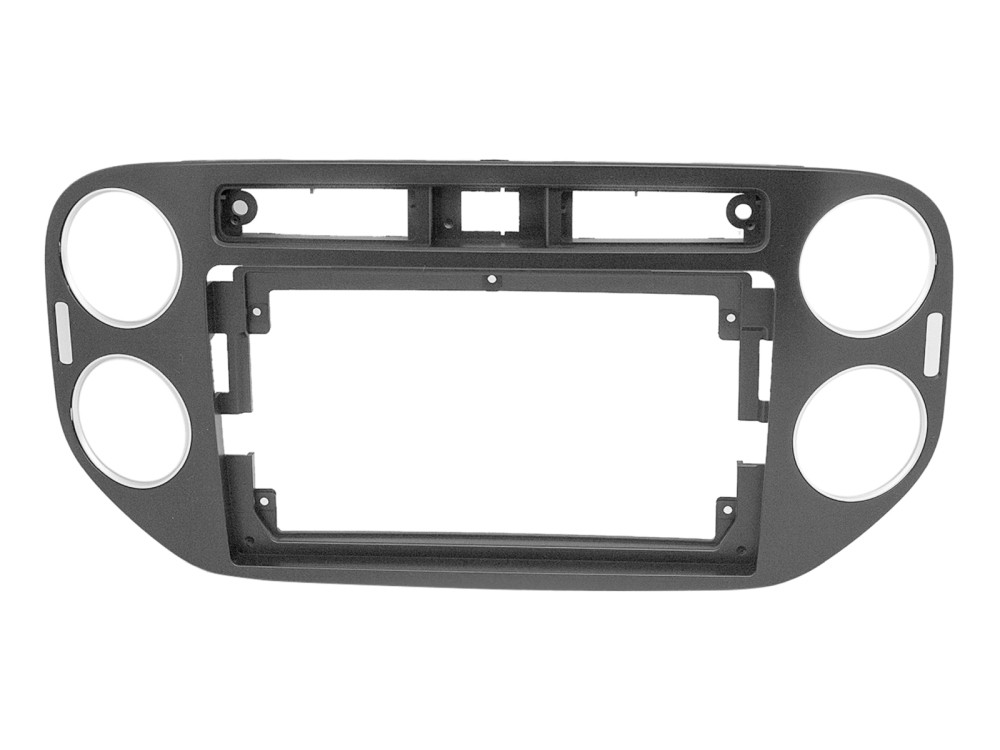

- 9" Rádiókeret VW Tiguan 2011.06. – 2016.04. fekete (381320-98-1)

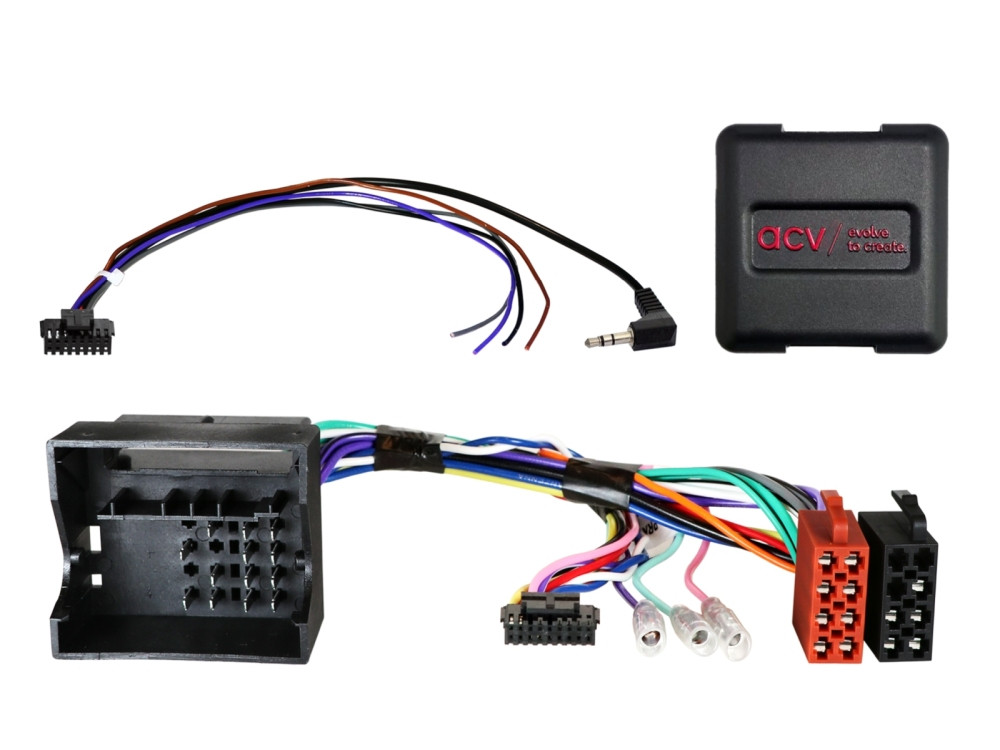

- Kormánytávvezérlő interfész Seat/Skoda/VW 40Pin Quadlock (42xvw002-0)
- Antenna adapter Fakra(m) készlet > DIN(m) 12V fantomtáp (1524-70-1-0)
Kompatibilitás
VW Tiguan I (5N) 2011.06. – 2016.04. RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 gyári készülékkel szerelt modellek RNS315 / RNS510 gyári navigációval szerelt modellek ISO csatlakozós RCD320 egységgel NEM kompatibilis Gyári erősítős hangrendszerrel (Soundsystem) NEM kompatibilis
Technikai paraméterek
- CAN-Bus rendszerkezelés
- Csatlakozás: 40 Pin Quadlock VAG csatlakozó
- Kormánytávvezérlés csatlakozó: 3,5mm jack / szabad kábelvég
- Antenna csatlakozás: OEM Fakra(f) > DIN(m)
- Kék vezeték: +12V Antenna remote
- Kompatibilis eszközök: 9" készülékek, 9" Short Body, 9" moduláris kijelzős rendszerek
- Beépítési méret: 230mm/220mm x 130mm
- Kimeneti jelek (max. 250 mA):
- Piros: +12V gyújtás (Klemme 15)
- Narancs: +12V világítás (Klemme 58)
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel
- Zöld: Test (GND) kézifékjel
Általános telepítési útmutató
Ellenőrzés:
- 1: Ellenőrizze a gyári OEM készülék összes kezelőfunkcióját és járműbeállítását.
- 2: Az eredeti készülék kiszerelését feszültségmentes állapotban végezze el.
- 3: Ellenőrizze az összes interfészcsatlakozó helyességét és folytonosságát feszültségmentesen.
Csatlakozási sorrend:
- 1: Minden csatlakozást az utólagos fejegység használati útmutatója szerint végezzen el.
- 2: A teljes rendszer csatlakoztatását a járműhöz legutoljára, a tápfeszültség bekötésével fejezze be.
- 3: Konfigurálja az utólagos eszközt (kormányvezérlés, kamera, kihangosító, antenna táp) a leírás szerint.
- 4: Végezzen funkciótesztet a fejegységen és a járművön.
Hibaelhárítás:
- 1: Probléma esetén szerelje vissza a gyári készüléket.
- 2: Működtesse a gyári egységet a rendszerellenőrzéshez.
- 3: Állítsa helyre a CAN-Bus nyugalmi állapotát.
- 4: Ellenőrizze az interfész hardverkonfigurációját.
- 5: A CAN-Bus nyugalmi állapot után kövesse újra a csatlakozási sorrendet.
Biztonsági figyelmeztetés: A megadott bekötések és módosítások kizárólag tájékoztató jellegűek és képzett szakemberek számára készültek. Bármilyen kábelmódosítás vagy egyedi bekötés saját felelősségre történik, garanciavállalás nélkül. A gyári kábelköteg módosítása a termékgarancia elvesztését vonhatja maga után. Reimport vagy eltérő szoftververziójú járművek esetén funkcióbeli összeférhetetlenség léphet fel.
Kérdések és Válaszok
Megmaradnak a kormánygombok funkciói a rádiócsere után? Igen, a készlet részét képező interfész biztosítja a gyári kormánytávvezérlés további működését az új rádióval.
Szükséges-e külön antenna adaptert vásárolnom? Nem, a csomag tartalmazza a 12V-os fantomtáppal ellátott Fakra-DIN antenna adaptert.
Milyen típusú 9 colos rádiók építhetőek be? A keret alkalmas a szabványos 9" fejegységekhez, a rövid házas (Short Body) és a moduláris kijelzős rendszerekhez is.
Mikor nem használható ez a beszerelő készlet? Nem kompatibilis a gyári erősítővel (Soundsystem) szerelt modellekkel, illetve az ISO csatlakozós RCD320 rádióval szerelt autókkal.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
