Ez a professzionális beépítő készlet (Cikkszám: 691321-90-1) komplett megoldást nyújt az Audi A3 (8P széria) gyári fejegységeinek kiváltására modern, 9 colos utólagos multimédiás rendszerekre. A készlet nem csupán egy esztétikus keretet tartalmaz, hanem minden olyan interfészt és adaptert, amely szükséges a jármű gyári funkcióinak – például a kormánytávvezérlésnek – a megőrzéséhez.

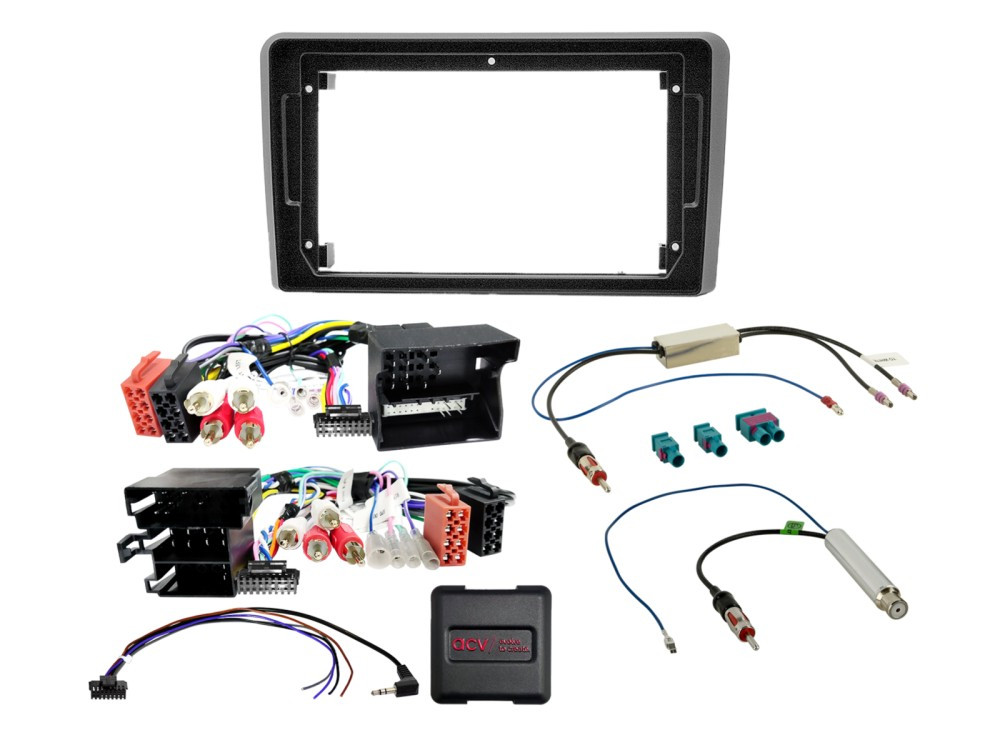

A csomag tartalma:

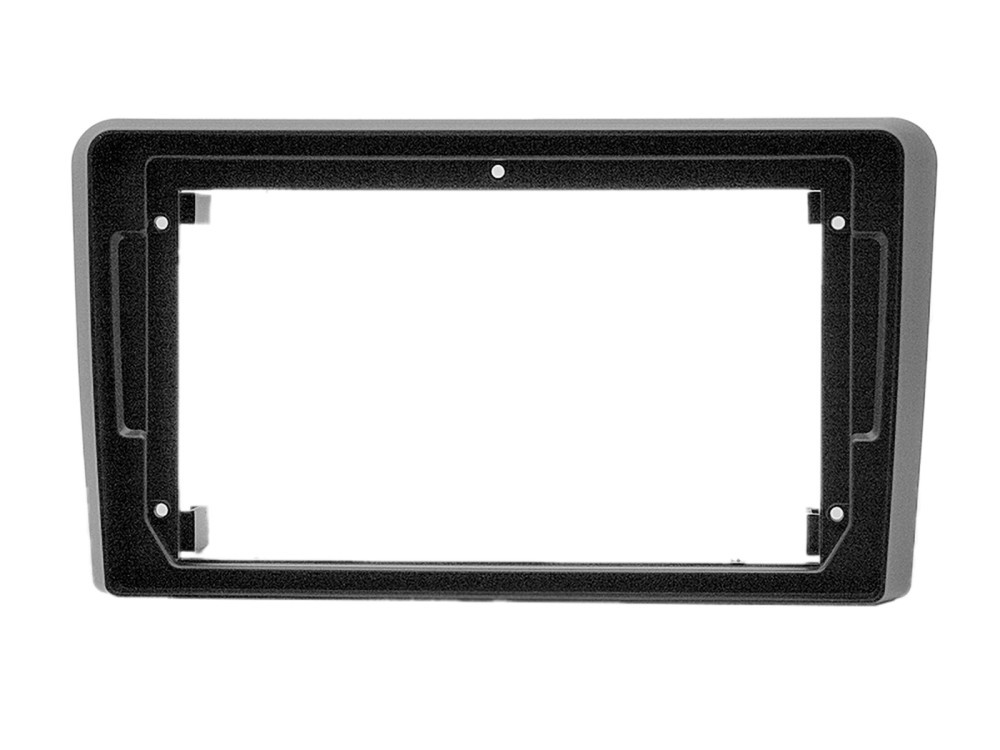

- 9" Prémium rádiókeret: Matt fekete kivitel, amely tökéletesen illeszkedik a középkonzolhoz.

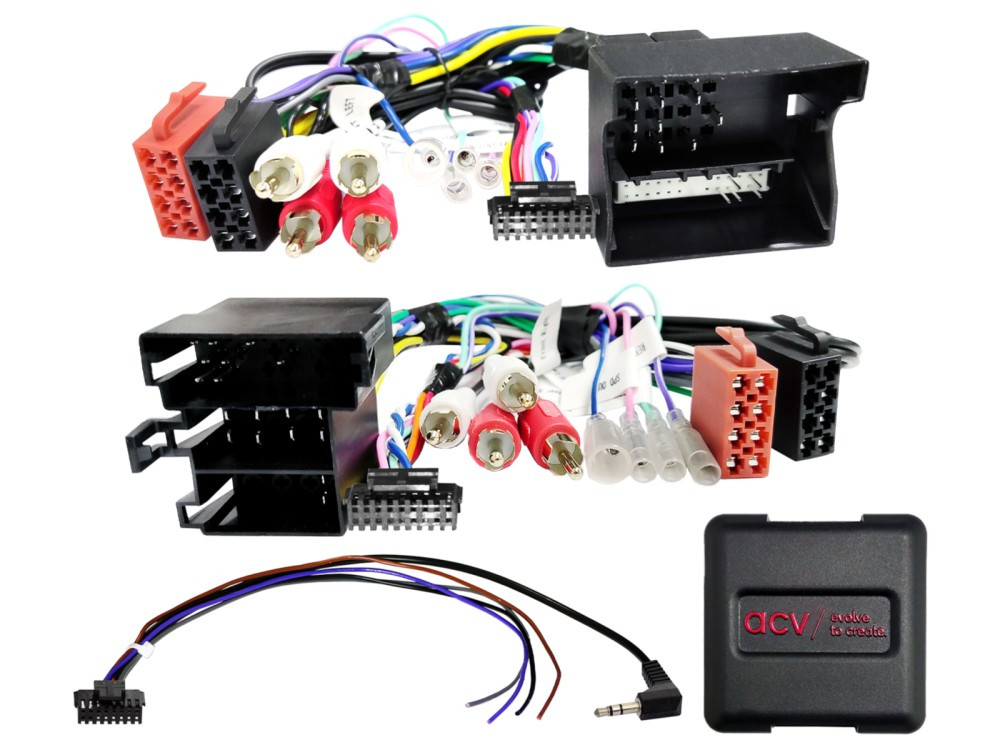

- Multifunkciós CAN-Bus interfész: Biztosítja a kormánygombok működését és kinyeri a digitális jeleket (gyújtás, sebességjel, tolatójel stb.).
- Aktív rendszer adapter: Lehetővé teszi a gyári erősítővel szerelt (Bose, félaktív) hangrendszerek illesztését.

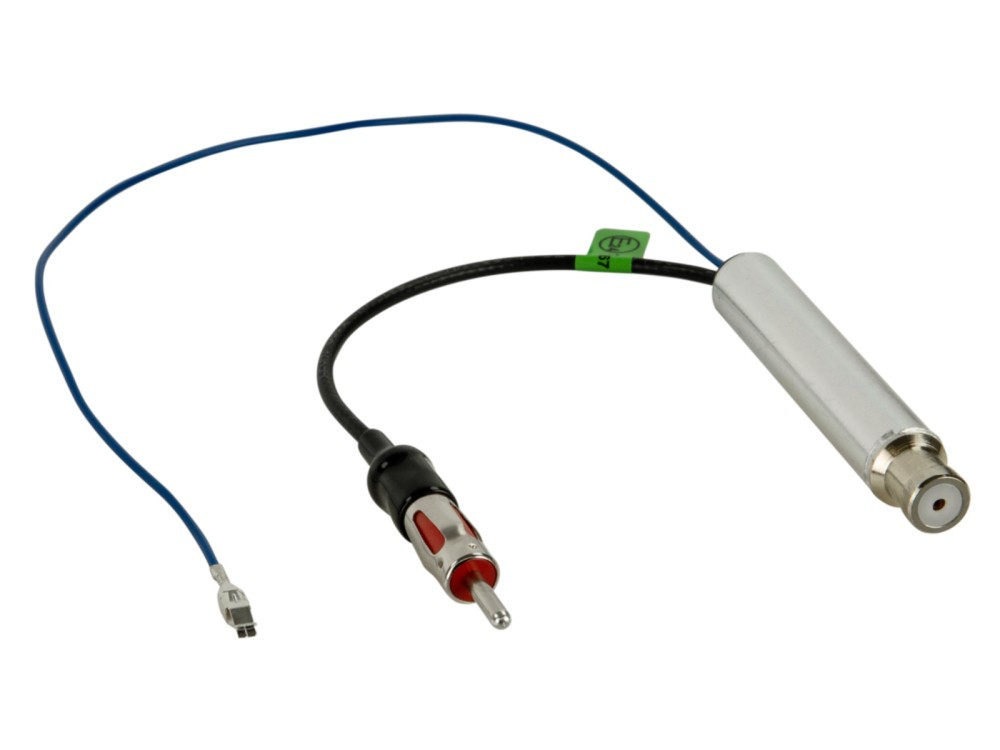

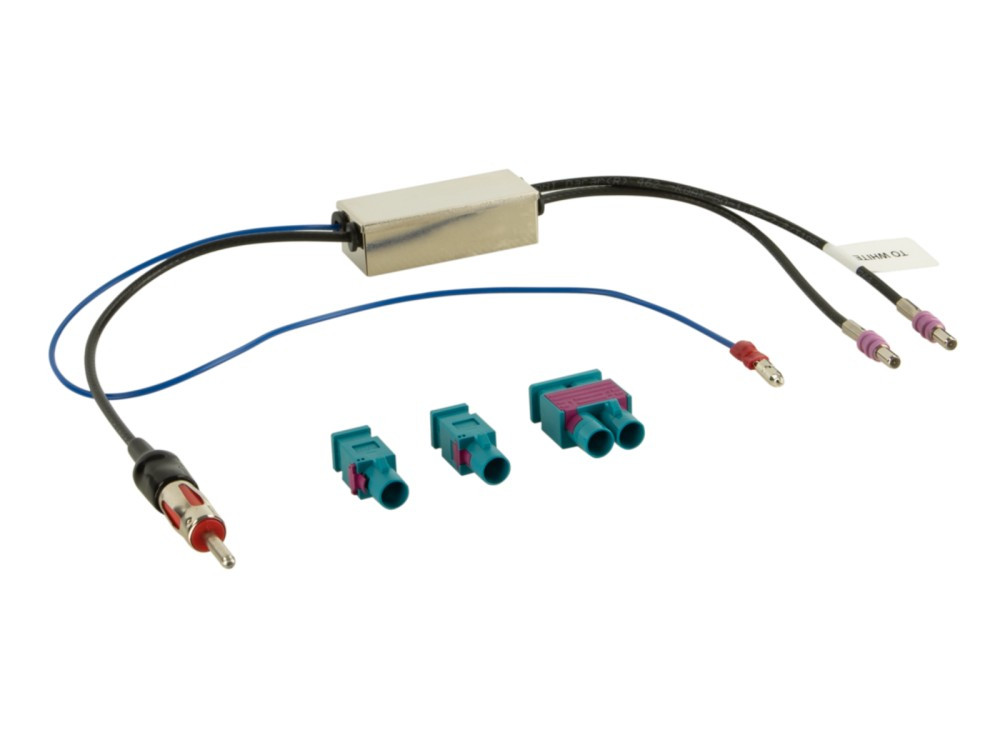

- Dupla antenna adapter készlet: ISO és Fakra csatlakozású, 12V-os fantomtáppal a kristálytiszta vételért.
Járműkompatibilitási lista:
A készlet az alábbi Audi A3 (8P) modellekhez alkalmas:
- Audi A3 (8P): 2003.05 – 2013.04 (3 ajtós, Sportback és Cabriolet változatok).
- Kompatibilis gyári egységek: Concert II, Symphony II, Chorus II (2-DIN), RNS-E 16:9 navigáció.
- Fontos: A 2003.07 és 2005.05 közötti modelleknél csak Symphony II vagy RNS-E egységek helyére telepíthető közvetlenül. Nem kompatibilis a Bosch BNS 5.0 rendszerekkel.
Műszaki adatok és kinyert jelek:
- A beépített interfész az alábbi analóg jeleket biztosítja az új fejegység számára:
- Gyújtás (+12V): Kapcsolt feszültség a fejegység indításához.
- Világítás (+12V): Éjszakai fényerő-szabályozáshoz.
- Tolatási jel: Automatikus tolatókamera kapcsoláshoz.
- Sebességjel (Speed Pulse): Precíz navigációhoz.
- Kézifék jel: Videólejátszás tiltásához/engedélyezéséhez.

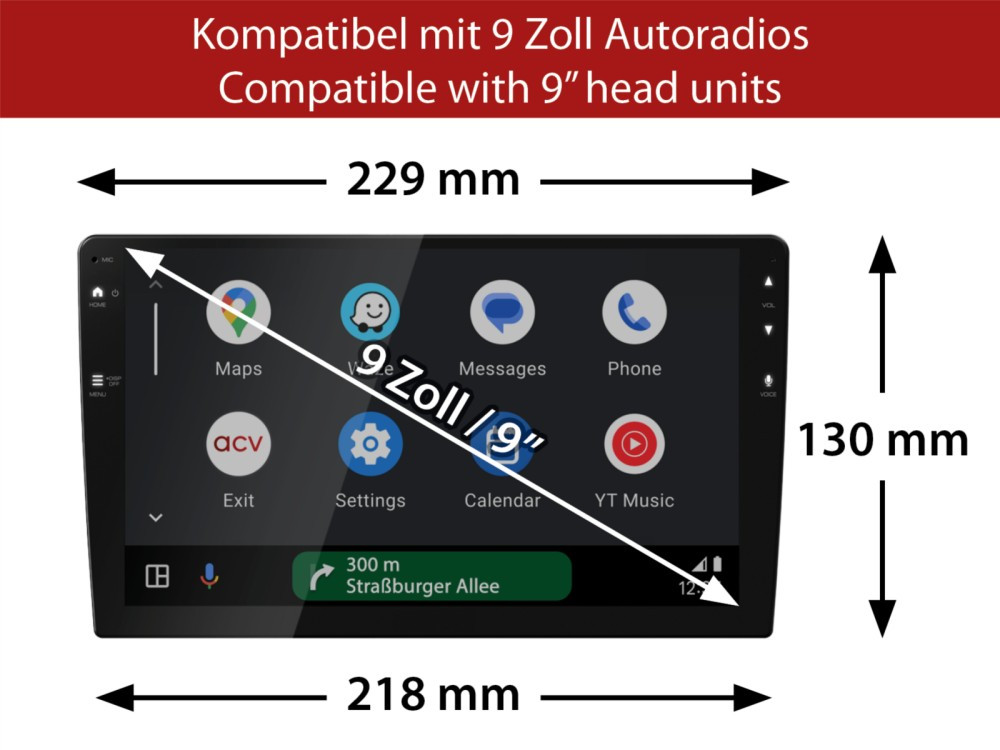

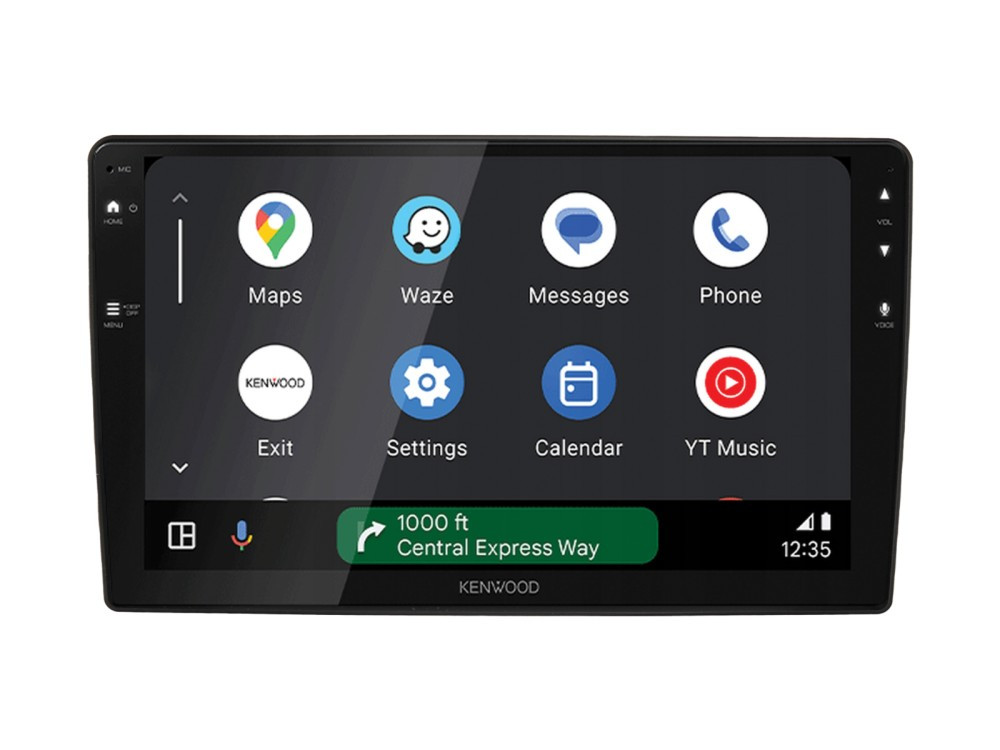

Készülékkompatibilitás: Támogatja a szabványos 9 colos készülékeket, a "Short Body" modelleket és a moduláris felépítésű (külön kijelzős) rendszereket is.
Szakmai telepítési útmutató:
- Ellenőrzés: Telepítés előtt ellenőrizze a gyári egység összes funkcióját.
- Beszerelés: A bekötést feszültségmentesített állapotban végezze el.
- Sorrend: Először az összes interfészt csatlakoztassa a fejegységhez, a járműhöz való csatlakoztatás legyen az utolsó lépés.
- Konfiguráció: Állítsa be a DIP kapcsolókat az utólagos rádió márkájának megfelelően (lásd a mellékelt ábrát).
Gyakran Ismételt Kérdések (GYIK)
1. Megmarad a gyári mélynyomóm vagy a Bose hangrendszerem hangja?
Igen, a készlet tartalmazza az aktív rendszer adaptert (Cinch/RCA csatlakozókkal), így a gyári erősítő és a hangszórórendszer továbbra is üzemelni fog az új fejegységgel.
2. Kell-e vágnom vagy forrasztanom a gyári kábeleket?
Nem. A készlet "Plug & Play" jellegű, a járműspecifikus csatlakozók közvetlenül illeszkednek a gyári kábelkorácshoz. Egyes funkciók (pl. sebességjel) elérése azonban függ az utólagos rádió típusától is.
3. Miért nem működik a kormánytávvezérlő a beszerelés után?
Ellenőrizze az interfészen található DIP kapcsolók beállítását. Ezeket a fejegység márkájának (pl. Pioneer, Alpine, Kenwood, Kínai modellek) megfelelően kell beállítani a feszültség alá helyezés előtt.
4. Minden funkciót támogat az interfész?
A legtöbb kényelmi funkciót igen, azonban bizonyos speciális gyári asszisztens rendszerek (pl. Trailer Assist) funkciói elveszhetnek vagy módosulhatnak az utólagos fejegység szoftverétől függően.
5. Mi a teendő, ha nem indul el a fejegység?
Győződjön meg róla, hogy az autó CAN-Bus rendszere "nyugalmi állapotba" került a csatlakoztatás előtt. Ha hibát észlel, szerelje vissza a gyári rádiót, ellenőrizze a rendszert, majd próbálja meg újra a csatlakozási sorrend betartásával.
Szakértői támogatásunk az Ön rendelkezésére áll
Az Audi A3 (8P) multimédiás rendszereinek cseréje a gyári aktív rendszerek és a CAN-Bus hálózat miatt szakértelmet igényel. Szakértő csapatunk készséggel áll a viszonteladók és beépítőműhelyek rendelkezésére, hogy segítsünk a pontos beállítások és a technikai konfiguráció meghatározásában. Forduljon hozzánk bizalommal telefonon vagy e-mailben a zökkenőmentes telepítés érdekében!
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
