Sok autógyártó egyedi, a műszerfal formájához igazított rádiót épít be a járművekbe, ami megnehezíti a modern, nagy kijelzős egységekre való váltást. Ez a beépítő készlet tartalmaz minden olyan komponenst, amely szükséges az eredeti egység kiváltásához és az utólagos készülék zökkenőmentes működtetéséhez.
A szett részét képező i-dapter interfész nem csupán a tápellátást és a hangszórókat illeszti, hanem biztosítja a CAN-Bus jelek feldolgozását is. A beépítést követően a jármű kormánytávvezérlő gombjai továbbra is működőképesek maradnak, ami elengedhetetlen az interfész konfigurálásához is. Fontos, hogy a beszerelés előtt ellenőrizze a jármű menürendszerét és a csatlakozók egyezőségét a leírásban szereplő adatokkal. Bizonyos esetekben, mint például a Trailer Assist vagy az E-Call rendszerek, egyes speciális funkciók korlátozottan állhatnak rendelkezésre.
Szakértő támogatás a 82/424-954 telefonon kapható.

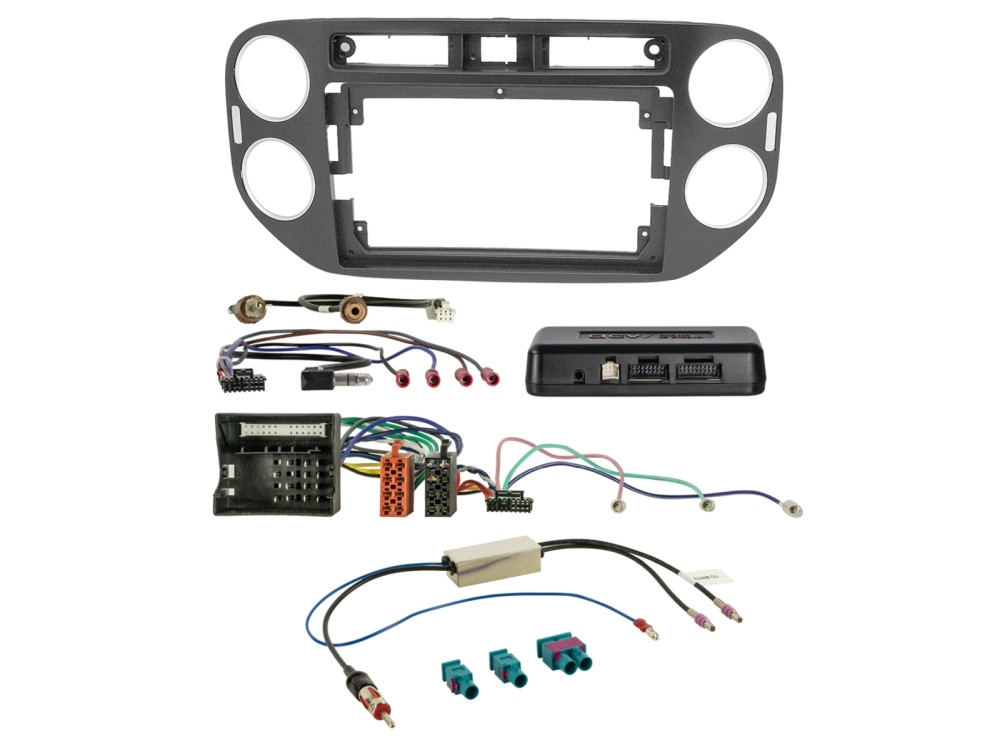

A csomag tartalma

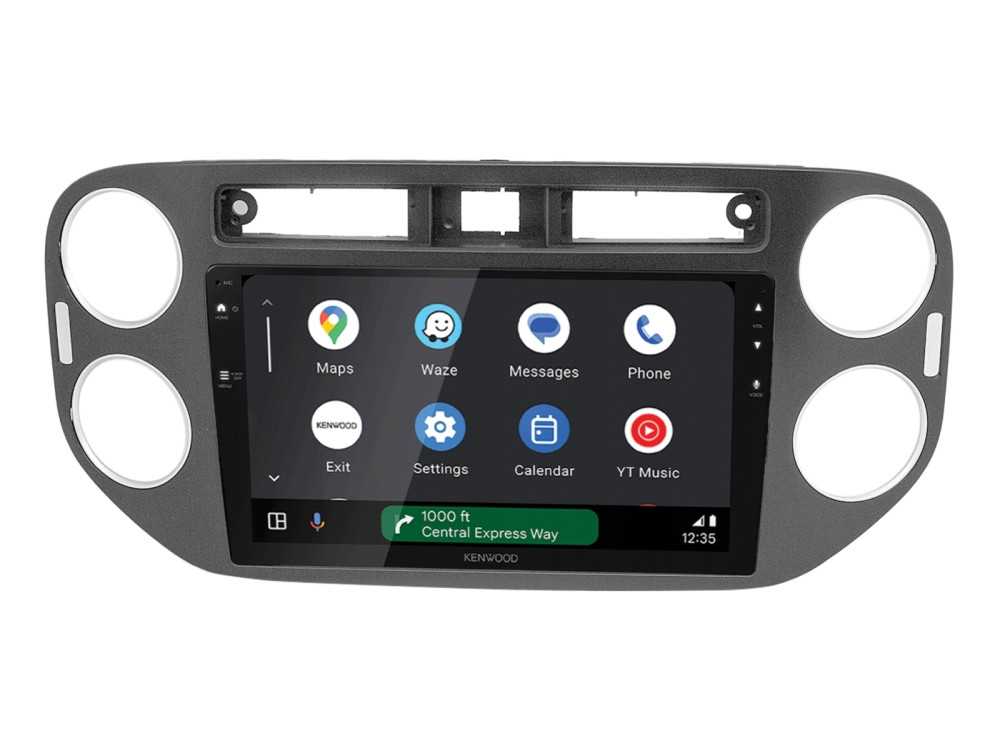

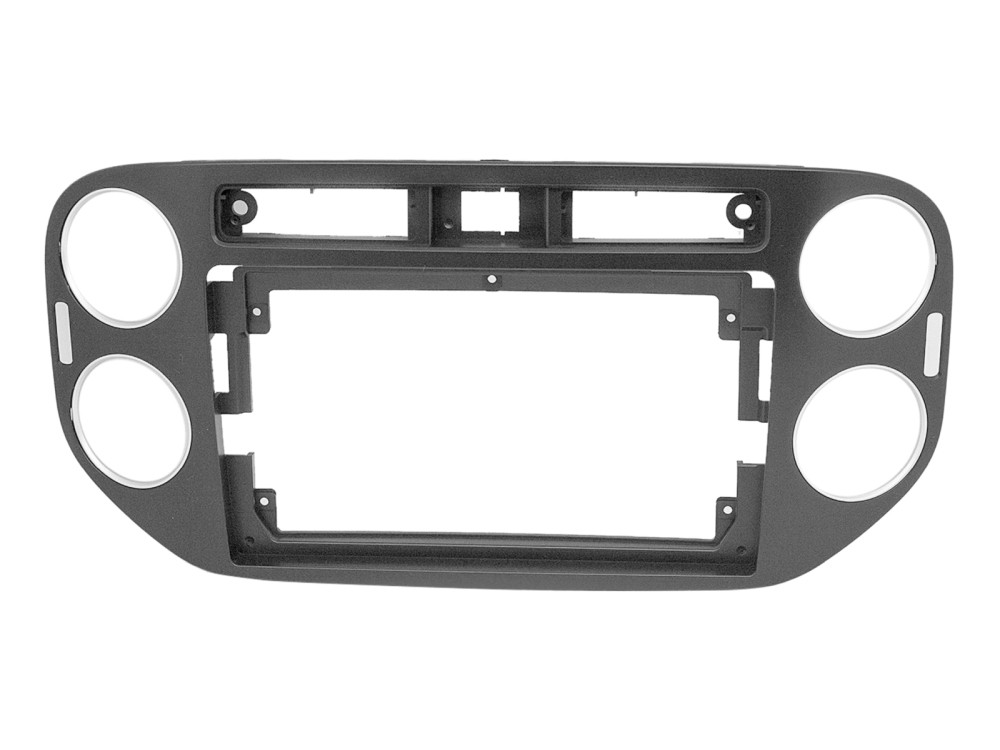

- 9" Rádiókeret VW Tiguan (fekete)

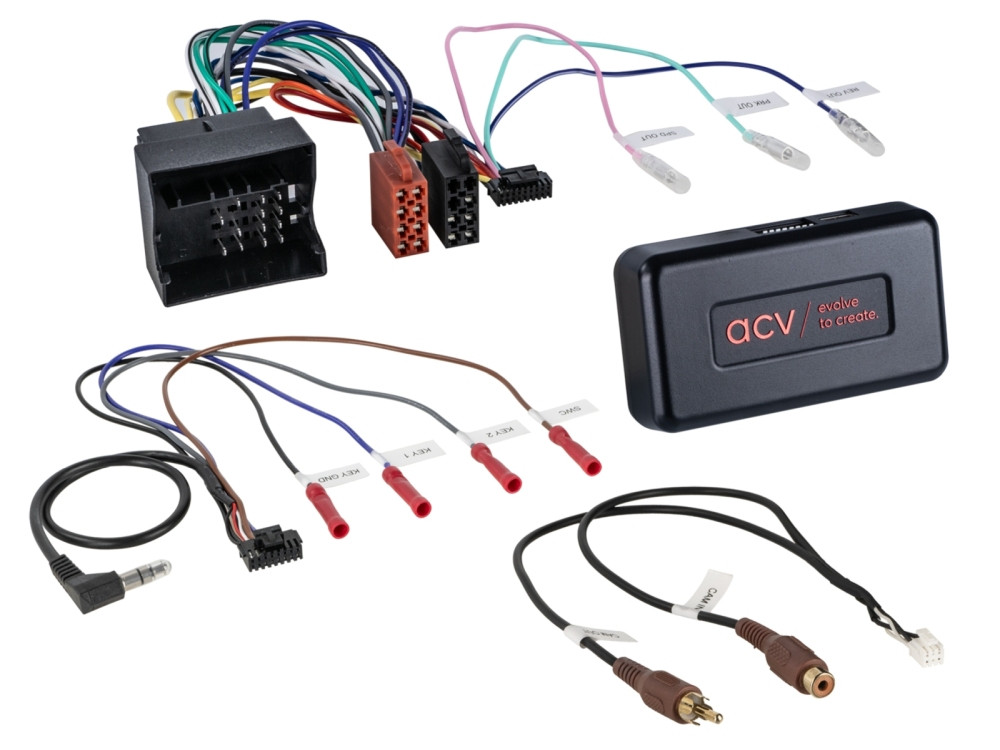

- i-dapter Skoda/VW 40 Pin Quadlock Multilead interfész
- Fakra(m) – DIN(m) antenna adapter 12V fantomtáppal
Kompatibilis járművek
- VW Tiguan I (5N) 2011.06. – 2016.04.
- Kizárólag fehér vezetői információs kijelzővel (FIS) rendelkező modellekhez
- Kompatibilis gyári fejegységek: RCD500 / RCD510 / RNS315 / RNS510
- Nem kompatibilis az ISO csatlakozós RCD320 gyári készülékkel szerelt modellekkel
Technikai részletek és funkciók
- Csatlakozás: 40 Pin Quadlock VAG csatlakozó
- Kormánytávvezérlés: 3,5 mm jack vagy szabad vezeték
- Antenna csatlakozás: OEM Fakra(f) > DIN(m) kék +12V távvezérlőszállal
- Megjelenített funkciók: Klímavezérlés vizualizáció, optikai parkolóradar (OPS) megjelenítése az utólagos fejegység tolatókamera bemenetén
- Biztosított jelek: +12V gyújtás (Klemme 15), világítás (Klemme 58), tolatójel (+12V), sebességjel, kézifék jel (GND)
- Kimeneti terhelhetőség: max. 250 mA (nagyobb áramigény esetén relé használata szükséges)
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Kérdések és Válaszok
Szükséges-e extra kábel a kormányvezérléshez? A csomag tartalmazza az i-dapter interfészt, amely támogatja a gyári kormánygombokat, a konfigurációhoz a gombok használata kötelező.
Milyen típusú rádiókhoz jó a keret? A keret 9 colos standard, 9 colos "Short Body" (rövid házas), valamint moduláris felépítésű készülékek befogadására alkalmas.
Megmarad a gyári parkolóradar kijelzése? Igen, az interfész képes az optikai parkolóradar és a klíma adatok megjelenítésére az új fejegység kijelzőjén a tolatókamera bemeneten keresztül.
Mi a teendő, ha az autóban nincs kormánytávvezérlő? Ebben az esetben az interfész beállításához külön megvásárolható tartozék (cikkszám: 43x-remote) szükséges.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
