Citroen, Fiat, Peugeot, Toyota Quadlock kormánytávirányító adapter RD4 gyári rádióhoz 42xpg007

Mire jó ez az adapter?

Ha kicseréled a gyári rádiót, a kormánykerék gombjai alapból nem működnek tovább. Ez az adapter a gyári kormánytávirányító jeleit átalakítja, hogy az új autórádió érteni tudja őket. A CAN-buszon keresztül kapcsolódik az autóhoz, a rádiónál pedig 3,5 mm-es jack dugón vagy szabad vezetéken adja ki a jelet.

Az autó felszereltségétől, az utólag beépített rádió funkcióitól és szoftverétől függően egyes gombok funkciója kimaradhat vagy más funkcióra cserélődhet. Újraimportált vagy eltérő szoftveres autóknál a funkciók eltérhetnek.

Milyen gyári rádióval működik?

Működik, ha az autóban az alábbi gyári rádió van:

• Blaupunkt / Continental / Siemens VDO RD4, hangerőszabályzóval

Nem jó, ha az autóban ezek vannak:

• Bosch gyári rádió
• Continental RD5 CD-tuner (Silverbox)
• Continental RD45 gyári rádió hangerőszabályzóval (ehhez a 42b-3444741 interfész való)
• Magneti Marelli RT3 / RT6 vagy Harman Becker NG4 gyári navigáció
• JBL gyári hangrendszer

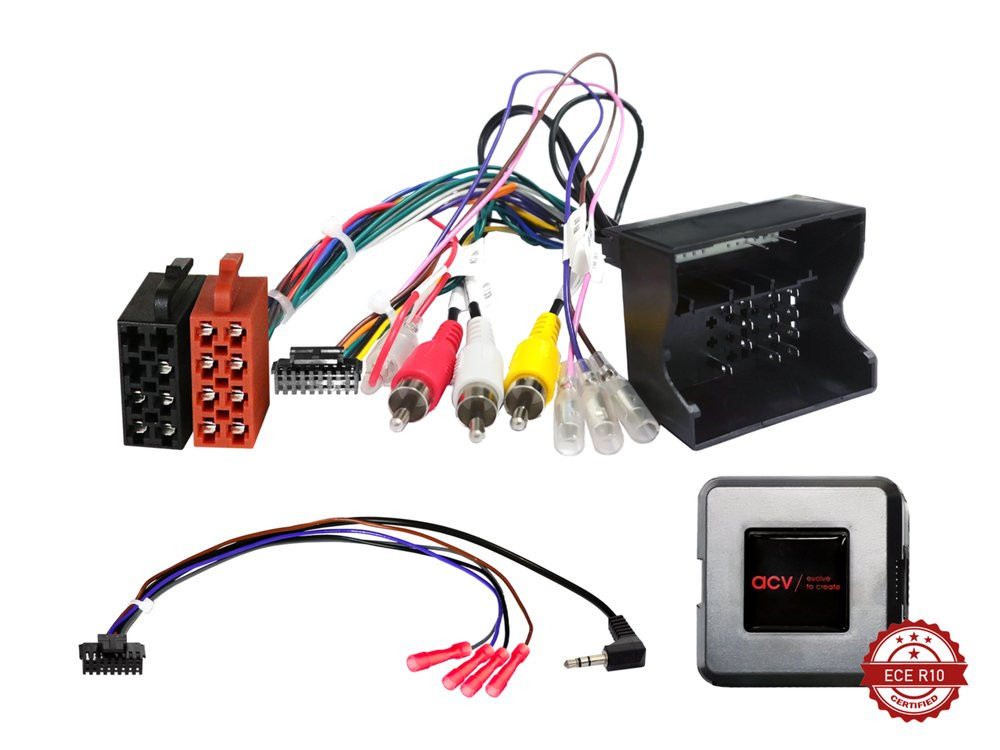

Nézd meg a képen látható csatlakozókat, és hasonlítsd össze az autód csatlakozóival. Ellenőrizd azt is, hogy az autóban tényleg az említett gyári rádió volt.

Csatlakozók és jelek

• CAN-busz: 40 pines Quadlock (Peugeot) csatlakozó
• Kormánytávirányító: 3,5 mm jack / szabad vezeték
• Gyári AUX: RCA (m) piros / fehér; a sárga RCA nincs bekötve

Az adapter ezeket a jeleket adja:

• piros: +12 V gyújtás (15-ös kapocs)
• narancs: +12 V világítás (58-as kapocs)
• lila/fehér: +12 V tolatójel
• rózsaszín: sebességjel
• zöld: föld (GND), kéziféljel

A kimenetek terhelhetősége legfeljebb 250 mA. Ennél nagyobb áramfelvételnél relét kell használni: egy relé esetén legalább 75 ohm, két relé esetén legalább 150 ohm tekercsellenállással.

Tolatóradar, ECO üzemmód, beállítások

• Hátsó tolatóradaros (PDC) autóknál a figyelmeztető hang interfész is kell hozzá: can-pdc. PDC kapcsolós autóknál a PDC hangjelzésnek bekapcsolva kell lennie.
• ECO üzemmódos autóknál a +12 V tartós tápot a 30-as kapocsról, biztosítva kell bekötni.
• Az autó beállításainak kezelése támogatott, a DIP kapcsolók az utólag beépített rádió gyártójához állíthatók (lásd a kézikönyvet).

Ezekhez az autókhoz jó

Citroen

• Berlingo (2008.06 - 2018.06)
• C2 (2004.12 - 2009.12)
• C3 (2005.10 - 2017.01)
• C4 (2004.11 - 2010.08)
• C5 (2004.10 - 2008.04)
• C8 (2008.01 - 2014.06)
• DS3 (2010.03 - 2014.07)
• Jumpy (2007.02 - 2016.05)
• Nemo (2008.08 - 2015.12)
• Xsara Picasso (2004.03 - 2010.02)

Fiat

• Scudo (2007.02 - 2016.07)

Peugeot

• 207 (2006.06 - 2015.07)
• 208 (2012.04 - 2015.04)
• 307 (2005.06 - 2009.03)
• 308 (2007.09 - 2015.07)
• 407 (2004.05 - 2011.03)
• 807 (2002.07 - 2014.06)
• 3008 (2009.06 - 2013.10)
• 5008 (2009.10 - 2013.10)
• Bipper (2007.12 - 2015.12)
• Expert (2007.02 - 2016.08)
• Partner (2008.05 - 2012.03)
• RCZ (2010.04 - 2015.09)

Toyota

• Proace (2013.03 - 2016.08)

Beszerelés előtt

• Próbáld ki a gyári rádió összes funkcióját, és jegyezd fel az autó beállításait.
• Az akkumulátor lekötése után szereld ki a gyári rádiót. Az interfész csatlakozóit is feszültségmentes állapotban ellenőrizd.
• Az interfész beállításait szintén feszültségmentesen végezd el, az új rádiót pedig a saját kézikönyve szerint kösd be.
• Mielőtt mindent a helyére szerelsz, próbáld ki, hogy az autó funkciói, a beállítások és a kormánygombok rendesen működnek.

Gyakori kérdések

Megmaradnak a kormányon a gombok az új rádió mellett?

Igen, az adapter erre való. Az autótól, az új rádió funkcióitól és szoftverétől függően egyes gombok funkciója kimaradhat vagy más funkcióra cserélődhet.

Melyik gyári rádióval jó az adapter?

Blaupunkt / Continental / Siemens VDO RD4 gyári rádióval, hangerőszabályzóval. Bosch, RD5, Magneti Marelli, Harman Becker és JBL rendszerű autóba nem való.

Kell mellé tolatóradar interfész?

Csak akkor, ha az autóban hátsó tolatóradar (PDC) van. Ilyenkor a can-pdc figyelmeztető hang interfész is kell.

Mit csináljak, ha RD45 gyári rádió van az autóban?

RD45 gyári rádióhoz hangerőszabályzóval nem ez az adapter való, hanem a 42b-3444741 interfész.

Bármelyik utólag beépített rádióval használható?

Az adapter 3,5 mm-es jack dugón vagy szabad vezetéken adja ki a kormánytávirányító jelét. Az új rádió gyártójához DIP kapcsolókkal kell beállítani, a részleteket a kézikönyv tartalmazza.

Működik ECO üzemmódos autóban?

Igen, ha a +12 V tartós tápot a 30-as kapocsról, biztosítva kötöd be.
