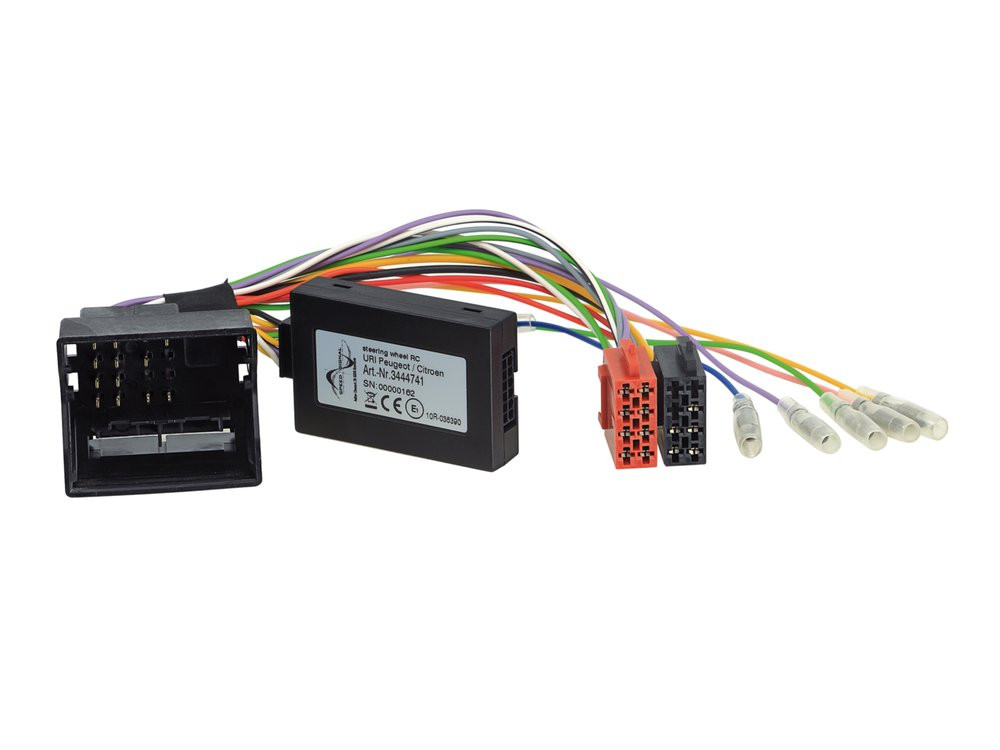

Citroen, Fiat, Peugeot, Toyota Quadlock csatlakozós kormánytávirányító interfész RD4, RT4, RD45 gyári rádióhoz 42b-3444741

Mire jó ez az interfész?

Ha kicseréled a gyári rádiót, a kormánykerék gombjai alapból nem működnek tovább. Ez az interfész a CAN-buszról veszi a gyári kormánytávirányító jeleit, és úgy adja tovább, hogy az új autórádió értse őket. Az új rádióhoz ehhez egy rádiógyártó-specifikus csatlakozókábel is kell.

Az autó felszereltségétől, az utólag beépített rádió funkcióitól és szoftverétől függően egyes gombok funkciója kimaradhat vagy más funkcióra cserélődhet. Újraimportált vagy eltérő szoftveres autóknál a funkciók eltérhetnek.

Milyen gyári rádióval működik?

Működik, ha az autóban RD4, RT4 vagy RD45 típusú 1 DIN gyári rádió van.

Nem jó, ha az autóban ezek vannak:

• Bosch gyári rádió
• Magneti Marelli RT3 / RT6 vagy Harman Becker gyári navigáció
• JBL gyári hangrendszer

Ha az autóban csak RD4 gyári rádió van hangerőszabályzóval, elég lehet az egyszerűbb 42xpg007 adapter is.

Csatlakozók és jelek

• CAN-busz: 40 pines Quadlock (Citroen / Peugeot) csatlakozó
• Az új rádió oldalán: rádiógyártó-specifikus csatlakozókábel (lásd lent)

Az interfész ezeket a jeleket adja:

• +12 V gyújtás (15-ös kapocs)
• +12 V világítás (58-as kapocs)
• +12 V tolatójel
• sebességjel

Az összes kimenet terhelhetősége legfeljebb 200 mA, egyetlen kimenetnél legfeljebb 180 mA. Ennél nagyobb áramfelvételnél relét kell használni: egy relé esetén legalább 75 ohm, két relé esetén legalább 150 ohm tekercsellenállással.

Melyik csatlakozókábel kell a rádiódhoz?

A kábelt az új rádió gyártója szerint kell kiválasztani:

• Blaupunkt / Kenwood / Pioneer, 12 pin: 42c-3414101
• Kenwood, 12 pin: 42c-3414104
• Alpine, 12 pin: 42c-3414105
• Sony / Phonocar, 12 pin: 42c-3414107
• Blaupunkt / kínai fejegység / Kenwood, 12 pin: 42c-3414124
• JVC, 3,5 mm jack, 12 pin: 42c-3414128
• JVC, 1 vezetékes, 12 pin: 42c-3414140

Tolatóradar, ECO üzemmód, beállítások

• Tolatóradaros (PDC) autóknál a figyelmeztető hang interfész is kell hozzá: can-pdc.
• ECO üzemmódos autóknál a +12 V tartós tápot az akkumulátorról, biztosítva kell bekötni.
• Az autó beállításainak kezelése támogatott (lásd a kézikönyvet).

Ezekhez az autókhoz jó

Citroen

• Berlingo (2008.06 - 2018.06)
• C2 (2004.12 - 2009.12)
• C3 (2005.10 - 2017.01)
• C4 (2004.11 - 2010.08)
• C5 (2004.10 - 2008.04)
• C8 (2008.01 - 2014.06)
• DS3 (2010.03 - 2014.07)
• Jumpy (2007.02 - 2016.05)
• Nemo (2008.08 - 2015.12)
• Xsara Picasso (2004.03 - 2010.02)

Fiat

• Scudo (2007.02 - 2016.07)

Peugeot

• 207 (2006.06 - 2015.07)
• 208 (2012.04 - 2015.04)
• 307 (2005.06 - 2009.03)
• 308 (2007.09 - 2015.07)
• 407 (2004.05 - 2011.03)
• 807 (2002.07 - 2014.06)
• 3008 (2009.06 - 2013.10)
• 5008 (2009.10 - 2013.10)
• Bipper (2007.12 - 2015.12)
• Expert (2007.02 - 2016.08)
• Partner (2008.05 - 2012.03)
• RCZ (2010.04 - 2015.09)

Toyota

• Proace (2013.03 - 2016.08)

Beszerelés előtt

• Próbáld ki a gyári rádió összes funkcióját, és jegyezd fel az autó beállításait.
• Az akkumulátor lekötése után szereld ki a gyári rádiót. Az interfész csatlakozóit is feszültségmentes állapotban ellenőrizd.
• Az interfész beállításait szintén feszültségmentesen végezd el, az új rádiót pedig a saját kézikönyve szerint kösd be.
• Mielőtt mindent a helyére szerelsz, próbáld ki, hogy az autó funkciói, a beállítások és a kormánygombok rendesen működnek.

Segítségért hívj minket: +36-82/424-954.

Gyakori kérdések

Miben más ez, mint a 42xpg007 adapter?

Ez az interfész RD4, RT4 és RD45 típusú 1 DIN gyári rádióhoz való, és rádiógyártó-specifikus csatlakozókábellel működik. A 42xpg007 csak RD4 gyári rádióhoz van, 3,5 mm-es jack kimenettel.

Kell mellé csatlakozókábel?

Igen, az új rádió gyártójának megfelelő kábel kell (például Alpine, Sony vagy JVC). A kiválasztható kábelek a leírásban vannak.

Kell mellé tolatóradar interfész?

Csak akkor, ha az autóban tolatóradar (PDC) van. Ilyenkor a can-pdc figyelmeztető hang interfész is kell.

Megmaradnak a kormányon a gombok az új rádió mellett?

Igen, az interfész erre való. Az autótól, az új rádió funkcióitól és szoftverétől függően egyes gombok funkciója kimaradhat vagy más funkcióra cserélődhet.

Működik ECO üzemmódos autóban?

Igen, ha a +12 V tartós tápot az akkumulátorról, biztosítva kötöd be.
