Miért ez a készlet a megfelelő választás?
Sok autógyártó egyedi, a középkonzol formájához igazított rádiókat épít be, ami megnehezíti a cserét. Ez a készlet minden olyan komponenst tartalmaz, amely az OEM (gyári) eszköz kiváltásához, az utólagos készülék üzemeltetéséhez és a jármű eredeti kényelmi funkcióinak maradéktalan helyreállításához szükséges.

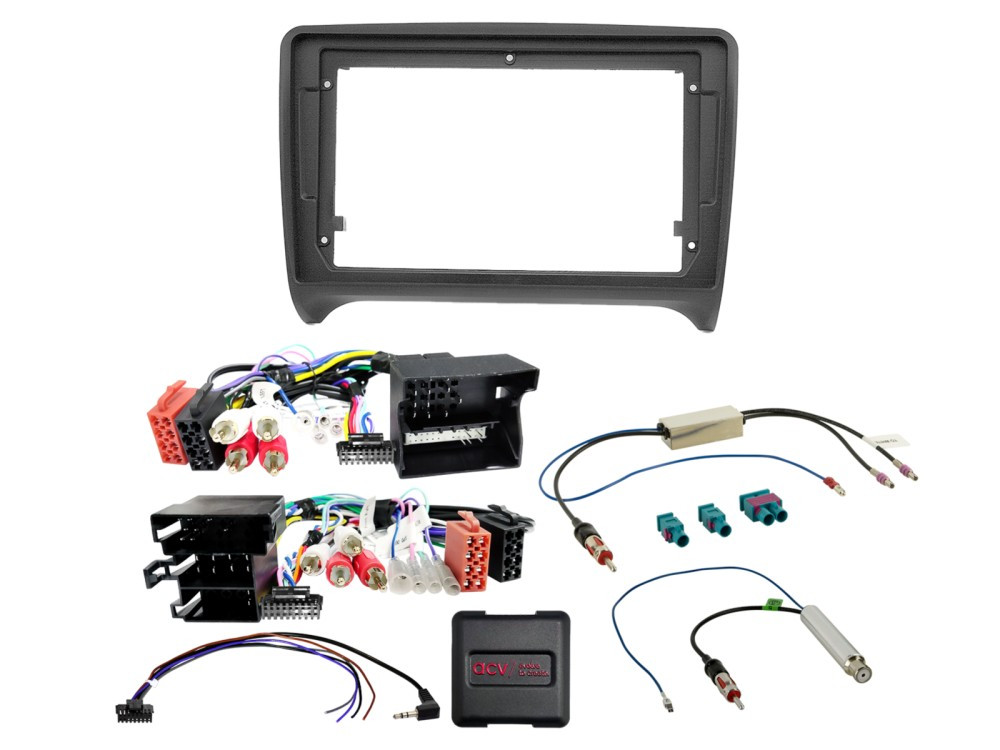

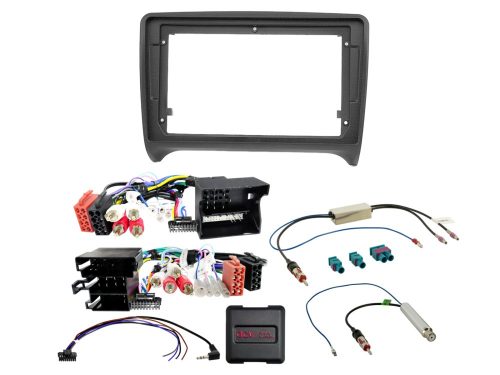

A csomag tartalma és műszaki jellemzői:

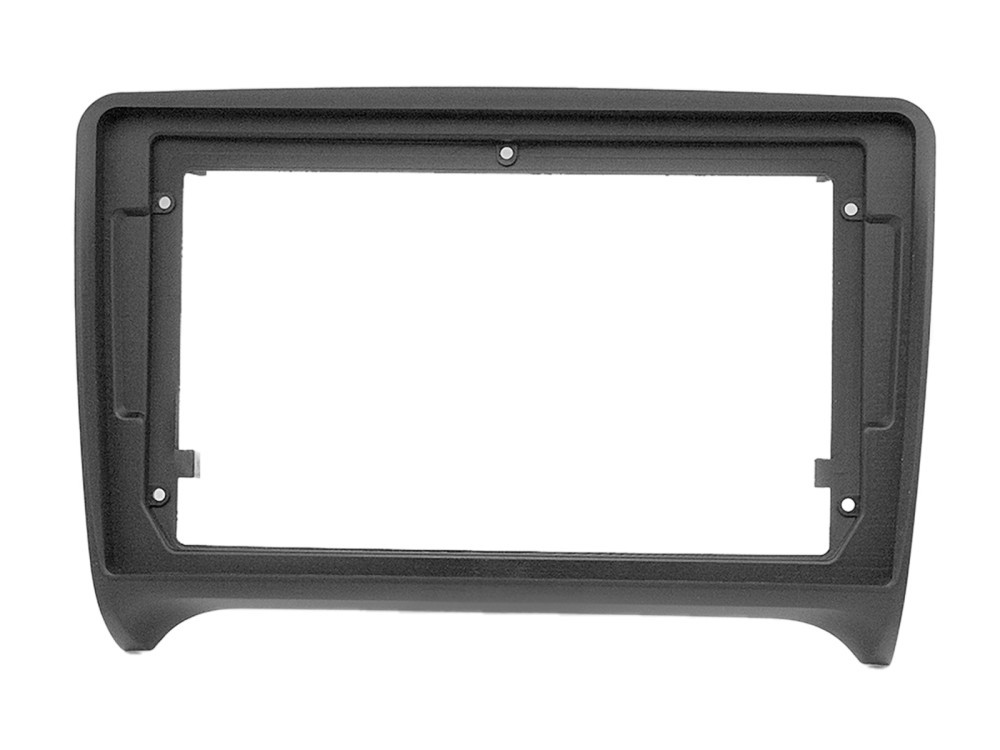

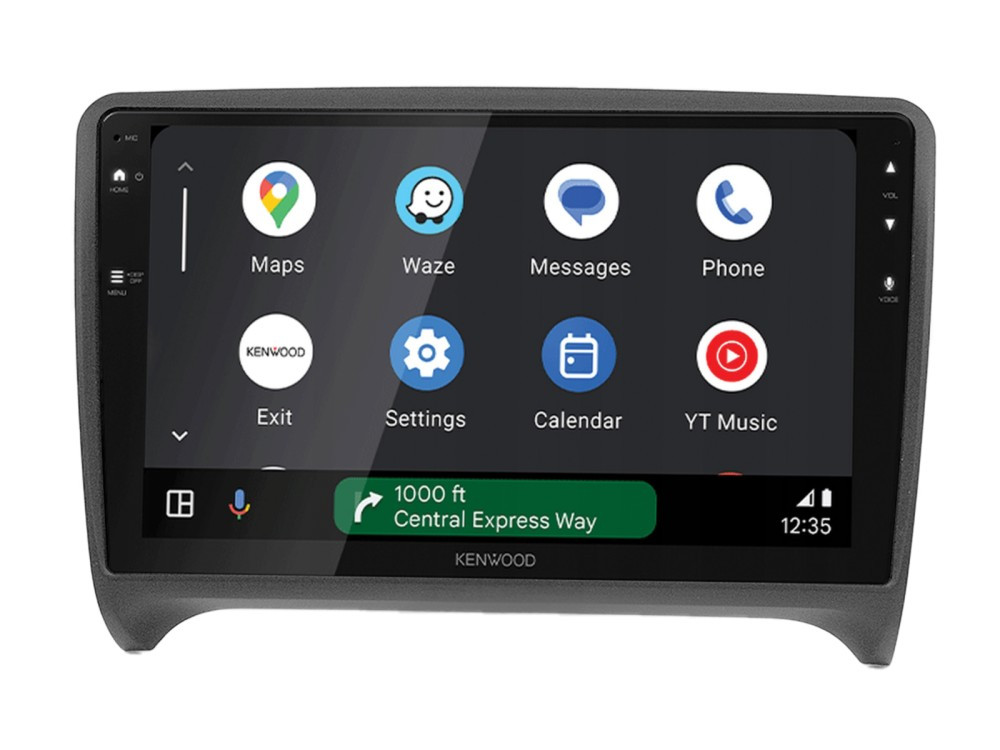

9" Prémium Rádiókeret (Matt Fekete):
- Kifejezetten 9 colos kijelzőkhöz, rövid házas (Short Body) vagy moduláris (különálló Silverbox-szal rendelkező) készülékekhez.
- Beépítési méret: 230mm/220mm x 130mm.
- Lehetővé teszi az egyedi tartozékokkal történő kijelző- és készülékszerelést is.
Multifunkciós Kormánytávvezérlő Interfész (CAN-Bus):
A kormányon lévő gombok funkcióinak teljes körű támogatása (konfigurálása kötelező az adapteren).
Kinyert digitális jelek (Analóg kimenetek):
- +12V Gyújtás (Klemme 15): A rádió a kulcs elfordítására reagál.
- +12V Világítás (Klemme 58): Éjszakai fényerő-szabályozás.
- +12V Rückfahrsignal: Automatikus váltás tolatókamerára.
- Sebességjel (Speed Pulse): A GPS navigáció precizitásáért.
- GND Kézifék jel: Biztonsági videó-funkciók kezeléséhez.
Professzionális Antennatechnológia:

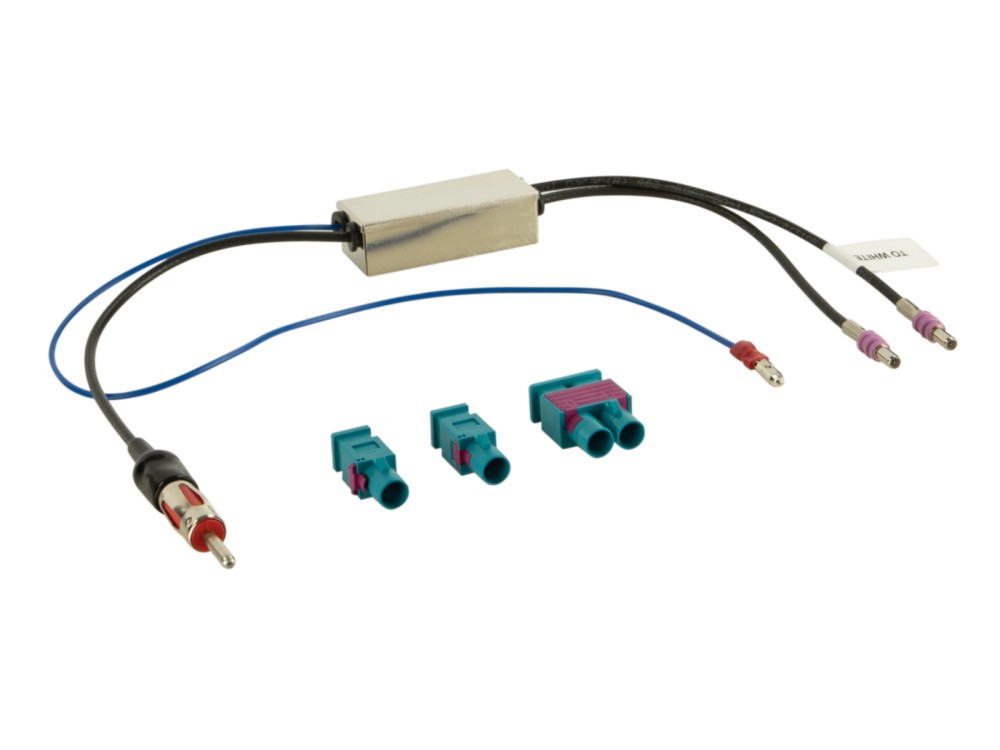

- ISO és Fakra adapterkészlet: 12V-os fantomtáppal (LEONI kábelezés), amely nélkülözhetetlen a gyári antennaerősítő tápellátásához és a kristálytiszta vételhez.
Kompatibilitási és Fontos megjegyzések:
- Alkalmas járművek: Audi TT (8J) 2006.04 – 2014.04 közötti összes évjárat.
- Támogatott gyári rádiók: Concert II, Symphony II, Chorus II (Blaupunkt / Matsushita / Grundig) és RNS-E 16:9 navigáció.
- Kizáró ok: A szett nem kompatibilis a Bosch BNS 5.0 rendszerekkel!
- Fontos figyelmeztetés: Reimportált autók vagy eltérő szoftververziójú járművek esetén előfordulhat funkcióbeli inkompatibilitás. Bizonyos rendszerek (pl. Trailer Assist, E-Call, egyéb vezetéstámogató rendszerek) támogatása korlátozott lehet.
Beszerelési Útmutató és Szakmai Protokoll (Kihagyhatatlan lépések):
1. Telepítés előtti ellenőrzés:
- Ellenőrizze az összes eredeti funkciót az OEM eszközön a kiszerelés előtt.
- A gyári rádiót feszültségmentes állapotban távolítsa el.
- Mérje ki az interfész csatlakozásait a helyesség és folytonosság szempontjából (szintén feszültségmentesen).
2. Csatlakoztatási sorrend:
- Végezze el a csatlakozásokat az utólagos rádió leírása szerint.
- Állítsa be a DIP-kapcsolókat a készülék gyártójának megfelelően (lásd BDA).
- Legutolsó lépésként csatlakoztassa a rendszert a jármű feszültség alatt álló hálózatához.
- Végezzen funkciópróbát (kormánygombok, kamera, antenna-tápellátás).
3. Hibaelhárítás (Ha nem működik az interfész):
- Szerelje vissza a gyári (OEM) rádiót és tesztelje.
- Hozza létre a CAN-Bus nyugalmi állapotát (zárja be az autót, várjon 15-20 percet).
- Ellenőrizze az interfész hardverkonfigurációját, majd ismételje meg a csatlakoztatási sorrendet.
Technikai korlát: A kimenetek terhelhetősége max. 250 mA. Ennél nagyobb áramigény (pl. külső relék) esetén használjon legalább 75-150 Ohm ellenállású relét!
GYIK – Gyakran Ismételt Kérdések
Milyen készülékekhez jó a keret?
Minden 9" kijelzős egységhez, legyen az fix vagy állítható mélységű kijelzős, illetve moduláris (külön aggyal rendelkező) modell.
Miért kell ennyi adapter egy rádiócseréhez?
Mert az Audi TT modern CAN-Bus rendszert használ. Az interfész nélkül a rádió nem kapcsolna be a kulccsal, nem világítana este, és a kormánygombok sem működnének.
Változtathatok a kábelek kiosztásán?
A kábelköteg módosítása kizárólag képzett szakember feladata, saját felelősségre! A nem szakszerű módosítás a garancia elvesztésével és a jármű elektronikájának károsodásával járhat.
Minden gyári beállítás megmarad a menüben?
A telepítés előtt ellenőrizze a járműmenü beállításait. Az utólagos rádió szoftverétől függően egyes kényelmi funkciók átvehetik a gyári funkciók helyét, vagy elmaradhatnak.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
