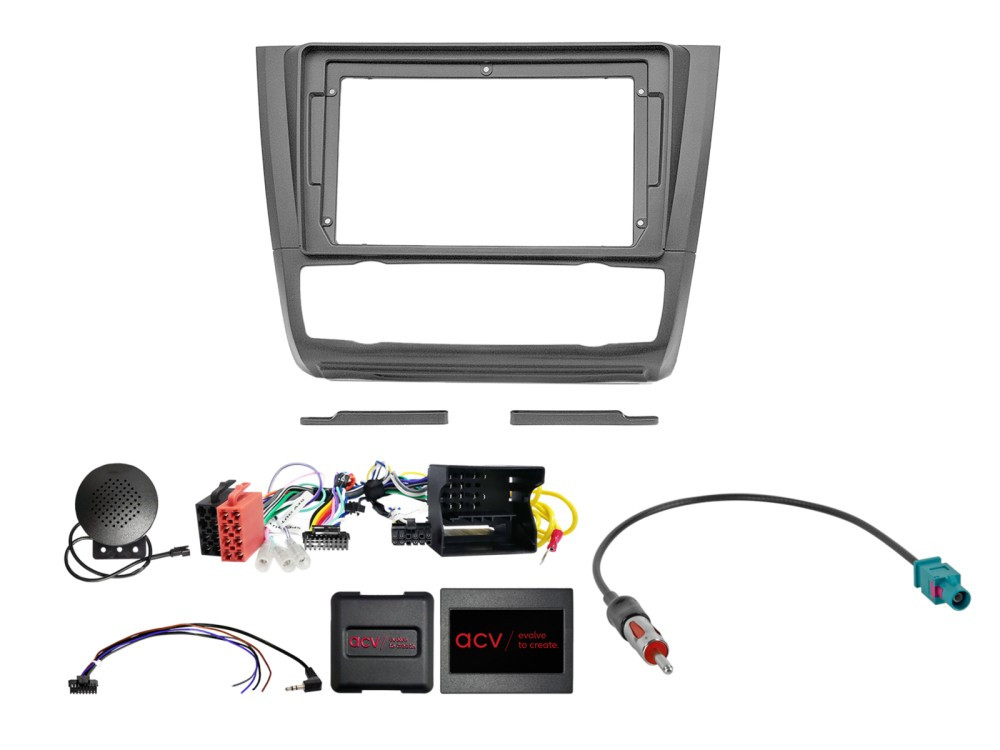

A csomag pontos tartalma:

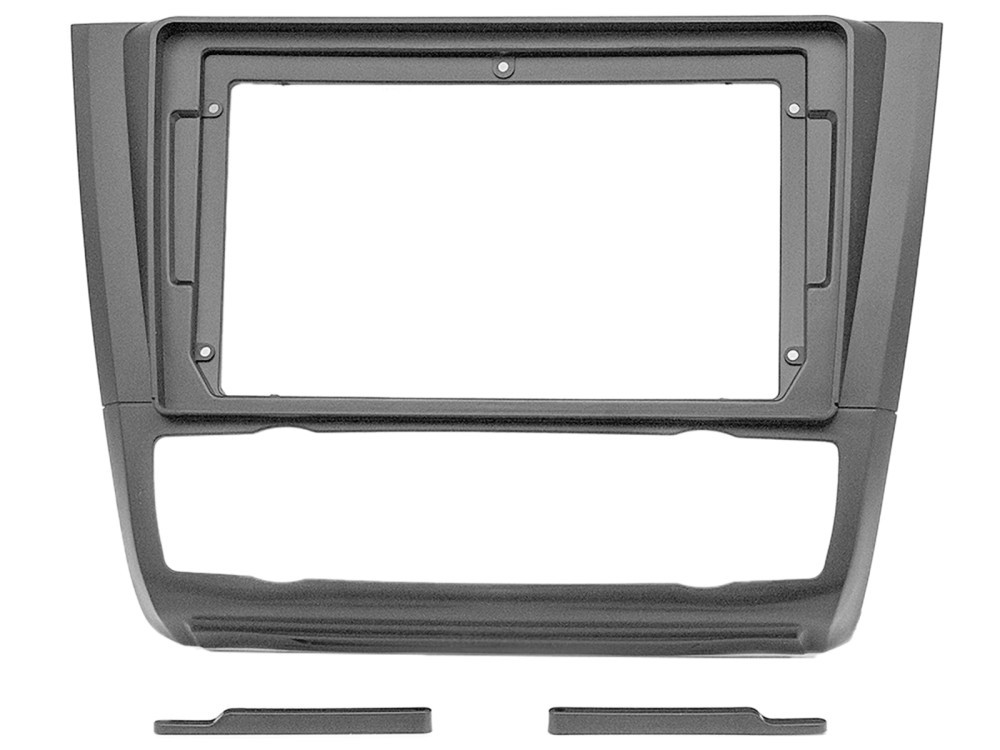

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, automata klímás modellekhez. A kijelzőkivágás mérete: 230mm/220mm x 130mm. Alkalmas szabványos, rövidített házas és moduláris 9 colos készülékekhez is.

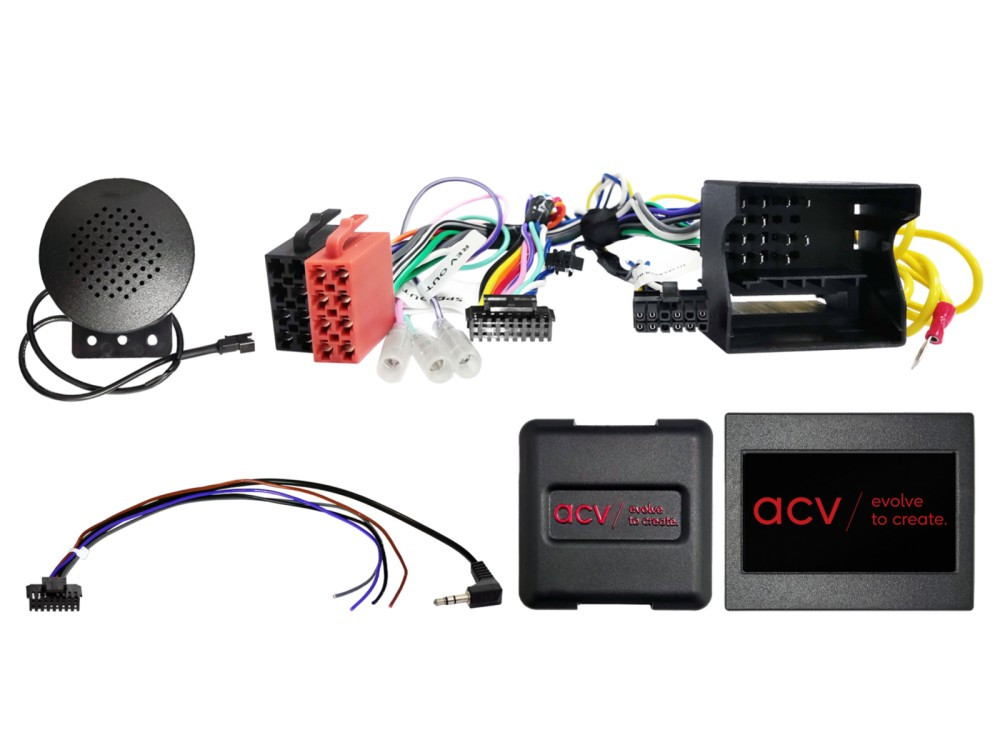

- 1 db kormánytávvezérlő és PDC interfész: 40 tűs Quadlock csatlakozóval, CAN-Bus technológiával. Ez a modul felel a kormánygombok működéséért és a tolatóradar, valamint a figyelmeztető jelzések hangjainak visszaadásáért.
- 1 db univerzális csatlakozókábel (Multilead): A legtöbb rádiómárkához illeszkedik (3,5 mm-es jack vagy szabad vezetékvéges csatlakozás).
- 1 db antennapárosító adapter: Fakra-DIN csatlakozóval, passzív kivitelben, prémium kábelezéssel.
Műszaki jellemzők és biztosított jelek:
Az interfész az alábbi analóg jeleket állítja elő a digitális hálózatból:
- Piros: +12V gyújtáskapcsolt feszültség
- Narancs: +12V világítás jel (éjszakai mód)
- Lila/fehér: +12V tolatási jel (kamerakapcsoláshoz)
- Rózsaszín: Sebességjel (navigációhoz)
- Zöld: Kézifék jel (videólejátszás engedélyezéséhez)
- Hangjelzések: A tolatóradar (PDC) hátsó hangjelzéseinek és az egyéb figyelmeztető jelzéseknek a támogatása.
Terhelhetőségi korlát: A kimenetek maximum 250 mA áramerősséget bírnak el. Ennél nagyobb igény (pl. külső relé) esetén védőrelé használata kötelező (1 relé esetén min. 75 Ohm, 2 relé esetén min. 150 Ohm ellenállással).
Kompatibilitási feltételek (Fontos!):
Alkalmas az alábbi járművekhez:
- BMW 1 (E81, E87, E82, E88): 2007.10. – 2012.01.
- BMW 1 (E82, E88): 2011.03. – 2013.10.
Beépítési megjegyzések:
- Kizárólag automata klímával szerelt, Business Professional gyári rádióval rendelkező modellekhez.
- Olyan autókhoz, amelyekben nincs gyári navigáció és nincs I-Drive vezérlő.
- Olyan autókhoz, amelyek nem rendelkeznek optikai szálas (MOST) erősítős rendszerrel.
- Beépítési munka: A rádiófészekben a nagyobb kijelző miatt belső módosításokra (vágás/faragás) van szükség, a gyári kapcsolósort pedig át kell helyezni.
Részletes beszerelési és biztonsági útmutató:
1. Telepítés előtti ellenőrzés:
- Tesztelje a gyári rádió összes funkcióját és a jármű beállításait.
- A gyári egység kiszerelését feszültségmentes állapotban végezze.
- Ellenőrizze a csatlakozók épségét és a kiosztást a jármű rajzaival összevetve.
2. Csatlakoztatási sorrend:
- Állítsa be a programozó kapcsolókat az interfészen a rádió gyártójának megfelelően (feszültségmentesen!).
- Csatlakoztassa a rádió kábelét az új fejegység útmutatója szerint.
- Végezze el az összes egyéb csatlakozást (antenna, kormánytávvezérlő).
- Legutolsó lépésként csatlakoztassa a rendszert a gépjármű fő csatlakozójára.
- Végezzen szoftveres konfigurációt és funkciótesztet.
3. Hibaelhárítás:
Hiba esetén szerelje vissza a gyári rádiót a rendszer ellenőrzéséhez. Az újbóli próbálkozás előtt várja meg, amíg a jármű hálózata nyugalmi állapotba kerül (zárja be az autót és várjon legalább 20 percet), majd ismételje meg a lépéseket a megadott sorrendben.
GYIK – Gyakran Ismételt Kérdések
Ebben a szettben benne van a tolatóradar hangja?
Igen, ez a típus speciális interfészt tartalmaz, amely képes visszaadni a hátsó tolatóradar sípolását és a jármű egyéb figyelmeztető hangjelzéseit az új rádió beszerelése után is.
Milyen átalakításra van szükség a műszerfalban?
A 9 colos kijelző beépítése miatt a rádiófészek belső részén kisebb faragási munkálatokra van szükség, hogy az új egység és a kábelek elférjenek. A keret ezt kívülről tökéletesen takarni fogja.
Minden 9 colos rádióval kompatibilis a keret?
Igen, a keret szabványos 9 colos előlapokhoz készült. A beépítés mélysége miatt javasolt a rövidített házas (Short Body) fejegységek használata.
Megmaradnak a kormánygombok funkciói?
Igen, a készlet tartalmazza a kormánytávvezérlő interfészt, így a hangerő és a számváltás továbbra is vezérelhető marad a kormányról.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
