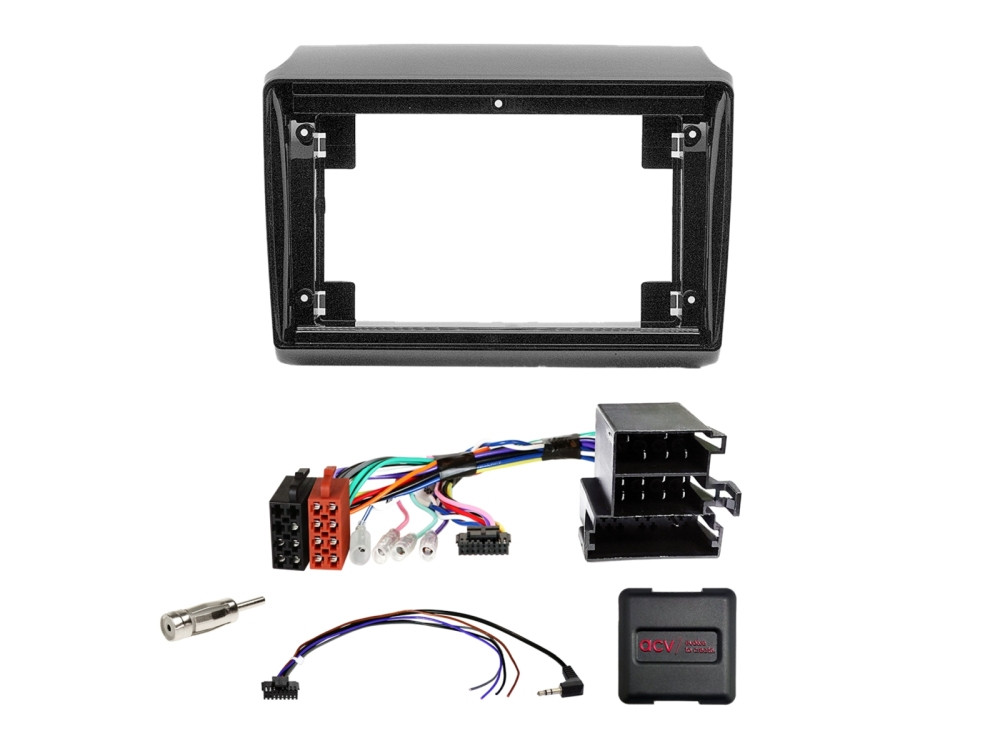

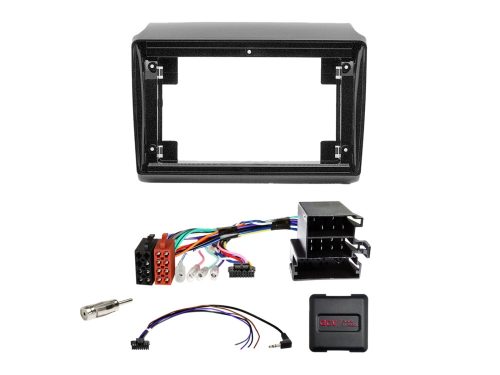

A csomag pontos tartalma:

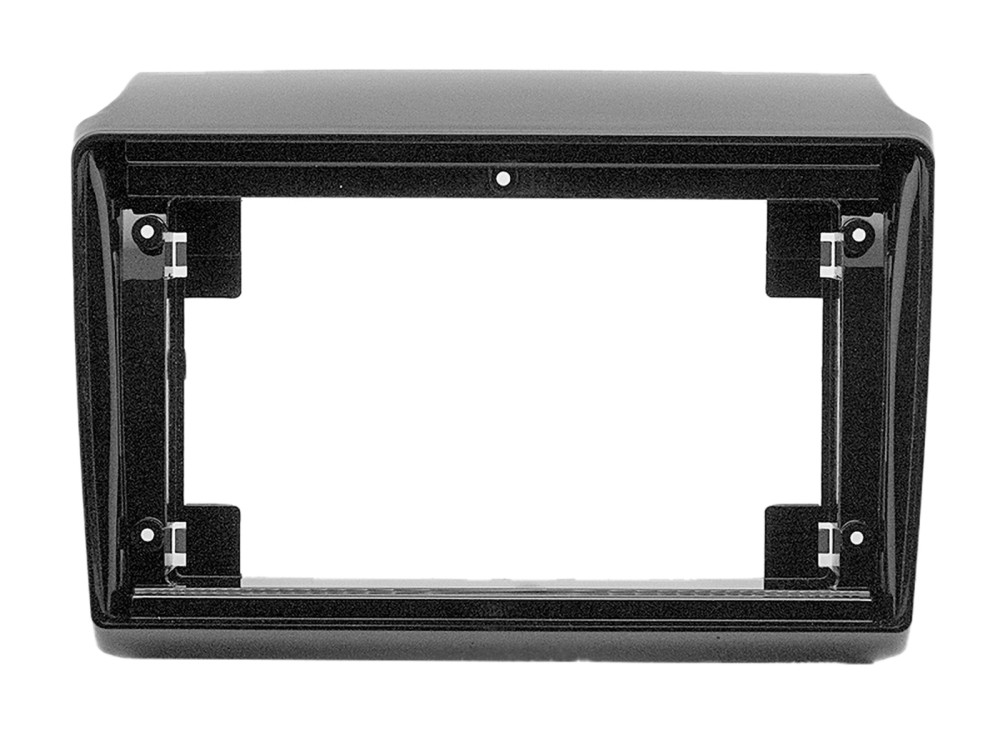

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, amely 9 colos tablet vagy moduláris készülékek fogadására alkalmas. (Cikkszám: 381094-91-1)

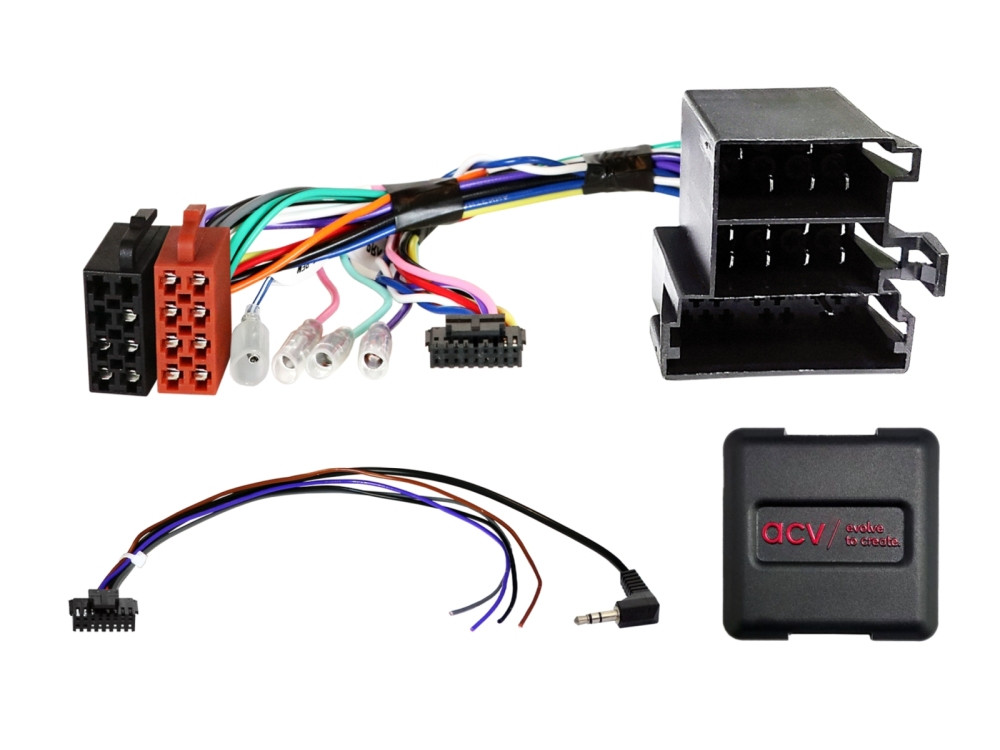

- 1 db kormánytávvezérlő interfész: Mini ISO csatlakozással szerelt, univerzális multilead kábellel. (Cikkszám: 42xfa004-0)

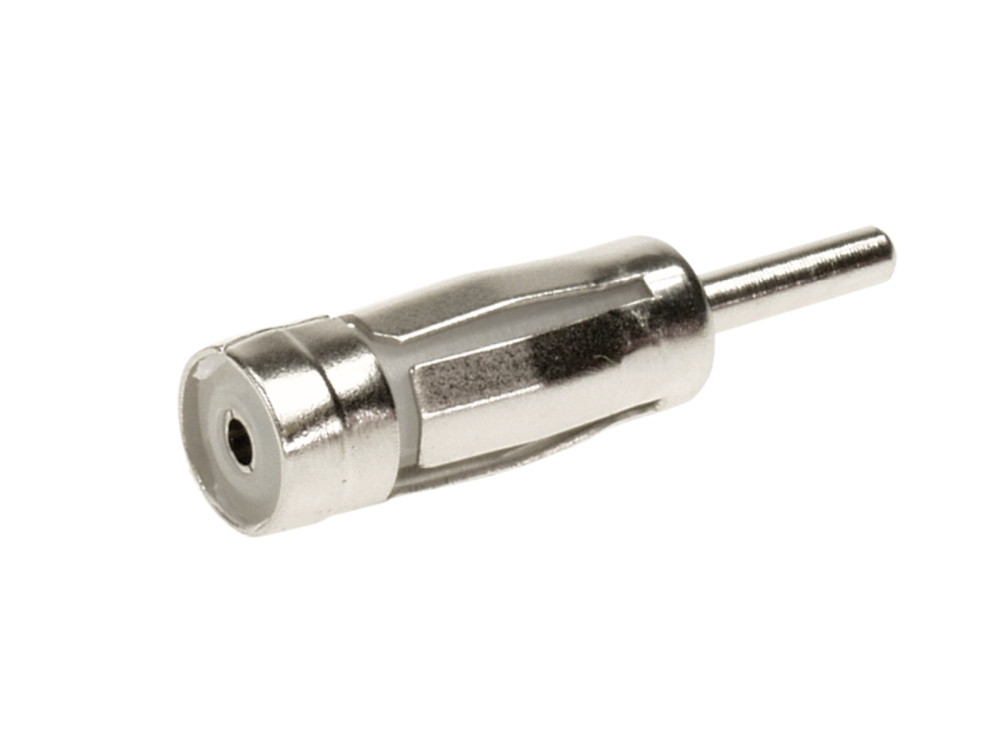

- 1 db antenna adapter: ISO(f) – DIN(m) átalakító. (Cikkszám: 1500-00-0)
Kompatibilitási feltételek:
Alkalmas az alábbi járművekhez (Euro 5 modellek):
- Fiat Ducato (ZAF 250): 2011.06. – 2014.05.
- Citroen Jumper / Relay (250): 2011.11. – 2014.05.
- Peugeot Boxer (Y): 2011.07. – 2014.05.
Fontos megjegyzések:
Gyári rádió: Kizárólag olyan járművekhez, amelyek gyárilag 2-DIN méretű (dupla magasságú) OEM egységgel voltak szerelve.
Nem kompatibilis: 1-DIN méretű gyári rádióval szerelt modellekkel, illetve rádió-előkészítés nélküli járművekkel.

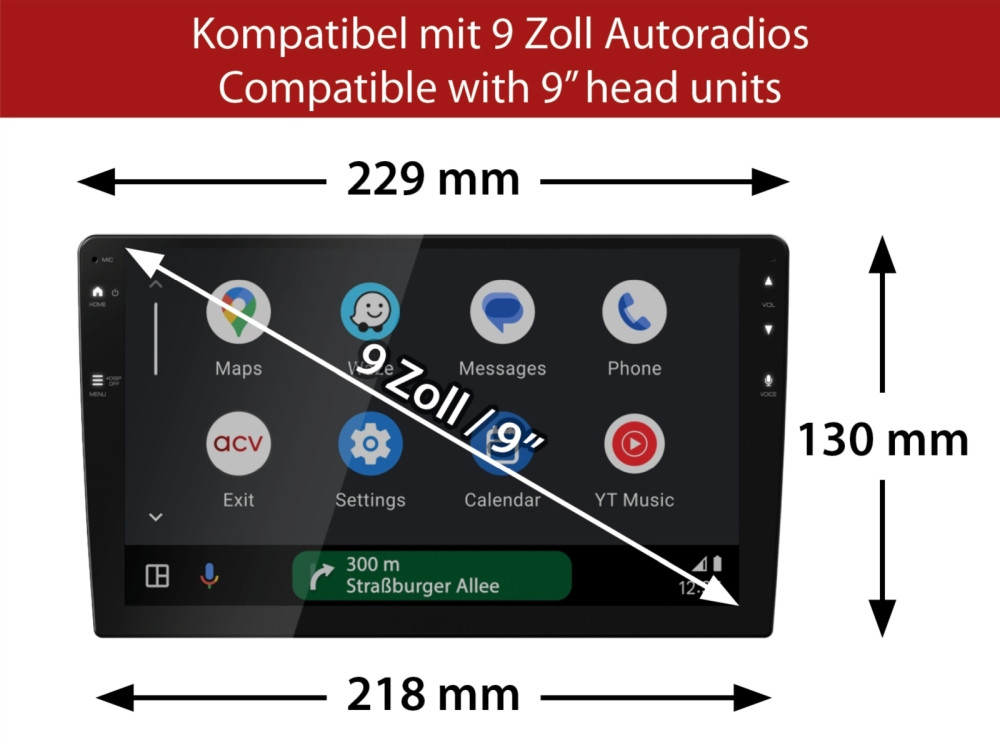

Készülék típusa: Ideális 9 colos szabványos, rövidített házas (Short Body) vagy moduláris felépítésű készülékekhez.
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
- Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
- A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Működni fognak a kormányon lévő gombok?
Igen, a készletben található Mini ISO csatlakozós interfész lefordítja a kormánygombok jeleit az új utólagos rádió számára, így a hangerő szabályozása és a léptetés megmarad.
Lakóautókhoz is jó ez a szett?
Igen, mivel a legtöbb lakóautó a Fiat Ducato alapjaira épül, ez a készlet tökéletes választás a 2011-2014 közötti évjáratú alapjárművek modernizálásához.
Miért fontos, hogy Euro 5-ös legyen az autó?
A 2011-es modellfrissítéssel (Euro 5 átállás) változott a műszerfal belső kialakítása és az elektromos csatlakozók típusa is. Ez a szett kifejezetten ehhez a technikai környezethez lett tervezve.
Milyen 9 colos rádiót javasolnak bele?
Bármelyik 9 colos tablet stílusú rádiót, de a könnyebb beszerelés és a kábelek kényelmesebb elhelyezése érdekében a rövidített házas (Short Body) kivitelek a legnépszerűbbek.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
